264
ÅNGTEKNIKEN.
förhållandena i Förenta staterna i detta avseende väsentligt ändrats, och en mängd
av dessa oekonomiskt arbetande ångmaskiner börja försvinna. Den snabbgående
ångmaskinen kvarstannar dock liksom i Europa på de områden, där den verkligen är
ekonomisk, nämligen för mottryck och med avloppsångan utnyttjad till värmeändamål.
Snabbgående
ångmaskiner tillverkas antingen
enkelverkande eller
dubbelverkande, numera dock
vanligen det senare. De
äro i allmänhet
inneslutna för att underlätta en
effektiv smörj ning utan
kringstänkning av olja.
Successiv expansion
användes ofta, liksom
naturligtvis även
överhettning. Lågtryckscylindern
uppdelas ofta i tvenne
parallellkopplade
cylindrar, detta för att minska
de fram- och återgående
massornas vikt. Figur 216
visar en yttervy av en
dylik ångmaskin av
engelsk tillverkning. Figur
217 visar en encylindrisk
ångmaskin i sektion.
Ång-regleringen utföres med
kolvslider. Eftersom
maskinerna vanligen arbeta
med ganska konstant
belastning ändras
ångmäng-den vid
belastningsminsk-ning genom ren
stryp-ning. Excentern kan även
omställas med s. k. axelregulator, d. v. s. centrifugalregulator anbringad å själva
maskinaxeln. Vi se av sektionsritningen att vevstakarna äro ovanligt korta och
kraftiga, liksom slaget litet i förhållande till cylinderdiametern.
En egendomlig typ av dessa snabbgående ångmaskiner var den på 1880-talet i
England ganska spridda WiU ans maskin en, som byggdes för betydande effekter. Figur 218
visar en sådan i sektion. Ångcylindrarna äro här anordnade den ena över den andra och
arbetande på gemensam vevstake. Ångmaskinen i figuren är en duplextrippelmaskin,
d. v. s. tvenne trippelmaskiner. Regleringen är mycket originell. Den anordnades
centralt inuti kolvstången. Hela ångmaskinen satte tydligen stora anspråk på noggrann
tillverkning. Det hela inneslöts fullständigt av stativet. Willansmaskinen
konstruerades med särskild tanke på elektriska kraftcentraler och väckte på sin tid mycket
uppseende. En av de största torde vara den 1 500 hk maskin, som utställdes på
världsut

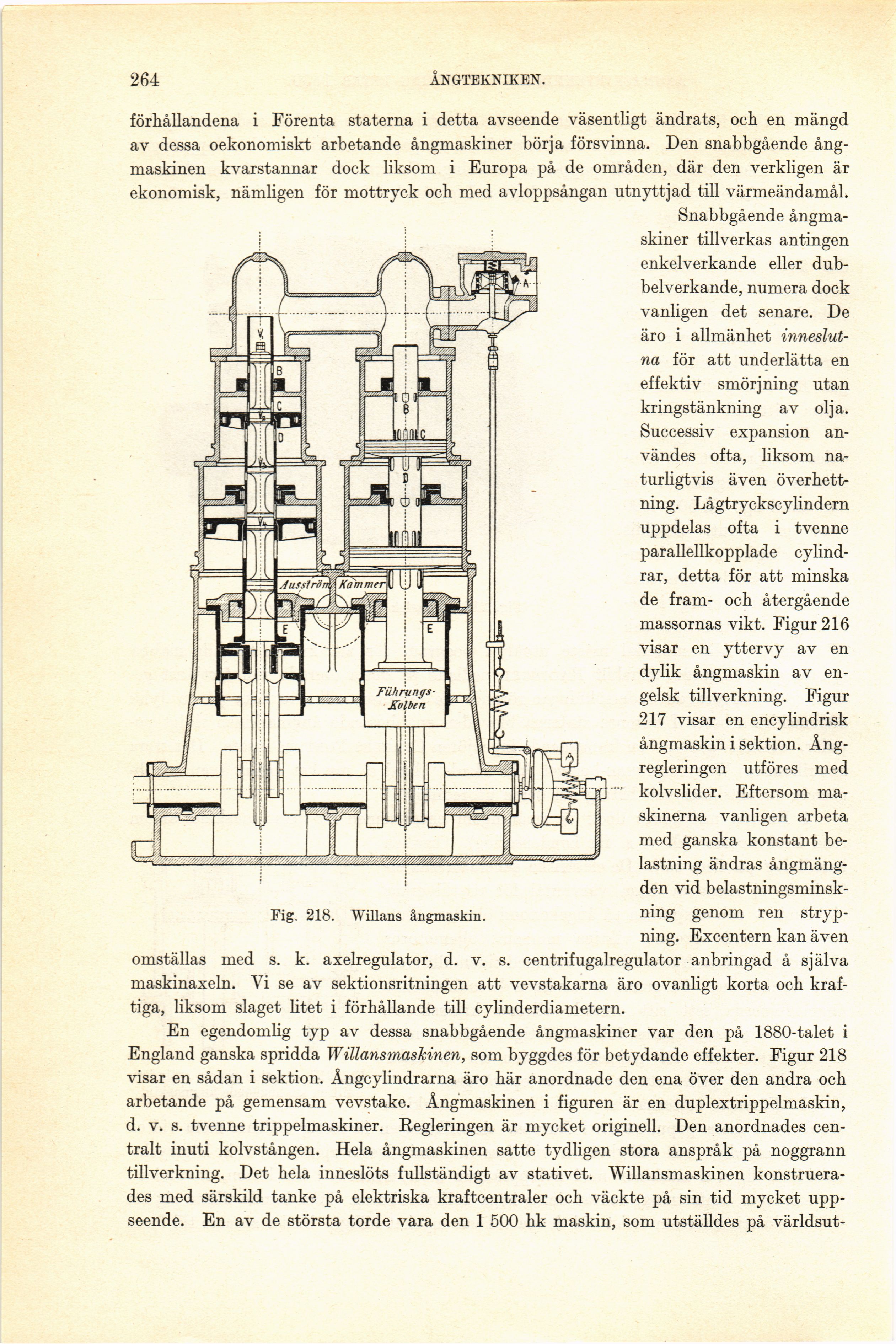

Fig. 218. Willans ångmaskin.
