ÅNGMASKINTEKNIKENS UTVECKLING INTILL NÄRVARANDE TID.
281
satta rörelsen, så att röret i en viss sektion helt fylldes av torr mättad ånga och i slutet
av överhettarspiralerna lämnade pannan såsom överhettad ånga.
Pannan eldades med kol och konstruerades såsom magasinspanna. Kolet infördes
sålunda genom ett rör i mitten och bredde ut sig på en konisk, sakta roterande rost.
Förbränningsluften inpressades i eldstaden med en fläkt och fördelades, så att en del av
luften inkom under rosten, en annan del över denna. Luftmängden reglerades med
spjällregulatorn K, som kommenderades av ångtrycket på kolvens undersida och
fjäder-trycket på dess översida. Vid stigande ångtryck reducerades således luftmängden och
tvärtom.

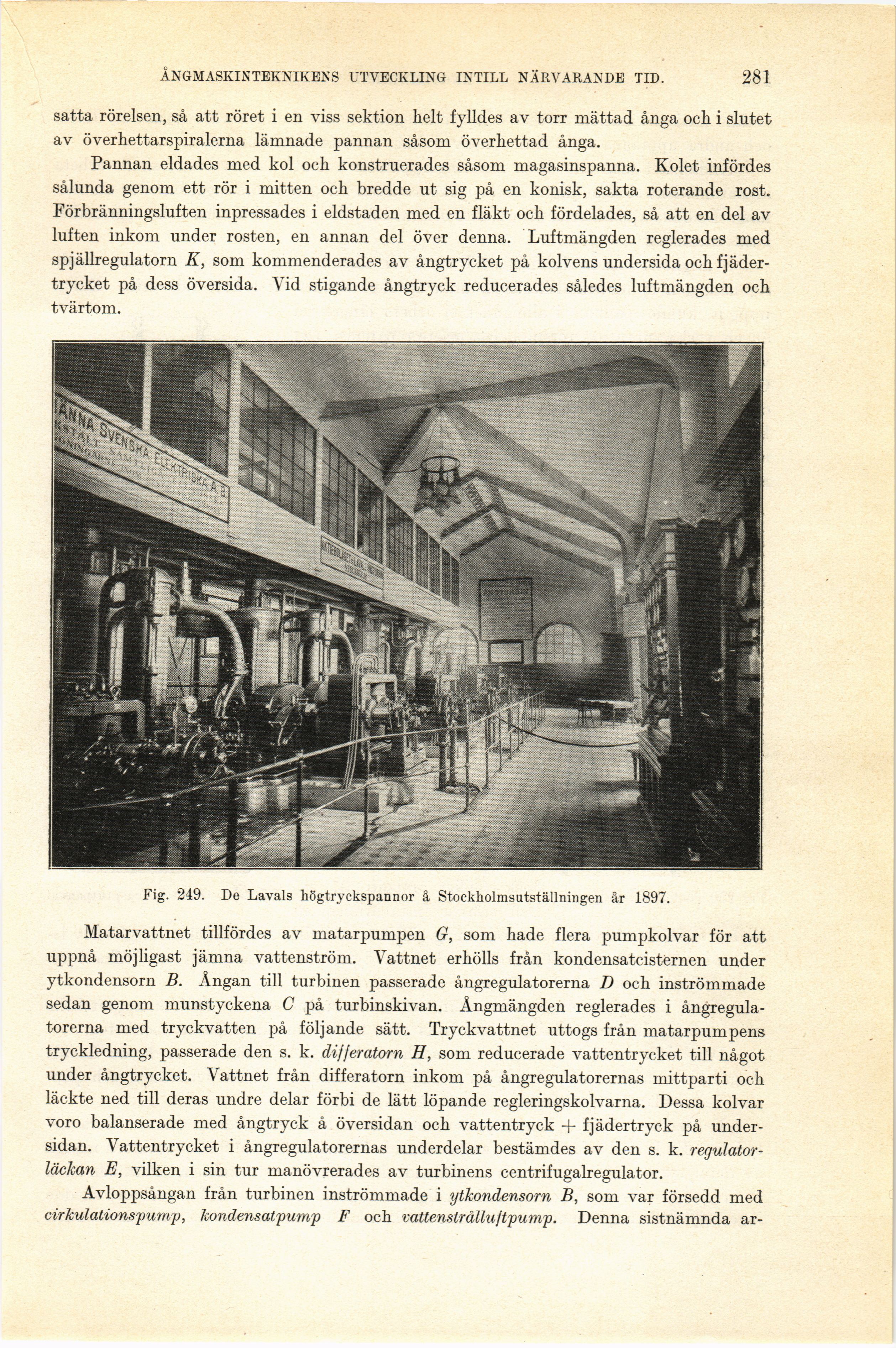

Fig. 249. De Lavals högtryckspannor å Stockholmsutställningen år 1897.
Matarvattnet tillfördes av matarpumpen G, som hade flera pumpkolvar för att
uppnå möjligast jämna vattenström. Vattnet erhölls från kondensatcisternen under
ytkondensorn B. Ångan till turbinen passerade ångregulatorerna D och inströmmade
sedan genom munstyckena C på turbinskivan. Ångmängden reglerades i
ångregulatorerna med tryck vatten på följande sätt. Tryckvattnet uttogs från matarpumpens
tryckledning, passerade den s. k. differatorn H, som reducerade vattentrycket till något
under ångtrycket. Vattnet från differatorn inkom på ångregulatorernas mittparti och
läckte ned till deras undre delar förbi de lätt löpande regleringskolvarna. Dessa kolvar
voro balanserade med ångtryck å översidan och vattentryck + fjädertryck på
undersidan. Vattentrycket i ångregulatorernas underdelar bestämdes av den s. k. regulator
-läckan E, vilken i sin tur manövrerades av turbinens centrifugalregulator.
Avloppsångan från turbinen inströmmade i ytkondensorn B, som var försedd med
cirkulationspump, kondensatpump F och vattenstrålluftpump. Denna sistnämnda ar-
