324
ÅNGTEKNIKEN.
från fläkt. Rosten
arbetar således med
konstgjort drag.
Luftmängden regleras med spjäll.
Denna typ av
un-dermatningsrost passar
lämpligast för pannor
med eldrör och arbetar
i vanliga fall
synnerligen väl. Ovannämnda
gänga är dock
underkastad en viss
förslitning, beroende på
bränslets egenskaper, och kan
även skadas av värmen,
om fyren tillätes gå ned
i tråget.
Konstruktionen fordrar därför en
noggrann tillsyn.
Fig. 300—301 visa
en annan
undermat-ningsrost, Calverts
E-stoker. Denna skiljer sig
i vissa väsentliga delar
från den föregående.
Kolet inkommer genom
koltratten A och
ramlar ned på en kolbotten
E. Denna föres fram
och åter av kolven C med kolvstång och tvärhuvudet D. Ovanpå E är fastsatt
ett block B, som vid E:s rörelse framåt medtager en viss mängd kol, vilken sedan
vid E:s tillbakagång och genom de å E fastsatta sluttande planen tvingas uppåt
och utbreder sig över de båda sidorosterna. Dessa utgöras av rörliga och fasta
roststavar F. De rörliga
stavarna (vanligen
varannan) förskjutas
genom stängernas EL
vick-ning sidledes. Denna
inbördes gnuggning
mellan de fasta och de
rörliga roststavarna
ned-matar kolet sakta
utmed rostens båda
sidor. Askan och
eventuella slaggkakor
utmatas till de båda
slaggplåtarna K å ömse sidor

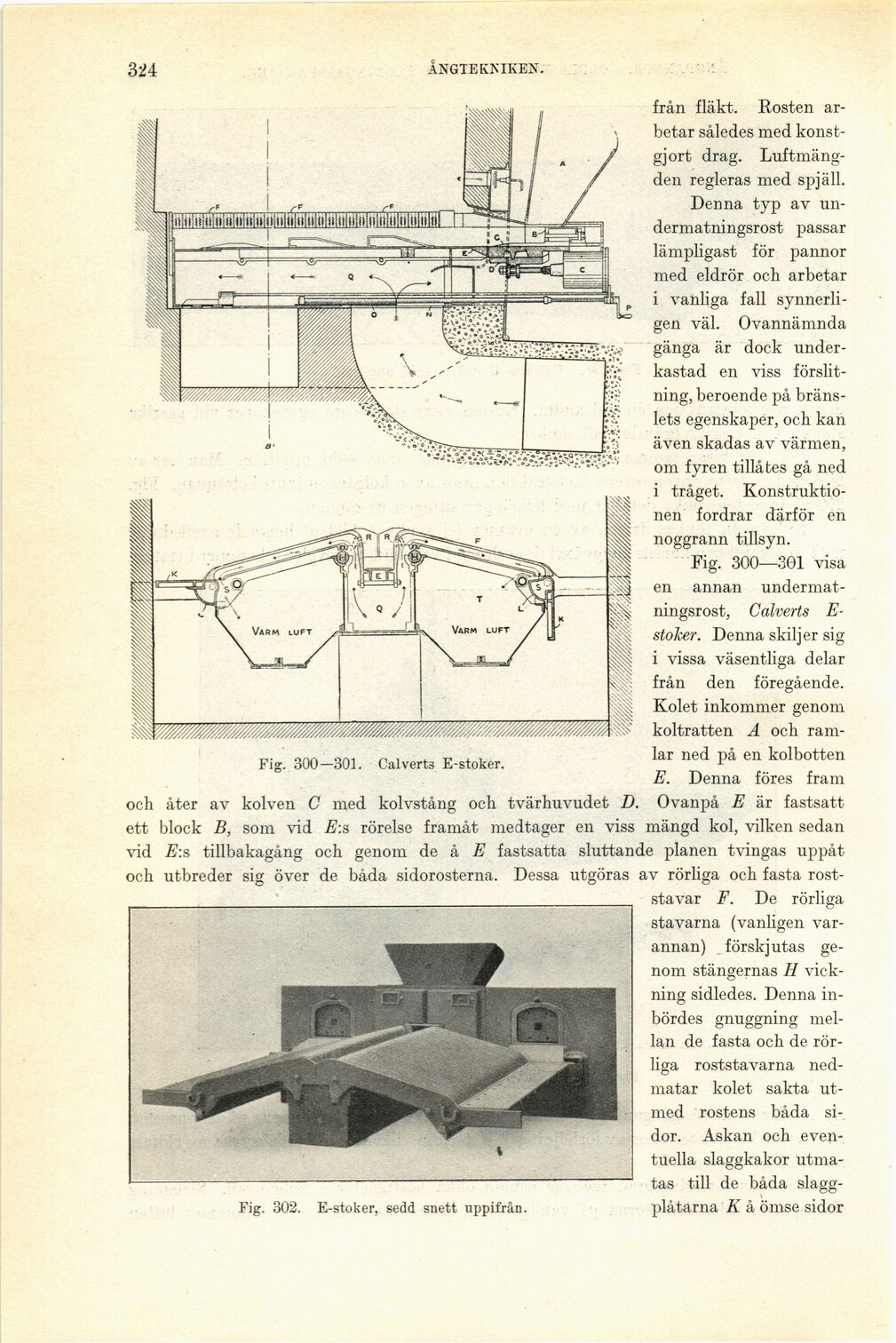

Fig. 300 —301. Calverts E-stoker.
Fig. 302. E-stoker, sedd snett uppifrån.
