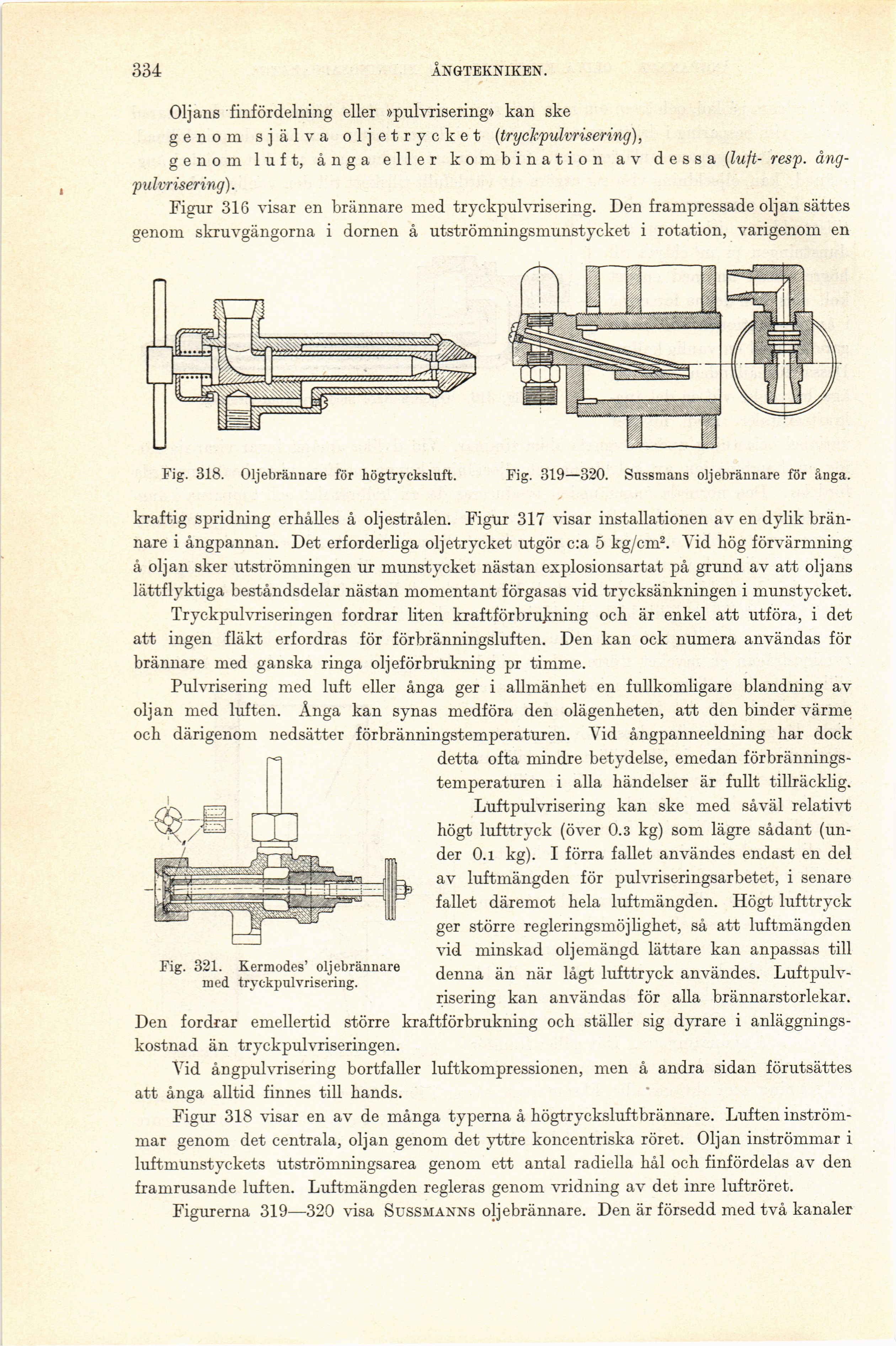

334
ÅNGTEKNIKEN.
Oljans finfördelning eller »pulvrisering» kan ske
genom själva oljetrycket {tryckpulvrisering),
genom luft, ånga eller kombination av dessa {luft- resp,
ång-pulvrisering).
Figur 316 visar en brännare med tryckpulvrisering. Den frampressade oljan sättes
genom skruvgängorna i dornen å utströmningsmunstycket i rotation, varigenom en
Fig. 318. Oljebrännare för högtrycksluft. Fig. 319—320. Sussmans oljebrännare för ånga.
Fig. 321. Kermodes’ oljebrännare
med. tryckpulvrisering.
kraftig spridning erhålles å oljestrålen. Figur 317 visar installationen av en dylik
brännare i ångpannan. Det erforderliga oljetrycket utgör c:a 5 kg/cm2. Vid hög förvärmning
å oljan sker utströmningen ur munstycket nästan explosionsartat på grund av att oljans
lättflyktiga beståndsdelar nästan momentant förgasas vid trycksänkningen i munstycket.
Tryckpulvriseringen fordrar liten kraftförbrukning och är enkel att utföra, i det
att ingen fläkt erfordras för förbränningsluften. Den kan ock numera användas för
brännare med ganska ringa oljeförbrukning pr timme.
Pulvrisering med luft eller ånga ger i allmänhet en fullkomligare blandning av
oljan med luften. Ånga kan synas medföra den olägenheten, att den binder värme
och därigenom nedsätter förbränningstemperaturen. Vid ångpanneeldning har dock
detta ofta mindre betydelse, emedan
förbrännings-temperaturen i alla händelser är fullt tillräcklig.
Luftpulvrisering kan ske med såväl relativt
högt lufttryck (över 0.3 kg) som lägre sådant
(under 0.1 kg). I förra fallet användes endast en del
av luftmängden för pulvriseringsarbetet, i senare
fallet däremot hela luftmängden. Högt lufttryck
ger större regleringsmöjlighet, så att luftmängden
vid minskad oljemängd lättare kan anpassas till
denna än när lågt lufttryck användes.
Luftpulvrisering kan användas för alla brännarstorlekar.
Den fordrar emellertid större kraftförbrukning och ställer sig dyrare i
anläggningskostnad än tryckpulvriseringen.
Vid ångpulvrisering bortfaller luftkompressionen, men å andra sidan förutsättes
att ånga alltid finnes till hands.
Figur 318 visar en av de många typerna å högtrycksluftbrännare. Luften
inströmmar genom det centrala, oljan genom det yttre koncentriska röret. Oljan inströmmar i
luftmunstyckets utströmningsarea genom ett antal radiella hål och finfördelas av den
framrusande luften. Luftmängden regleras genom vridning av det inre luftröret.
Figurerna 319—320 visa Sussmanns oljebrännare. Den är försedd med två kanaler
