340
ÅNGTEKNIKEN.
med varandra och. förlägga den ena av dessa över den andra. En eldrörpanna placerades
vanligen på pannrumsgolvet och en tubpanna ovanpå den förra. Figurerna 335—336
visa ett exempel å en dylik dubbelpanna. Eldrörpannan har två eldrör och gaserna
passera först genom dessa, sedan förbi den bakom pannan liggande överhettaren, därpå
genom tuberna i den övre pannan och slutligen genom sidokanaler till skorstenen.
Pannorna kunna konstrueras med ångrum endast i överpannan eller med skilda
ångrum i båda pannorna. Den senare anordningen är numera den vanligare. De båda
ångrummen stå
emellertid i detta fall i
förbindelse med varandra, och
ånga uttages till
ång-ledningen endast från
överpannan.
Dylika
dubbelpannor hava utförts i
ganska betydande
storlekar, ända Upp till mer
än 700 m2 eldyta. De
åtnjöto för en del år
sedan ett ganska gott
anseende. Det stora
vatteninnehållet gjorde
dem tämligen okänsliga
för ändringar i den
uttagna ångmängden. Å
andra sidan lida de av
betänkliga olägenheter.
De äro sålunda dyrbara
i tillverkning,
avdunst-ningen pr m2 eld yta kan
ej uppdrivas synnerlig en
högt, 12 max. 18 kg pr
timme, inmutningen är
ganska komplicerad och
dyrbar, påfrestningarna
å pannan själv och å murverket bli lätt betydande vid ändringar i
forcerings-graden o. s. v.
Sedan vattenrörpannorna numera erövrat största delen av marknaden, har
dubbelpannans existensberättigande till stor del upphört och på grund härav torde denna
panna numera endast undantagsvis nyinstalleras.
Vattenrörpannor.
Vi omnämnde i den historiska redogörelsen, att vattenrörpannor började tillverkas
redan på 1840-talet, men att de då voro »för tidigt ute». Tillverkningen nedlades och
återupptogs efter delvis nya linjer först flera årtionden senare. Trots all den erfarenhet,
som inhämtats rörande konstruktion och tillverkning under denna mellantid, slog
vat-tenrörpannan vid sitt förnyade framträdande ej omedelbart igenom, utan måste
genomkämpa en lång och svår utvecklingsperiod med en mängd felslagna förhoppningar. Det

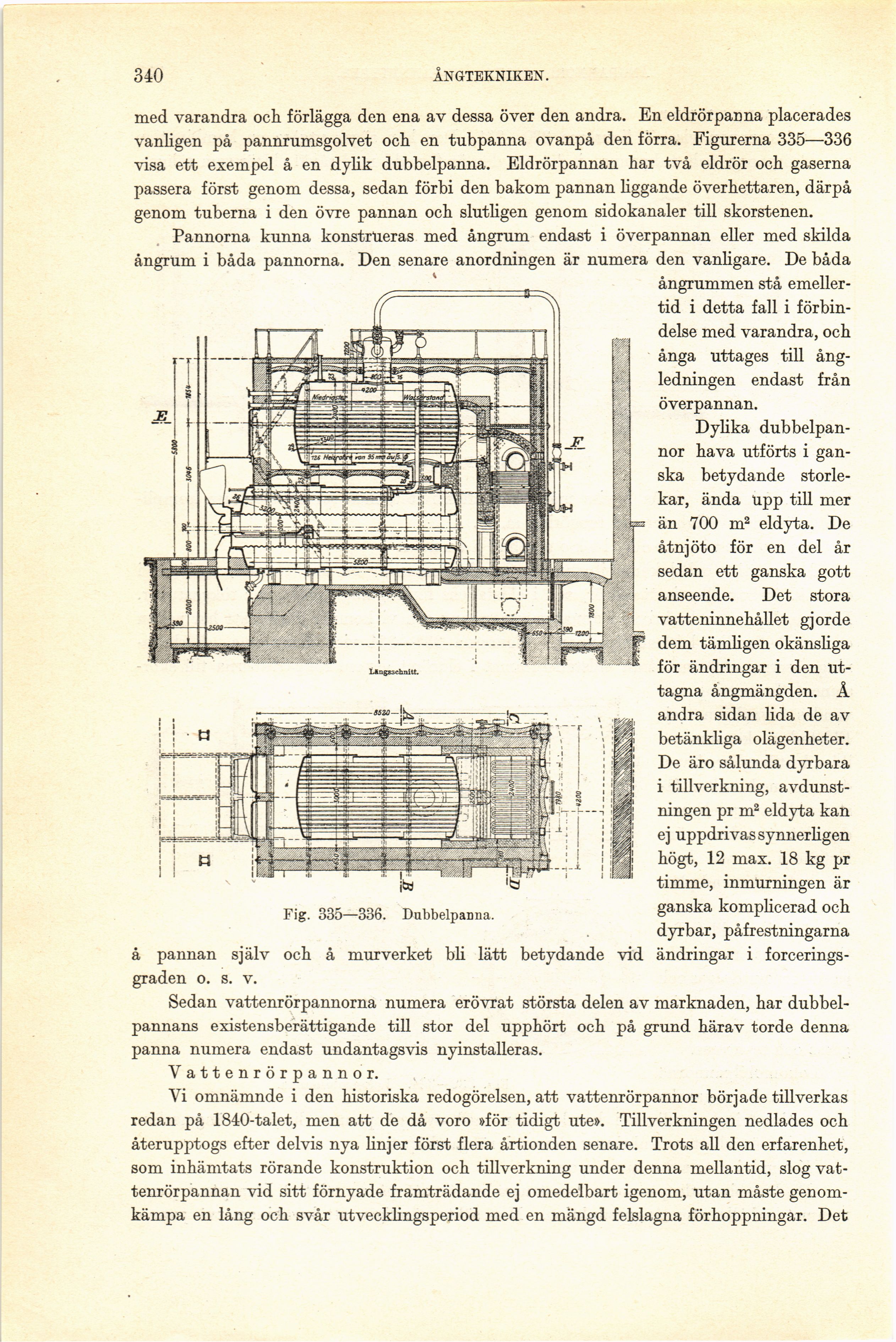

Fig. 335—336. Dubbelpanna.
