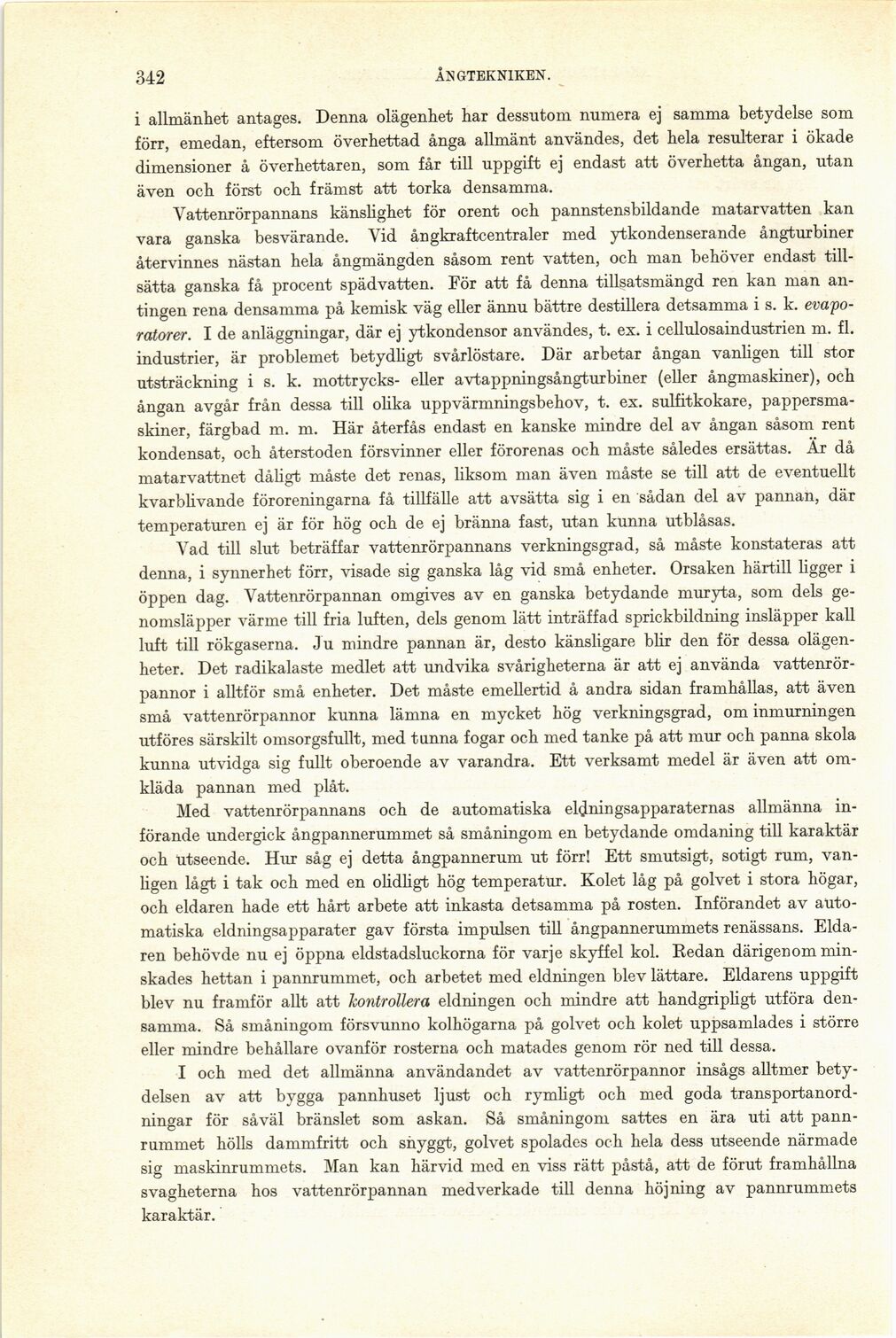

342
ÅNGTEKNIKEN.
i allmänhet antages. Denna olägenhet har dessutom numera ej samma betydelse som
förr, emedan, eftersom överhettad ånga allmänt användes, det hela resulterar i ökade
dimensioner å överhettaren, som får till uppgift ej endast att överhetta ångan, utan
även och först och främst att torka densamma.
Vattenrörpannans känslighet för orent och pannstensbildande matar vatten kan
vara ganska besvärande. Vid ångkraftcentraler med ytkondenserande ångturbiner
återvinnes nästan hela ångmängden såsom rent vatten, och man behöver endast
tillsätta ganska få procent spädvatten. För att få denna tillsatsmängd ren kan man
antingen rena densamma på kemisk väg eller ännu bättre destillera detsamma i s. k.
evapo-ratorer. I de anläggningar, där ej ytkondensor användes, t. ex. i cellulosaindustrien m. fl.
industrier, är problemet betydligt svårlöstare. Där arbetar ångan vanligen till stor
utsträckning i s. k. mottrycks- eller avtappningsångturbiner (eller ångmaskiner), och
ångan avgår från dessa till olika uppvärmningsbehov, t. ex. sulfitkokare,
pappersmaskiner, färgbad m. m. Här återfås endast en kanske mindre del av ångan såsom rent
kondensat, och återstoden försvinner eller förorenas och måste således ersättas. Ar då
matarvattnet dåligt måste det renas, liksom man även måste se till att de eventuellt
kvarblivande föroreningarna få tillfälle att avsätta sig i en sådan del av pannan, där
temperaturen ej är för hög och de ej bränna fast, utan kunna utblåsas.
Vad till slut beträffar vattenrörpannans verkningsgrad, så måste konstateras att
denna, i synnerhet förr, visade sig ganska låg vid små enheter. Orsaken härtill ligger i
öppen dag. Vattenrörpannan omgives av en ganska betydande muryta, som dels
genomsläpper värme till fria luften, dels genom lätt inträffad sprickbildning insläpper kall
luft till rökgaserna. Ju mindre pannan är, desto känsligare blir den för dessa
olägenheter. Det radikalaste medlet att undvika svårigheterna är att ej använda
vattenrör-pannor i alltför små enheter. Det måste emellertid å andra sidan framhållas, att även
små vattenrörpannor kunna lämna en mycket hög verkningsgrad, om inmurningen
utföres särskilt omsorgsfullt, med tunna fogar och med tanke på att mur och panna skola
kunna utvidga sig fullt oberoende av varandra. Ett verksamt medel är även att
omkläda pannan med plåt.
Med vattenrörpannans och de automatiska eljningsapparaternas allmänna
införande undergick ångpannerummet så småningom en betydande omdaning till karaktär
och utseende. Hur såg ej detta ångpannerum ut förr! Ett smutsigt, sotigt rum,
vanligen lågt i tak och med en olidligt hög temperatur. Kolet låg på golvet i stora högar,
och eldaren hade ett hårt arbete att inkasta detsamma på rosten. Införandet av
automatiska eldningsapparater gav första impulsen till ångpannerummets renässans.
Eldaren behövde nu ej öppna eldstadsluckorna för varje skyffel kol. Redan därigenom
minskades hettan i pannrummet, och arbetet med eldningen blev lättare. Eldarens uppgift
blev nu framför allt att kontrollera eldningen och mindre att handgripligt utföra
densamma. Så småningom försvunno kolhögarna på golvet och kolet uppsamlades i större
eller mindre behållare ovanför rosterna och matades genom rör ned till dessa.
I och med det allmänna användandet av vattenrörpannor insågs alltmer
betydelsen av att bygga pannhuset ljust och rymligt och med goda
transportanordningar för såväl bränslet som askan. Så småningom sattes en ära uti att
pannrummet hölls dammfritt och snyggt, golvet spolades och hela dess utseende närmade
sig maskinrummets. Man kan härvid med en viss rätt påstå, att de förut framhållna
svagheterna hos vattenrörpannan medverkade till denna höjning av pannrummets
karaktär.
