364
ÅNGTEKNIKEN.
Economisern kan konstrueras på flera olika sätt. Den vanliga, man kan säga
»klassiska» utföringsformen är att till ett gemensamt batteri sammanföra ett större antal
vertikala tackjärnsrör, c:a 98 mm i invändig och 116—120 mm i utvändig diameter samt
2.75 m i längd. Den på ytterdiametern uppmätta värmeytan utgör således c:a 1 m2 pr
rör. Batteriet uppdelas i ett antal grupper rör med vanligen 4—10 st. i varje grupp, vilka
rör utmynna i tvenne samlingslådor, en upptill och en nedtill. Såväl rör som
samlings-lådor tillverkas vanligen av extra starkt och tätt tackjärn. Rören svarvas i ändarna svagt
koniska och inpressas med hydrauliskt tryck i motsvarande koniska hål i samlingslådorna.
De olika grupperna ställas tätt intill varandra och bilda tillsammans ett batteri, d. v. s.
hela economisern.
Vattnet inpumpas exempelvis i den yttersta gruppens nedre samlingslåda,
strömmar sakta uppåt i parallellström genom samtliga rör i denna grupp, överströmmar
sedan från gruppens
övre samlingslåda till
närmaste grupps övre
samlingslåda, strömmar
så nedåt genom denna
grupps samtliga rör,
o. s. v.
Emellertid är
vat-tenförningen olika i
olika economisertyper.
Figurerna 378—380 visa
den äldsta typen, den
engelska Greens
economiser. I denna
strömmar vattnet i parallell
ej endast genom en
grupps rör, utan genom
hela
economiserbatte-riets samtliga rör.
Figurerna 381—382
visa den s. k.
Düssel
dorf economisern, i vilken vattnet strömmar i parallell endast genom varje grupps rör.
Figurerna 383—384 visa Krügers economiser, som kännetecknas av att 4
närliggande rörgrupper sammanföras till ett helt och att vattnet inom dessa 4 grupper
strömmar i parallell. De olika gruppkombinationerna åter förbindas med varandra
i serie.
Erfarenhet och experimentella undersökningar visa, att värmeövergången från
gaserna till vattnet är ganska litet beroende av sättet för rörgruppernas koppling.
Gas-förningen och gasernas hastighet genom economisern har större betydelse. Det är
exempelvis viktigt att placera rören i sicksack och ej i raka rader. Härigenom störes
gasströmningen mera och värmeövergången förbättras. Detta sker även ju större gashastigheten
är, d. v. s. ju närmare tuberna sitta varandra. Å andra sidan begränsas gashastigheten
av den med hastigheten ökade dragförlusten.
Under gasernas strömning genom economisern utfälles större eller mindre mängd
sot på rören. Eftersom dylik sotbeläggning hindrar värmegenomgången, måste rören

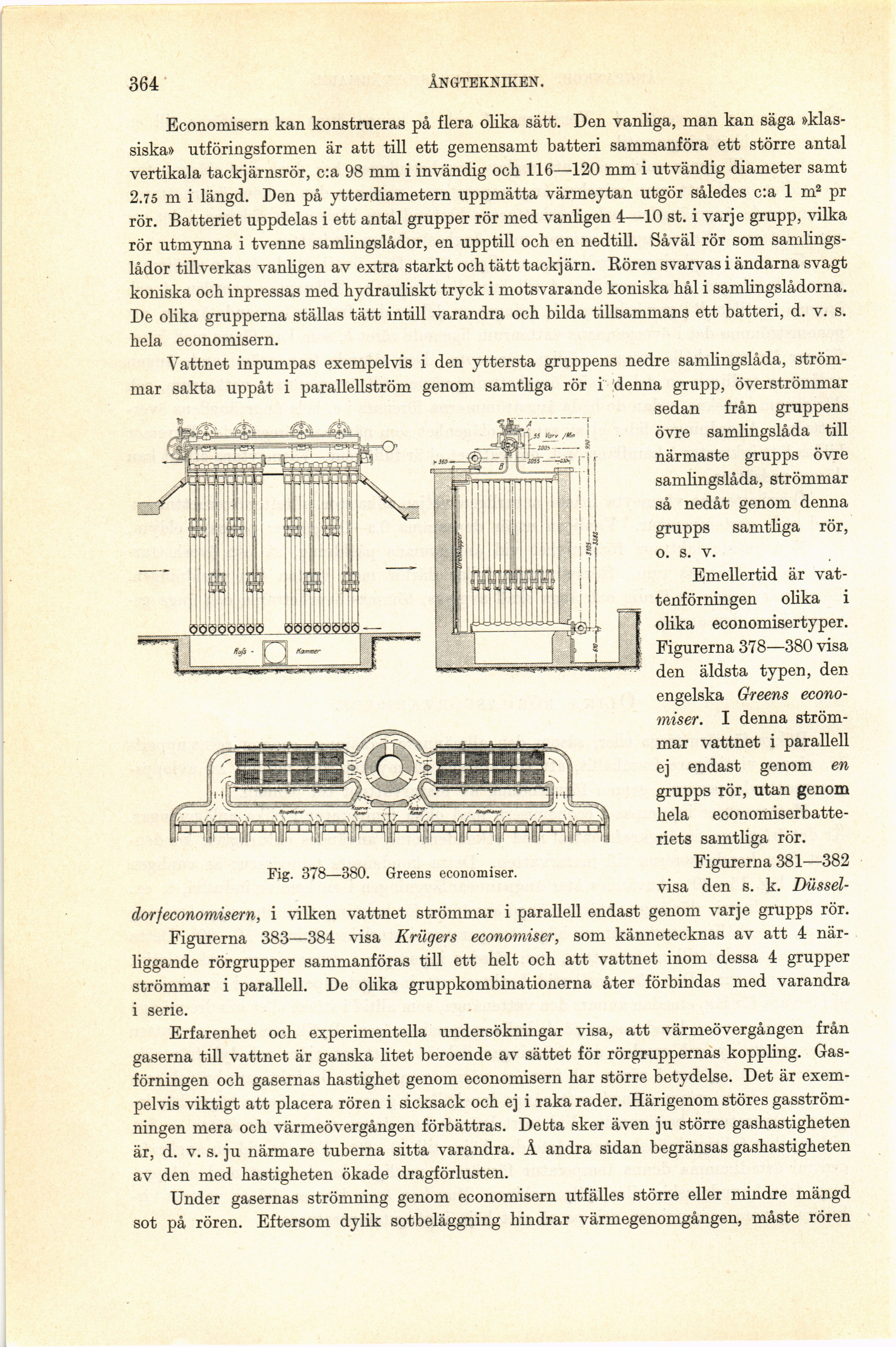

Fig. 378—380. Greens economiser.
