ÅNGPANNOR. MATARPUMPAR.
373

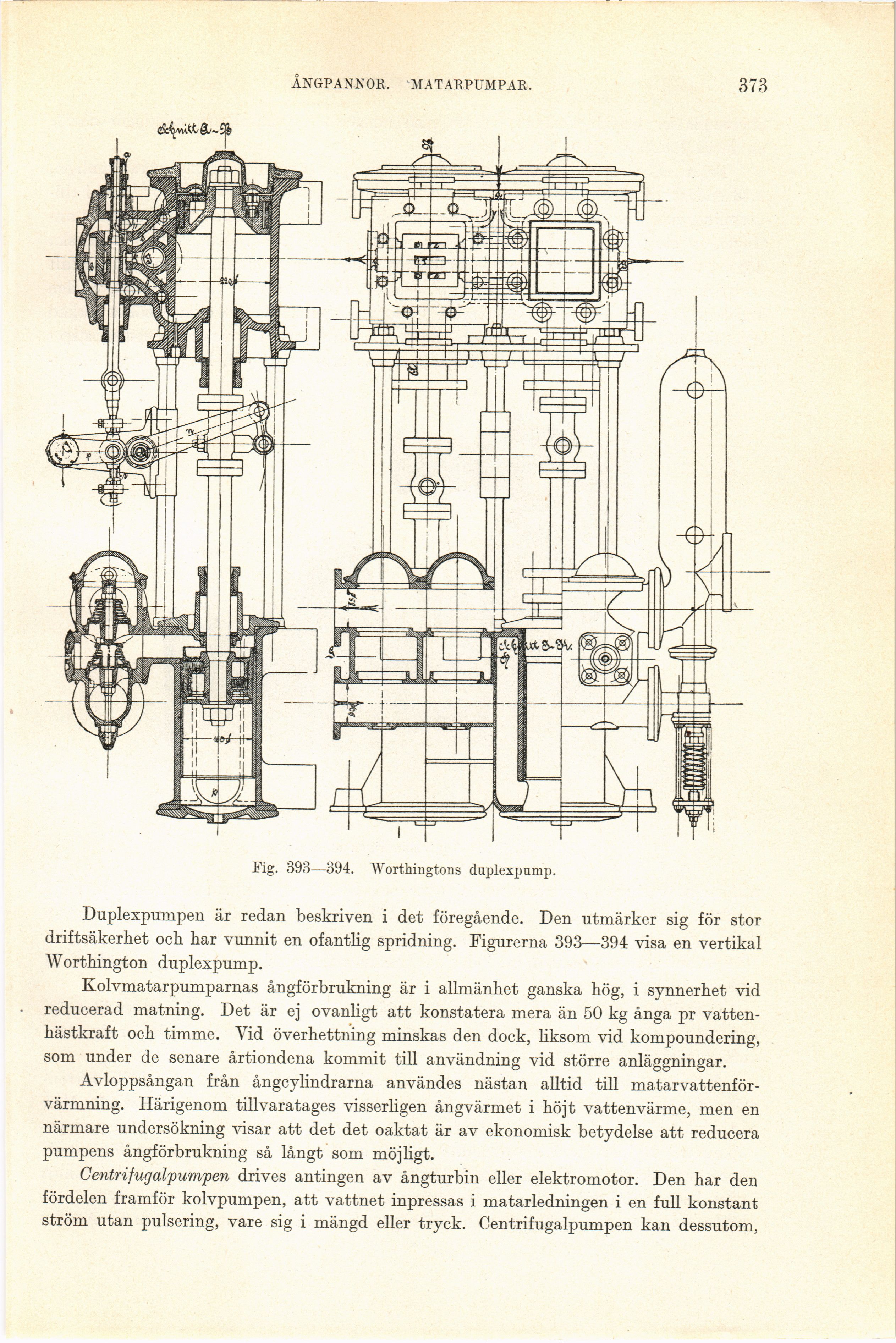

Fig. 393—394. Worthingtons duplexpump.
Duplexpumpen är redan beskriven i det föregående. Den utmärker sig för stor
driftsäkerhet och har vunnit en ofantlig spridning. Figurerna 393—394 visa en vertikal
Worthington duplexpump.
Kolvmatarpumparnas ångförbrukning är i allmänhet ganska hög, i synnerhet vid
reducerad matning. Det är ej ovanligt att konstatera mera än 50 kg ånga pr
vattenhästkraft och timme. Vid överhettning minskas den dock, liksom vid kompoundering,
som under de senare årtiondena kommit till användning vid större anläggningar.
Avloppsångan från ångcylindrarna användes nästan alltid till
matarvattenför-värmning. Härigenom tillvaratages visserligen ångvärmet i höjt vattenvärme, men en
närmare undersökning visar att det det oaktat är av ekonomisk betydelse att reducera
pumpens ångförbrukning så långt som möjligt.
Centrifugalpumpen drives antingen av ångturbin eller elektromotor. Den har den
fördelen framför kolvpumpen, att vattnet inpressas i matarledningen i en full konstant
ström utan pulsering, vare sig i mängd eller tryck. Centrifugalpumpen kan dessutom,
