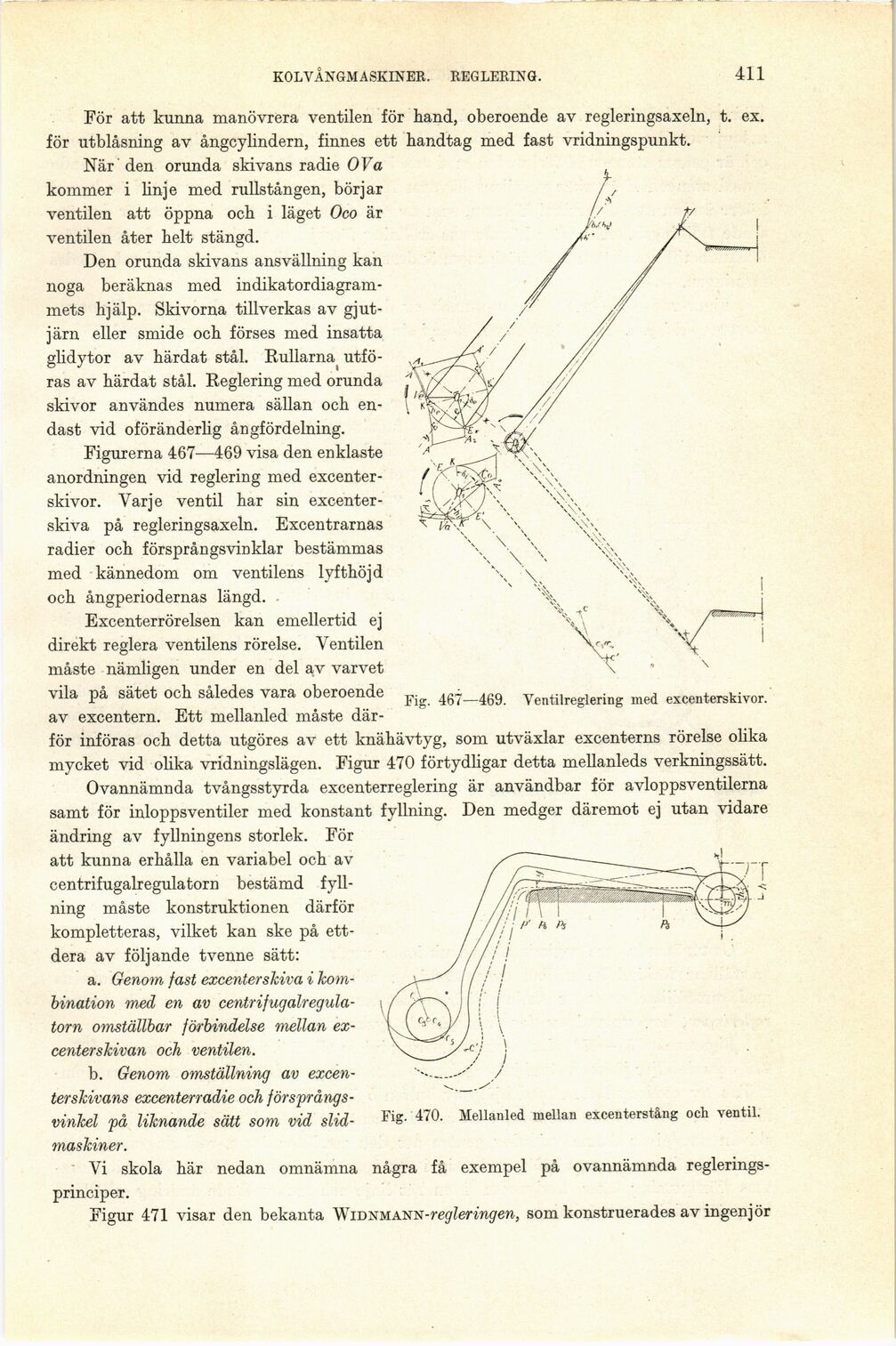

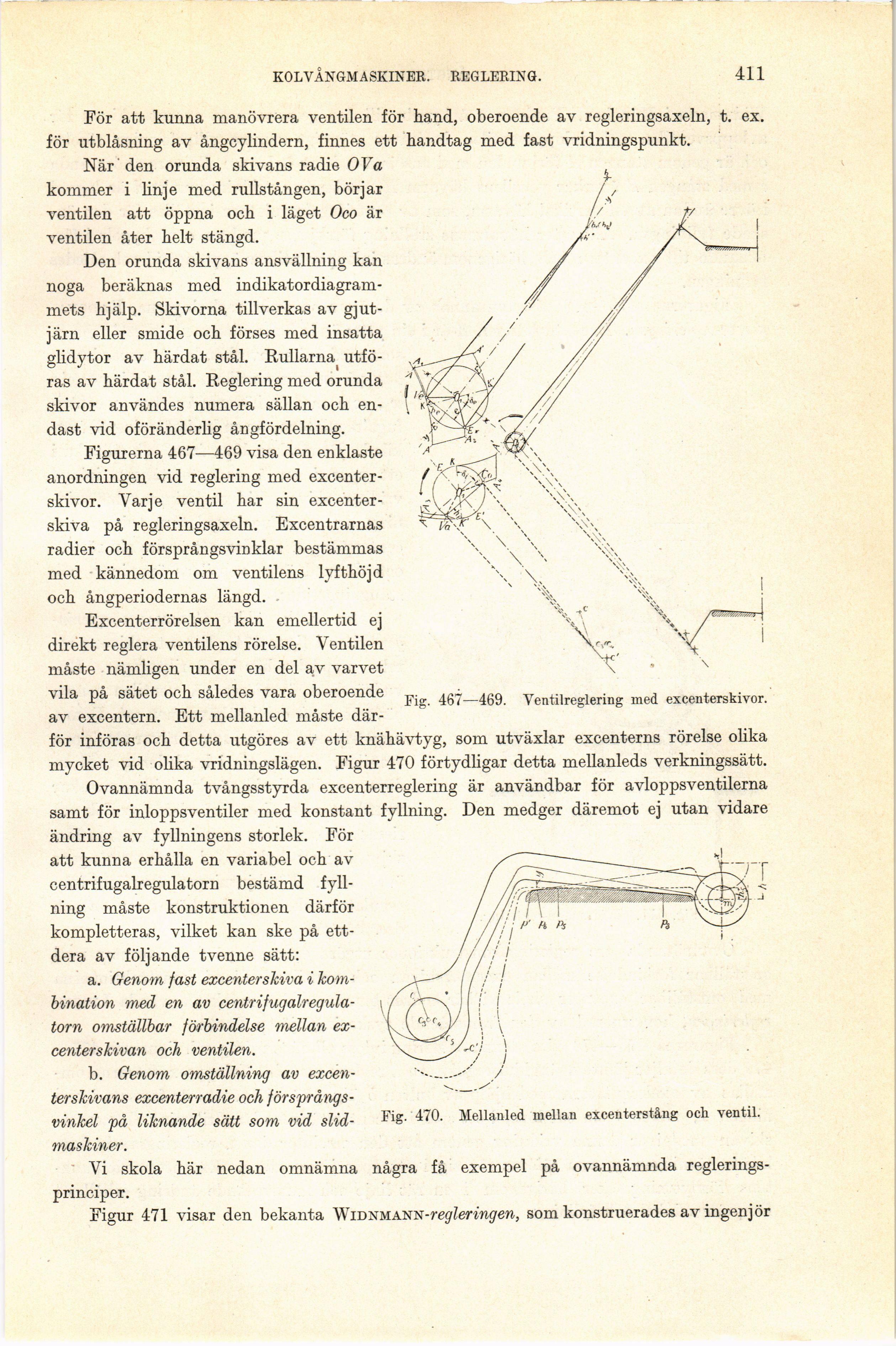

KOLVÅNGMASKINER. REGLERING.
411
För att kunna manövrera ventilen för hand, oberoende av regleringsaxeln, t. ex
för utblåsning av ångcylindern, finnes ett handtag med fast vridningspunkt.
När den orunda skivans radie OVa
kommer i linje med rullstången, börjar
ventilen att öppna och i läget Oco är
ventilen åter helt stängd.
Den orunda skivans ansvällning kan
noga beräknas med
indikatordiagrammets hjälp. Skivorna tillverkas av
gjutjärn eller smide och förses med insatta
glidytor av härdat stål. Rullarna,
utföras av härdat stål. Reglering med orunda
skivor användes numera sällan och
endast vid oföränderlig ångfördelning.
Figurerna 467—469 visa den enklaste
anordningen vid reglering med
excenter-skivor. Varje ventil har sin
excenter-skiva på regleringsaxeln. Excentrarnas
radier och försprångsvinklar bestämmas
med kännedom om ventilens lyfthöj d
och ångperiodernas längd.
Excenter rör elsen kan emellertid ej
direkt reglera ventilens rörelse. Ventilen
måste nämligen under en del av varvet
vila på sätet och således vara oberoende
av excentern. Ett mellanled måste
där
för införas och detta utgöres av ett knähävtyg, som utväxlar excenterns rörelse olika
mycket vid olika vridningslägen. Figur 470 förtydligar detta mellanleds verkningssätt.
Ovannämnda tvångsstyrda excenterreglering är användbar för avloppsventilerna
samt för inloppsventiler med konstant fyllning. Den medger däremot ej utan vidare
ändring av fyllningens storlek. För
att kunna erhålla en variabel och av
centrifugalregulatorn bestämd
fyllning måste konstruktionen därför
kompletteras, vilket kan ske på
ett-dera av följande tvenne sätt:
a. Genom fast excenterskiva i
kombination med en av
centrifugalregulatorn omställbar förbindelse mellan
ex-centerskivan och ventilen.
b. Genom omställning av
excen-terskivans excenterradie och
försprångs-vinkel på liknande sätt som vid
slidmaskiner.
Vi skola här nedan omnämna några få exempel på ovannämnda
regleringsprinciper.
Figur 471 visar den bekanta WiDNMANN-re^Zermj/en, som konstruerades av ingenjör
Fig. 467—469. Ventilreglering med excenterskivor.
Fig. 470. Mellanled mellan excenterstång och ventil.
