420
ÅNGTEKNIKEN.
De vid ångmaskinerna brukliga centrifugalregulatorerna äro vanligen direkt
verkande, men kunna även utrustas med s. k. relä. I sistnämnda fall ger regulatorn endast
impulsen, som sedan utföres av en kraftmotor, t. ex. en kolv under ång- eller oljetryck.
Centrifugalregulatorerna själva kunna indelas i vikt- och fjäderregulatorer, allt efter
som pendlarnas centrifugalmoment motvägas av viktmoment eller fjädermoment. De
ursprungliga Wattregulatorerna liksom deras efterföljare under många år framåt voro
rena viktregulatorer. De försågos därför med tunga hylsor, vilka motvägde pendlarnas
centrifugalkrafter. Dessa viktregulatorer voro tunga, okänsliga och långsamt verkande.

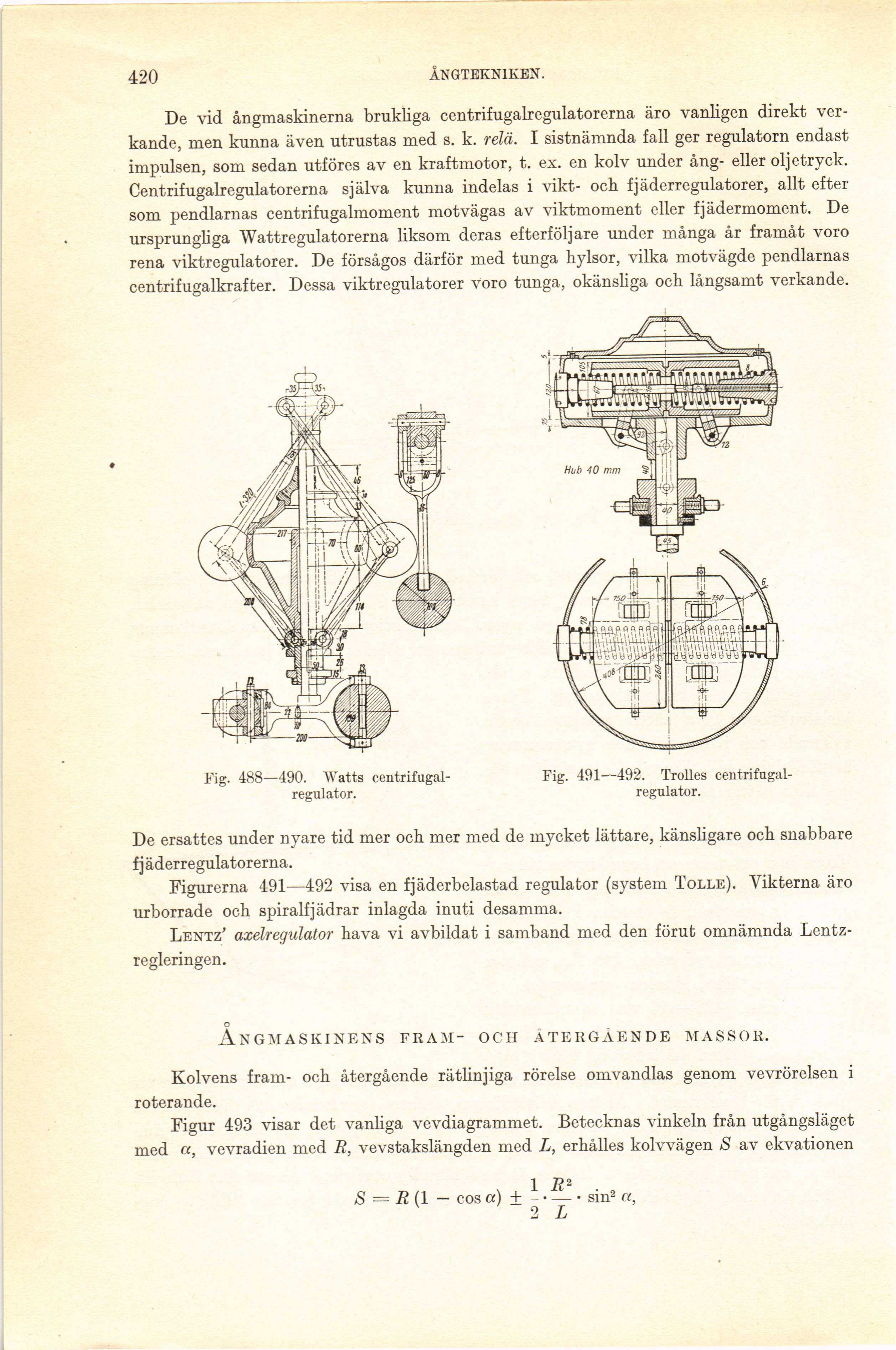

Fig. 488—490. Watts
centrifugal-regulator.
Fig. 491—492. Trolles
centrifugal-regulator.
De ersattes under nyare tid mer och mer med de mycket lättare, känsligare och snabbare
f j äderregulatorerna.
Figurerna 491—492 visa en fjäderbelastad regulator (system Tolle). Vikterna äro
urborrade och spiralfjädrar inlagda inuti desamma.
Lentz’ axelregulator hava vi avbildat i samband med den förut omnämnda
Lentz-regleringen.
O
Ångmaskinens fram- och återgående massor.
Kolvens fram- och återgående rätlinjiga rörelse omvandlas genom vevrörelsen i
roterande.
Figur 493 visar det vanliga vevdiagrammet. Betecknas vinkeln från utgångsläget
med ct, vevradien med R, vevstakslängden med L, erhålles kolvvägen 8 av ekvationen
1 Ä2
8 = R (1 — cos a) + - • —- • sin2 ct
2 L
