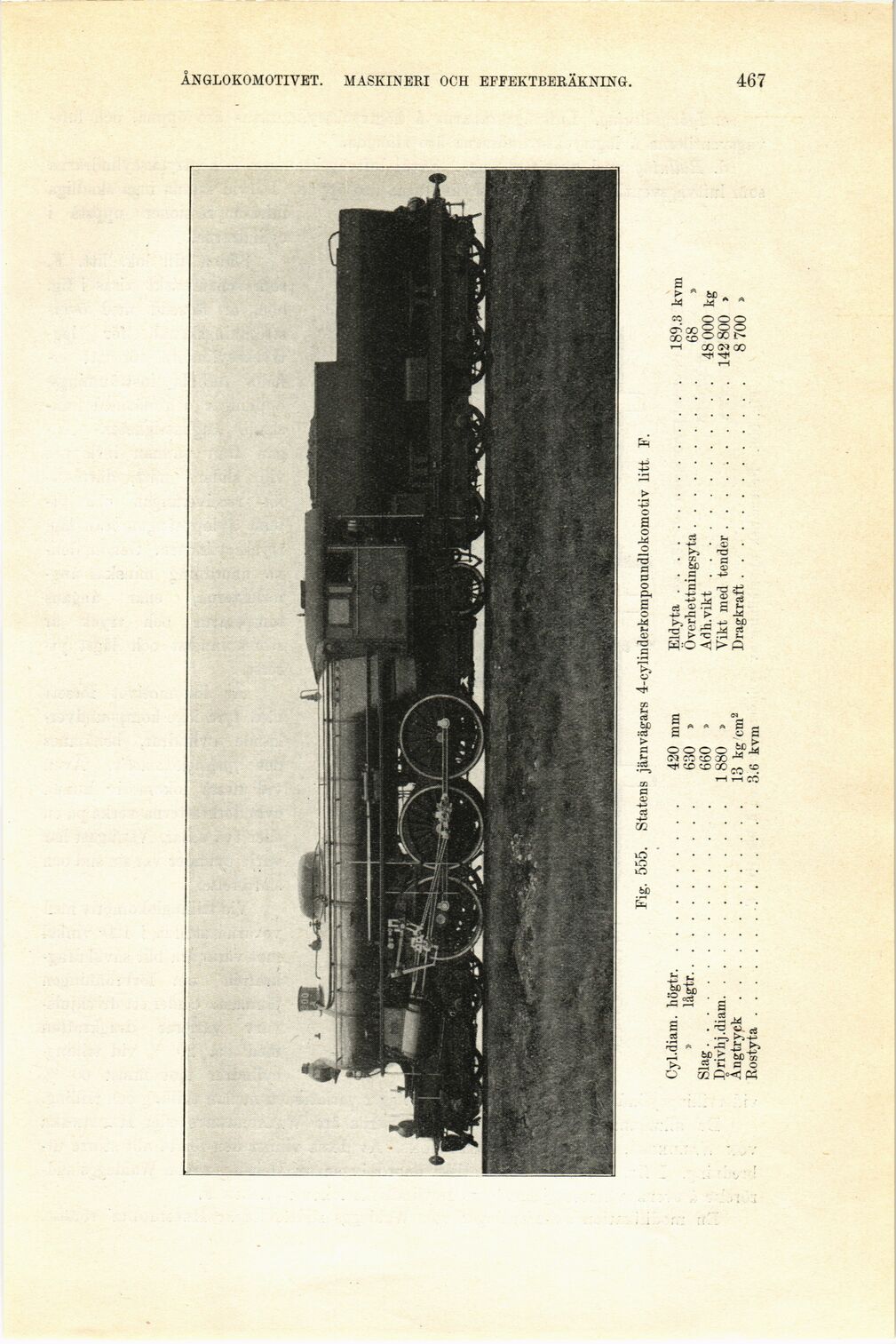

Fig. 555. Statens järnvägars 4-cylinderkompoundlokomotiv litt, F.
ÅNGLOKOMOTIVET. MASKINERI OCH EFFEKTBERÄKNING.
Cyl.diam. högtr.......................... 420 mm
» lågtr.......................... 630 >
Slag...................................... 660 >
Drivhj.diam.............................. 1880 »
Ångtryck................................ 13 kg cm2
Rostyta............................... 3.6 kvm
Eldyta............................... 189.3 kvm
Overhettningsyta..................... 68 »
Adh.vikt............................... 48 000 kg
Vikt med tender....................... 142 800 >
Dragkraft............................... 8 700 >
