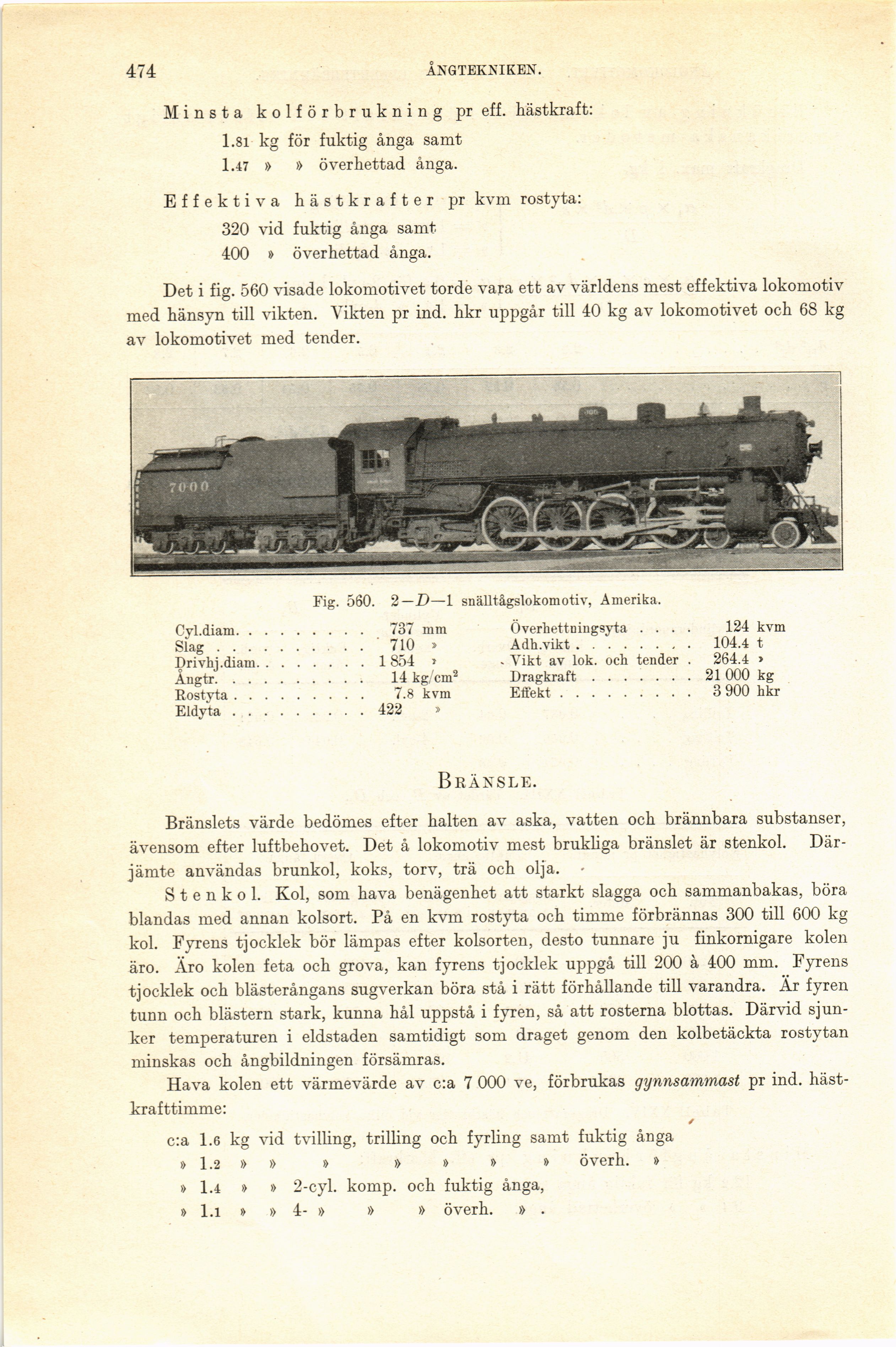

474
ÅNGTEKNIKEN.
Minsta kolförbrukning pr eff. hästkraft:
1.81 kg för fuktig ånga samt
1.47 » » överhettad ånga.
Effektiva hästkrafter pr kvm rostyta:
320 vid fuktig ånga samt
400 » överhettad ånga.
Det i fig. 560 visade lokomotivet torde vara ett av världens mest effektiva lokomotiv
med hänsyn till vikten. Vikten pr ind. hkr uppgår till 40 kg av lokomotivet och 68 kg
av lokomotivet med tender.
Fig. 560. 2—D—1 snälltågslokomotiv, Amerika.
Cyl.diam.................... 737 mm
Slag........................’710 >
Drivhj.diam.............. 1 854 »
Ångtr.................... 14 kg/cm2
Rostyta.................. 7.8 kvm
Eldyta................... 422 >
Överhettningsyta .... 124 kvm
Adh.vikt................... 104.4 t
- Vikt av lok. och tender . 264.4 >
Dragkraft................. 21 000 kg
Effekt..................... 3 900 hkr
Bränsle.
Bränslets värde bedömes efter halten av aska, vatten och brännbara substanser,
ävensom efter luftbehovet. Det å lokomotiv mest brukliga bränslet är stenkol.
Därjämte användas brunkol, koks, torv, trä och olja.
Stenkol. Kol, som hava benägenhet att starkt slagga och sammanbakas, böra
blandas med annan kolsort. På en kvm rostyta och timme förbrännas 300 till 600 kg
kol. Fyrens tjocklek bör lämpas efter kolsorten, desto tunnare ju finkornigare kolen
äro. Äro kolen feta och grova, kan fyrens tjocklek uppgå till 200 å 400 mm. Fyrens
tjocklek och blästerångans sugverkan böra stå i rätt förhållande till varandra. Är fyren
tunn och blästern stark, kunna hål uppstå i fyren, så att rosterna blottas. Därvid
sjunker temperaturen i eldstaden samtidigt som draget genom den kolbetäckta rostytan
minskas och ångbildningen försämras.
Hava kolen ett värmevärde av c:a 7 000 ve, förbrukas gynnsammast pr ind.
hästkrafttimme:
c:a 1.6 kg vid tvilling, trilling och fyrling samt fuktig ånga
» 1.2 » » » » » » » överh. »
» 1.4 » » 2-cyl. komp, och fuktig ånga,
»1.1 » » 4- » » » överh. » .
