ÅNGTURBINER. ÅNGANS ARBETE.
487

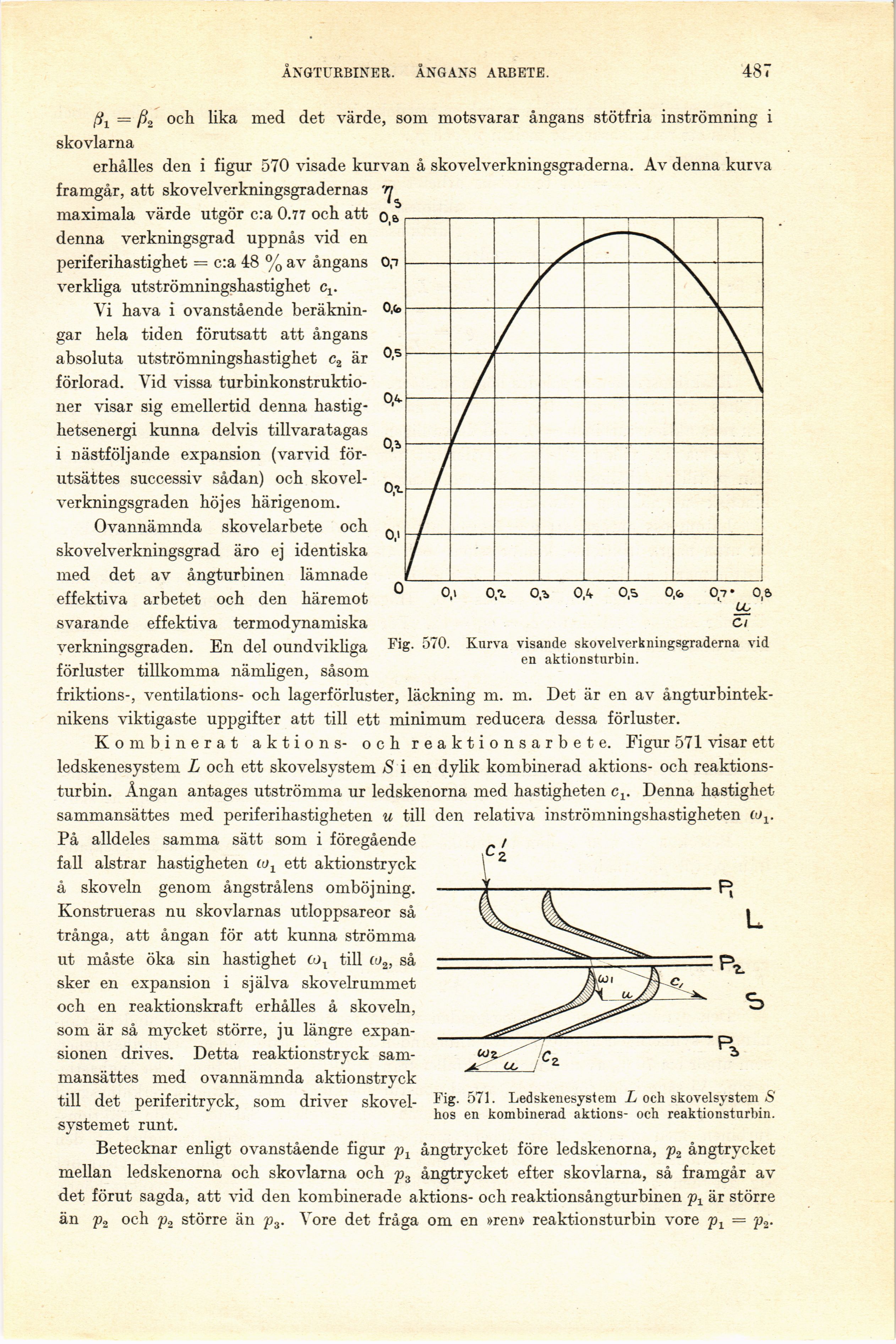

Fig. 570. Kurva visande skovelverkningsgraderna vid
en aktionsturbin.
Fig. 571. Ledskenesystem L och skovelsystem S
hos en kombinerad aktions- och reaktionsturbin.
= />2 och lika med det värde, som motsvarar ångans stötfria inströmning i
skovlarna
erhålles den i figur 570 visade kurvan å skovelverkningsgraderna. Av denna kurva
framgår, att skovelverkningsgradernas
maximala värde utgör c:a 0.77 och att
denna verkningsgrad uppnås vid en
periferihastighet = c:a 48 % av ångans
verkliga utströmningshastighet cv
Vi hava i ovanstående
beräkningar hela tiden förutsatt att ångans
absoluta utströmningshastighet c2 är
förlorad. Vid vissa
turbinkonstruktio-ner visar sig emellertid denna
hastig-hetsenergi kunna delvis tillvaratagas
i nästföljande expansion (varvid
för-utsättes successiv sådan) och
skovel-verkningsgraden höjes härigenom.
Ovannämnda skovelarbete och
skovelverkningsgrad äro ej identiska
med det av ångturbinen lämnade
effektiva arbetet och den häremot
svarande effektiva termodynamiska
verkningsgraden. En del oundvikliga
förluster tillkomma nämligen, såsom
friktions-, ventilations- och lagerförluster, läckning m. m. Det är en av
ångturbintek-nikens viktigaste uppgifter att till ett minimum reducera dessa förluster.
Kombinerat aktions- och reaktionsarbete. Figur 571 visar ett
ledskenesystem L och ett skovelsystem N i en dylik kombinerad aktions- och
reaktions-turbin. Ångan antages utströmma ur ledskenorna med hastigheten cv Denna hastighet
sammansättes med periferihastigheten u till den relativa inströmningshastigheten wx.
På alldeles samma sätt som i föregående
fall alstrar hastigheten wx ett aktionstryck
å skoveln genom ångstrålens omböjning.
Konstrueras nu skovlarnas utloppsareor så
trånga, att ångan för att kunna strömma
ut måste öka sin hastighet till w2, så
sker en expansion i själva skovelrummet
och en reaktionskraft erhålles å skoveln,
som är så mycket större, ju längre
expansionen drives. Detta reaktionstryck
sammansättes med ovannämnda aktionstryck
till det periferitryck, som driver
skovel-systemet runt.
Betecknar enligt ovanstående figur pr ångtrycket före ledskenorna, p2 ångtrycket
mellan ledskenorna och skovlarna och p3 ångtrycket efter skovlarna, så framgår av
det förut sagda, att vid den kombinerade aktions- och reaktionsångturbinen px är större
än p2 och p2 större än p3. Vore det fråga om en »ren» reaktion sturbin vore = p2.
