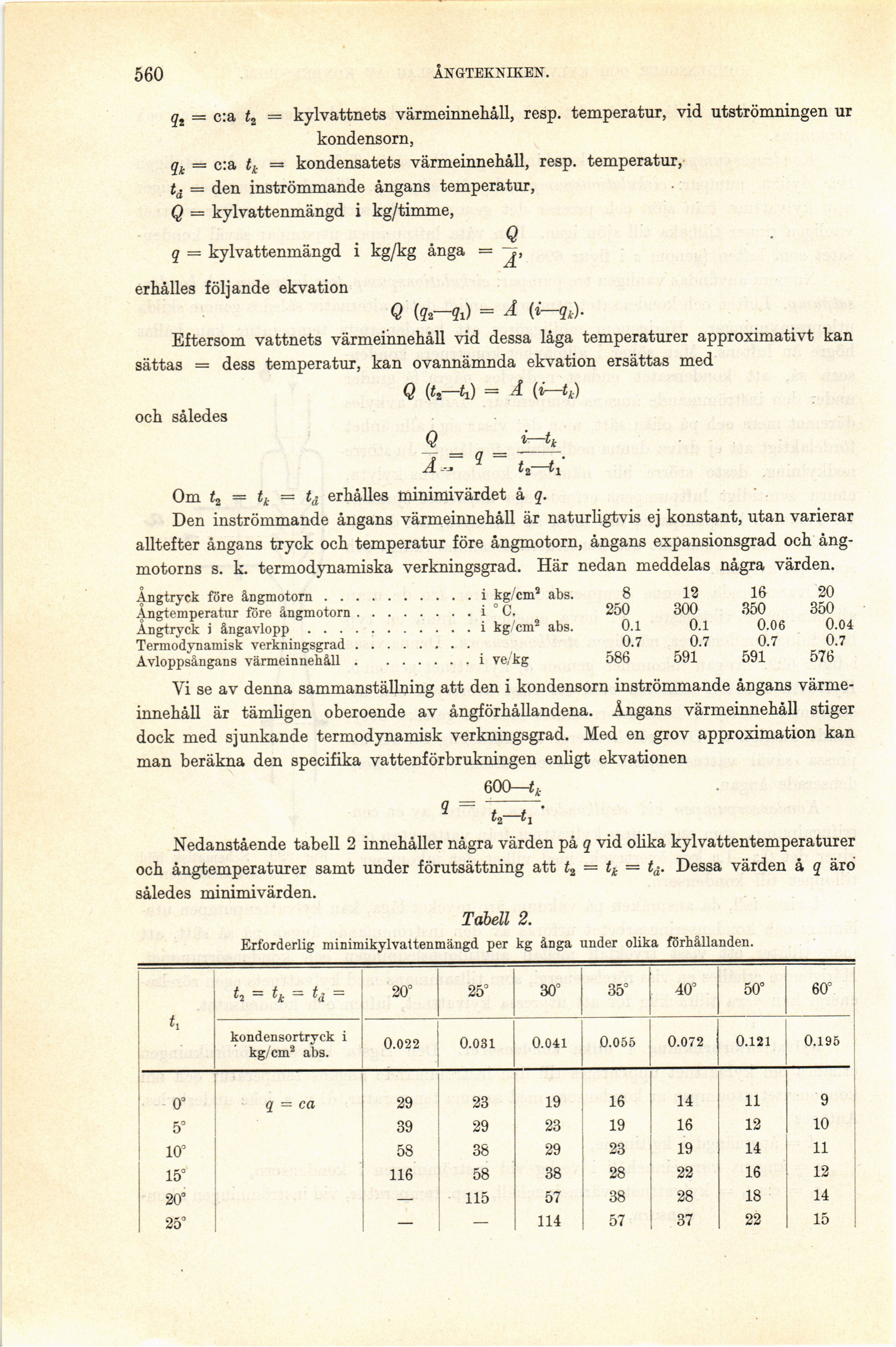

560
ÅNGTEKNIKEN.
qt = c:a t2 = kylvattnets värmeinnehåll, resp, temperatur, vid utströmningen ur
kondensorn,
qk = c:a tk = kondensatets värmeinnehåll, resp, temperatur,
t. = den inströmmande ångans temperatur,
Q = kylvattenmängd i kg/timme,
Q
q = kylvattenmängd i kg/kg ånga =
erhålles följande ekvation
Q (?2—?i) = (i—&)•
Eftersom vattnets värmeinnehåll vid dessa låga temperaturer approximativt kan
sättas = dess temperatur, kan ovannämnda ekvation ersättas med
Q (^2—^1) = Å G—
och således
Q t
å .r q
Om t2 = tk = tå erhålles minimivärdet å q.
Den inströmmande ångans värmeinnehåll är naturligtvis ej konstant, utan varierar
alltefter ångans tryck och temperatur före ångmotorn, ångans expansionsgrad och
ång-motorns s. k. termodynamiska verkningsgrad. Här nedan meddelas några värden.
Ångtryck före ångmotorn...................i kg/cm2 abs. 8 12 16 20
Ångtemperatur före ångmotorn..............i 0 C. 250 300 350 350
Ångtryck i ångavlopp......................i kg/cm2 abs. 0.1 0.1 0.06 0.04
Termodynamisk verkningsgrad............................... 0.7 0.7 0.7 0.7
Avloppsångans värmeinnehåll...............i ve/kg 586 591 591 576
Vi se av denna sammanställning att den i kondensorn inströmmande ångans
värmeinnehåll är tämligen oberoende av ångförhållandena. Ångans värmeinnehåll stiger
dock med sjunkande termodynamisk verkningsgrad. Med en grov approximation kan
man beräkna den specifika vattenförbrukningen enligt ekvationen
600—tk
t2 t1
Nedanstående tabell 2 innehåller några värden på q vid olika kylvattentemperaturer
och ångtemperaturer samt under förutsättning att t2 = tk = t&. Dessa värden å q äro
således minimivärden.
Tabell 2.
Erforderlig minimikylvattenmängd per kg ånga under olika förhållanden.
^1 L — ’ tå — 20° 25° 30° 35° 40° 50° 60°
kondensortryck i kg/cm2 abs. 0.022 0.031 0.041 0.055 0.072 0.121 0.195
0° q — ca 29 23 19 16 14 11 9
5° 39 29 23 19 16 12 10
10° 58 38 29 23 19 14 11
15° 116 58 38 28 22 16 12
20° 115 57 38 28 18 14
25° — — 114 57 37 22 15
