566
ÅNGTEKNIKEN.

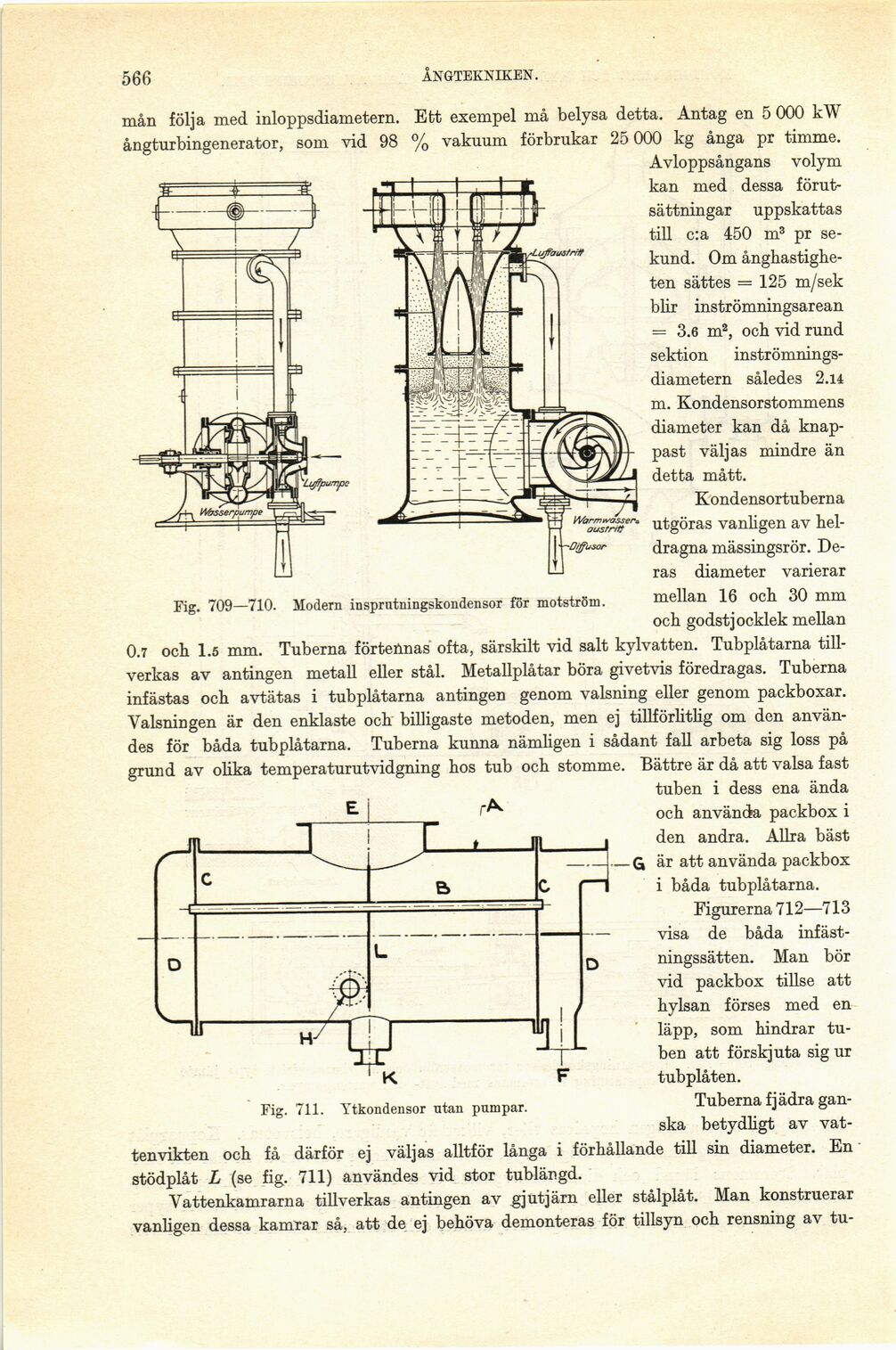

Fig. 709—710. Modern insprutningskondensor för motström.
mån följa med inloppsdiametern. Ett exempel må belysa detta. Antag en 5 000 kW
ångturbingenerator, som vid 98 % vakuum förbrukar 25 000 kg ånga pr timme.
Avloppsångans volym
kan med dessa
förutsättningar uppskattas
till c:a 450 m3 pr
sekund. Om
ånghastighe-ten sättes = 125 m/sek
blir inströmningsarean
= 3.6 m2, och vid rund
sektion
inströmnings-diametern således 2.14
m. Kondensorstommens
diameter kan då
knappast väljas mindre än
detta mått.
Kondensortuberna
utgöras vanligen av
heldragna mässingsrör.
Deras diameter varierar
mellan 16 och 30 mm
och godstjocklek mellan
0.7 och 1.5 mm. Tuberna förtennas ofta, särskilt vid salt kylvatten. Tubplåtarna
tillverkas av antingen metall eller stål. Metallplåtar böra givetvis föredragas. Tuberna
infästas och avtätas i tubplåtarna antingen genom valsning eller genom packboxar.
Valsningen är den enklaste och billigaste metoden, men ej tillförlitlig om den
användes för båda tubplåtarna. Tuberna kunna nämligen i sådant fall arbeta sig loss på
grund av olika temperaturutvidgning hos tub och stomme. Bättre är då att valsa fast
tuben i dess ena ända
och använda packbox i
den andra. Allra bäst
är att använda packbox
i båda tubplåtarna.
Figurerna 712—713
visa de båda
infäst-ningssätten. Man bör
vid packbox tillse att
hylsan förses med en
läpp, som hindrar
tuben att förskjuta sig ur
tubplåten.
Tuberna fjädra
ganska betydligt av vat-
tenvikten och få därför ej väljas alltför långa i förhållande till sin diameter. En
stödplåt L (se fig. 711) användes vid stor tublängd.
Vattenkamrarna tillverkas antingen av gjutjärn eller stålplåt. Man konstruerar
vanligen dessa kamrar så, att de ej behöva demonteras för tillsyn och rensning av tu-
Fig. 711. Ytkondensor utan pumpar.
