568
ÅNGTEKNIKEN.
A. Ångtillopp.
B. Anslutning till luftpump.
C. Anslutning till kondensatpump.
D. Kylvatteninlopp.
E. Kylvattenavlopp<
F. Termometer.
G. Vattenavtappnlng.
H. Vacuummeter.
I. Renslucka.
K. Stomme.
L. Gavel
M. Mellanstycke.
N. Tubplåt.
O. Tub.
P. Stag.
R. Fördelnlngsplåt.

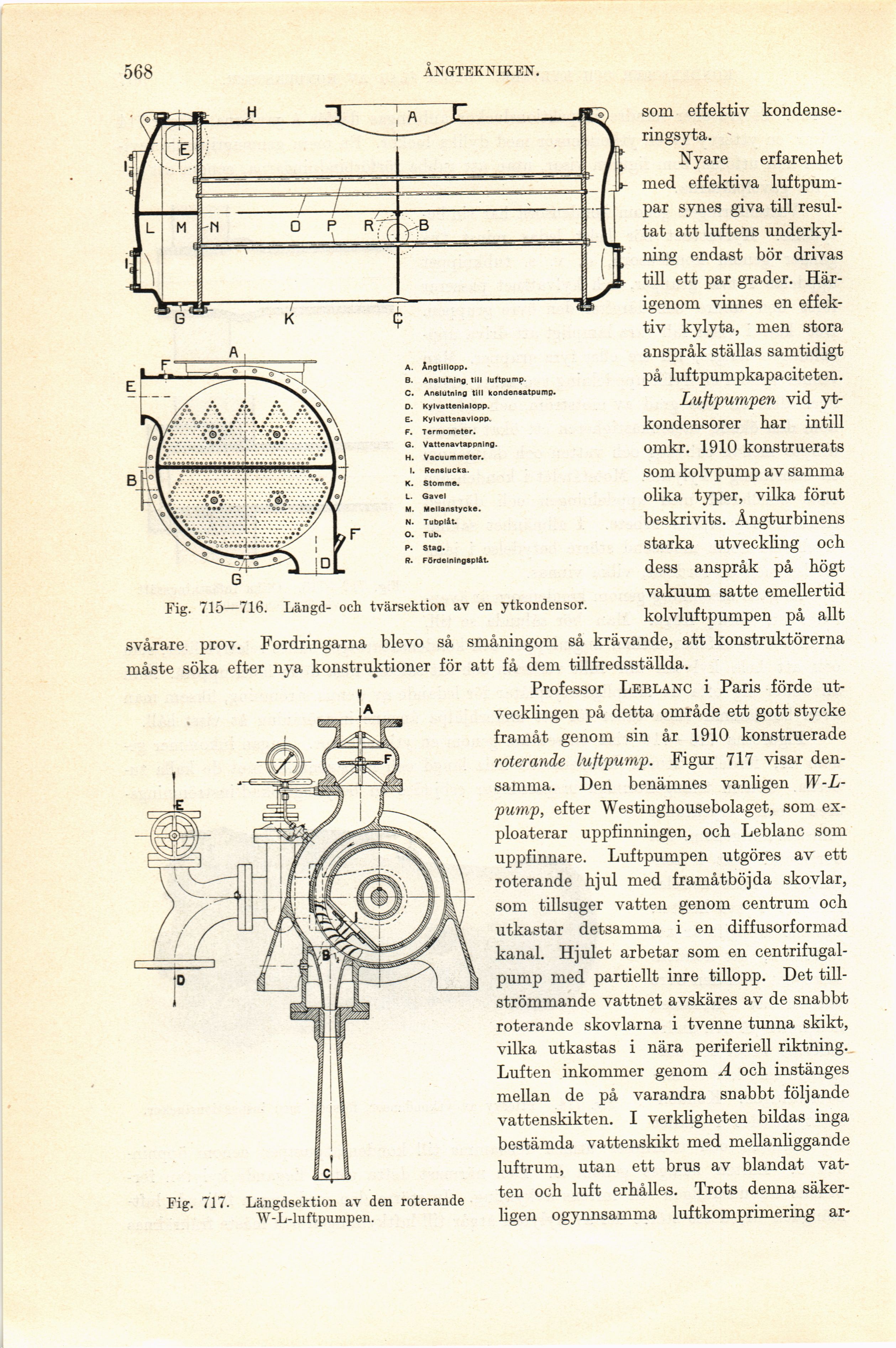

Fig. 715—716. Längd- och tvärsektion av en ytkondensor.
Fig. 717. Längdsektion av den roterande
W-L-luftpumpen.
som effektiv
kondense-ringsyta.
Nyare erfarenhet
med effektiva
luftpumpar synes giva till
resultat att luftens
underkylning endast bör drivas
till ett par grader.
Härigenom vinnes en
effektiv kylyta, men stora
anspråk ställas samtidigt
på luftpumpkapaciteten.
Luftpumpen vid
yt-kondensorer har intill
omkr. 1910 konstruerats
som kolvpump av samma
olika typer, vilka förut
beskrivits. Ångturbinens
starka utveckling och
dess anspråk på högt
vakuum satte emellertid
kolvluftpumpen på allt
svårare prov. Fordringarna blevo så småningom så krävande, att konstruktörerna
måste söka efter nya konstruktioner för att få dem tillfredsställda.
Professor Leblanc i Paris förde
utvecklingen på detta område ett gott stycke
framåt genom sin år 1910 konstruerade
roterande luftpump. Figur 717 visar
densamma. Den benämnes vanligen
W-L-pump, efter Westinghousebolaget, som
exploaterar uppfinningen, och Leblanc som
uppfinnare. Luftpumpen utgöres av ett
roterande hjul med framåtböjda skövlar,
som tillsuger vatten genom centrum och
utkastar detsamma i en diffusorformad
kanal. Hjulet arbetar som en
centrifugal-pump med partiellt inre tillopp. Det
tillströmmande vattnet avskäres av de snabbt
roterande skovlarna i tvenne tunna skikt,
vilka utkastas i nära periferiell riktning.
Luften inkommer genom A och instänges
mellan de på varandra snabbt följande
vattenskikten. I verkligheten bildas inga
bestämda vattenskikt med mellanliggande
luftrum, utan ett brus av blandat
vatten och luft erhålles. Trots denna
säkerligen ogynnsamma luftkomprimering ar-
