570
ÅNGTEKNIKEN.

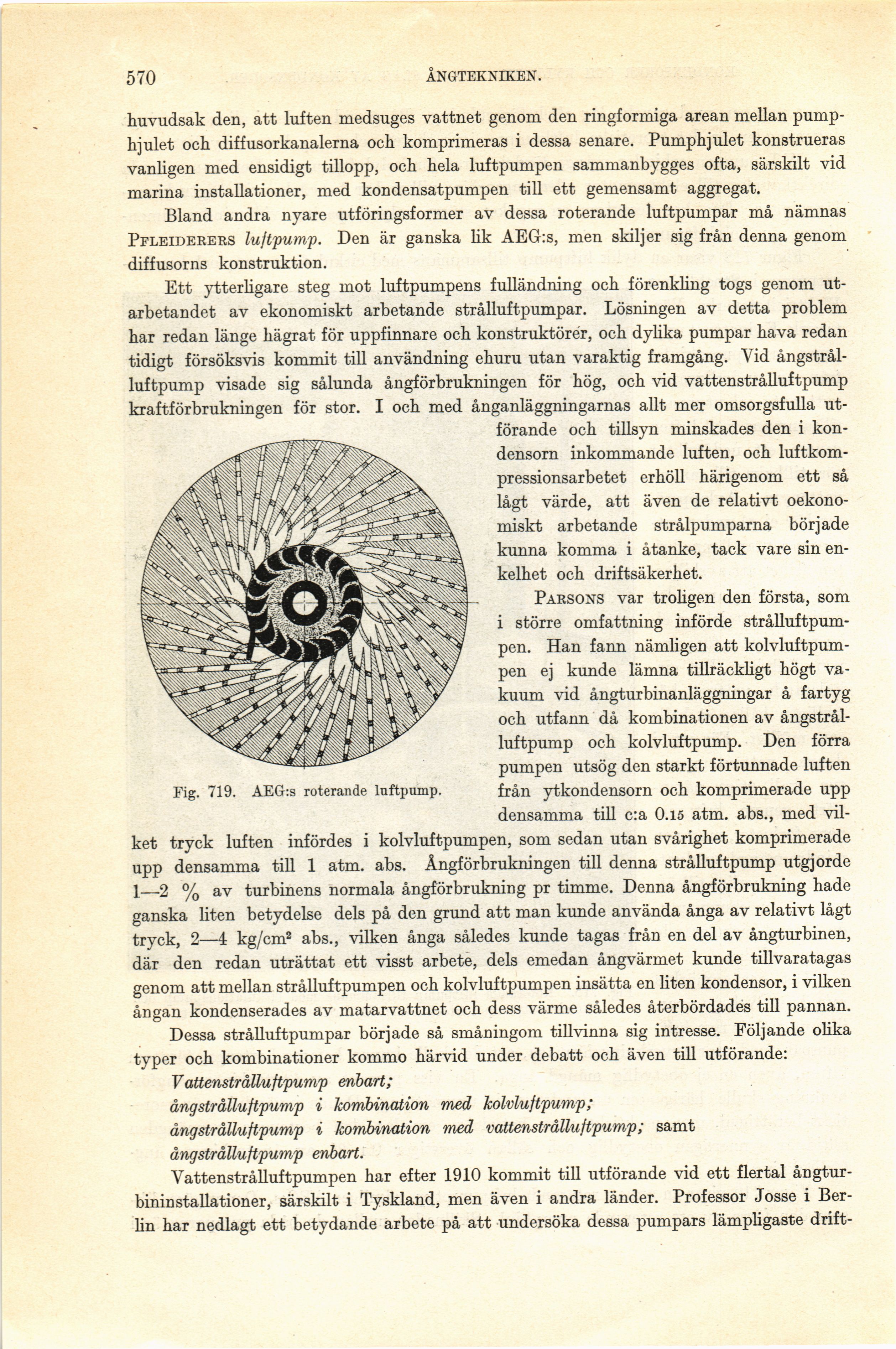

Fig. 719. AEG:s roterande luftpump.
huvudsak den, att luften medsuges vattnet genom den ringformiga arean mellan
pump-hjulet och diffusorkanalerna och komprimeras i dessa senare. Pump hjulet konstrueras
vanligen med ensidigt tillopp, och hela luftpumpen sammanbygges ofta, särskilt vid
marina installationer, med kondensatpumpen till ett gemensamt aggregat.
Bland andra nyare utföringsformer av dessa roterande luftpumpar må nämnas
Pfleiderers luftpump. Den är ganska Hk AEG:s, men skiljer sig från denna genom
diffusorns konstruktion.
Ett ytterhgare steg mot luftpumpens fulländning och förenkhng togs genom
utarbetandet av ekonomiskt arbetande strålluftpumpar. Lösningen av detta problem
har redan länge hägrat för uppfinnare och konstruktörer, och dyhka pumpar hava redan
tidigt försöksvis kommit till användning ehuru utan varaktig framgång. Vid
ångstrål-luftpump visade sig sålunda ångförbrukningen för hög, och vid vattenstrålluftpump
kraftförbrukningen för stor. I och med ånganläggningarnas allt mer omsorgsfulla
utförande och tillsyn minskades den i
kon-densorn inkommande luften, och
luftkom-pressionsarbetet erhöll härigenom ett så
lågt värde, att även de relativt
oekonomiskt arbetande strålpumparna började
kunna komma i åtanke, tack vare sin
enkelhet och driftsäkerhet.
Parsons var trohgen den första, som
i större omfattning införde
strålluftpum-pen. Han fann nämligen att
kolvluftpumpen ej kunde lämna tillräckhgt högt
vakuum vid ångturbinanläggningar å fartyg
och utfann då kombinationen av
ångstrål-luftpump och kolvluftpump. Den förra
pumpen utsög den starkt förtunnade luften
från ytkondensorn och komprimerade upp
densamma till c:a 0.15 atm. abs., med
vil
ket tryck luften infördes i kolvluftpumpen, som sedan utan svårighet komprimerade
upp densamma till 1 atm. abs. Ångförbrukningen till denna strålluftpump utgjorde
1—2 % av turbinens normala ångförbrukning pr timme. Denna ångförbrukning hade
ganska hten betydelse dels på den grund att man kunde använda ånga av relativt lågt
tryck, 2—4 kg/cm2 abs., vilken ånga således kunde tagas från en del av ångturbinen,
där den redan uträttat ett visst arbete, dels emedan ångvärmet kunde tillvaratagas
genom att mellan strålluftpumpen och kolvluftpumpen insätta en liten kondensor, i vilken
ångan kondenserades av matarvattnet och dess värme således återbördades till pannan.
Dessa strålluftpumpar började så småningom tillvinna sig intresse. Följande ohka
typer och kombinationer kommo härvid under debatt och även till utförande:
V attenstrålluftpump enbart;
ång strålluftpump i kombination med kolvluftpump;
ångstrålluftpump i kombination med vattenstrålluftpump; samt
ångstrålluftpump enbart.
Vattenstrålluftpumpen har efter 1910 kommit till utförande vid ett flertal
ångtur-binin stalla tioner, särskilt i Tyskland, men även i andra länder. Professor Josse i
Ber-hn har nedlagt ett betydande arbete på att undersöka dessa pumpars lämpügaste drift-
