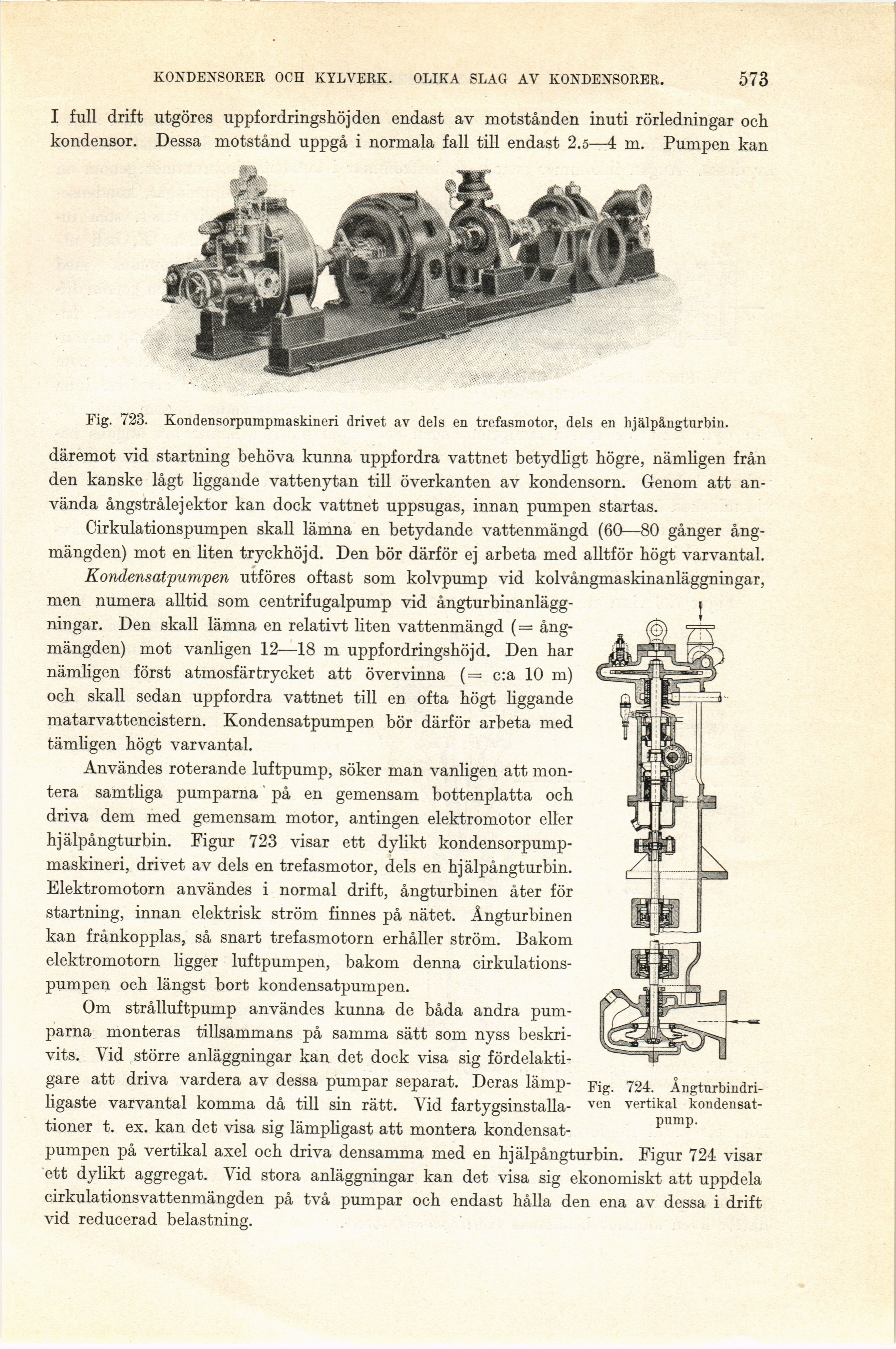

KONDENSORER OCH KYLVERK. OLIKA SLAG AV KONDENSORER.
573
I full drift utgöres uppfordringshöjden endast av motstånden inuti rörledningar och
kondensor. Dessa motstånd uppgå i normala fall till endast 2.5—4 m. Pumpen kan
Fig. 723. Kondensorpumpmaskineri drivet av dels en trefasmotor, dels en hjälpångturbin.
däremot vid startning behöva kunna uppfordra vattnet betydligt högre, nämligen från
den kanske lågt liggande vattenytan till överkanten av kondensorn. Genom att
använda ångstrålejektor kan dock vattnet uppsugas, innan pumpen startas.
Cirkulationspumpen skall lämna en betydande vattenmängd (60—80 gånger
ång-mängden) mot en liten tryckhöj d. Den bör därför ej arbeta med alltför högt varvantal.
Kondensatpumpen utföres oftast som kolvpump vid kolvångmaskinanläggningar,
men numera alltid som centrifugalpump vid
ångturbinanlägg-ningar. Den skall lämna en relativt liten vattenmängd (=
ång-mängden) mot vanligen 12—18 m uppfordringshöjd. Den har
nämligen först atmosfär trycket att övervinna (= c:a 10 m)
och skall sedan uppfordra vattnet till en ofta högt liggande
matarvattencistern. Kondensatpumpen bör därför arbeta med
tämligen högt varvantal.
Användes roterande luftpump, söker man vanligen att
montera samtliga pumparna på en gemensam bottenplatta och
driva dem med gemensam motor, antingen elektromotor eller
hjälpångturbin. Pigur 723 visar ett dylikt
kondensorpumpmaskineri, drivet av dels en trefasmotor, dels en hjälpångturbin.
Elektromotorn användes i normal drift, ångturbinen åter för
startning, innan elektrisk ström finnes på nätet. Ångturbinen
kan frånkopplas, så snart trefasmotorn erhåller ström. Bakom
elektromotorn ligger luftpumpen, bakom denna
cirkulationspumpen och längst bort kondensatpumpen.
Om strålluftpump användes kunna de båda andra
pumparna monteras tillsammans på samma sätt som nyss
beskrivits. Vid större anläggningar kan det dock visa sig
fördelaktigare att driva vardera av dessa pumpar separat. Deras
lämpligaste varvantal komma då till sin rätt. Vid
fartygsinstalla-tioner t. ex. kan det visa sig lämpligast att montera
kondensat
pumpen på vertikal axel och driva densamma med en hjälpångturbin. Figur 724 visar
ett dylikt aggregat. Vid stora anläggningar kan det visa sig ekonomiskt att uppdela
cirkulationsvattenmängden på två pumpar och endast hålla den ena av dessa i drift
vid reducerad belastning.
Fig. 724.
Angtnrbindri-ven vertikal
kondensat-pump.
