590
ÅNGTEKNIKEN.
riktningsändringar. Vid stora hastigheter erhållas betydande tryckförluster, om ångan
tvingas till skarpa omböjningar. Alla T-rör, liksom även korta krökar, äro därför
oanvändbara. Krökarna måste hava mycket stor radie.
Eftersom ångledningens begynnelse- och slutpunkter i allmänhet kunna
betraktas-såsom fixa, måste längdförändringarna i följd av varierande temperatur upptagas inom
ledningsnätet självt. Dessa värmeförskjutningar kunna vara ganska betydande och
hava orsakat många driftstörningar. Förr använde man ofta särskilda expansionsboxar,
inom vilka den ena rörledningen försköt sig i förhållande till den andra. Dessa boxar
ledo dock av betänkliga brister och man övergick till att använda s. k. expansionsrör
eller »lyror». Numera låter man själva ångledningen, så långt detta är möjligt, själv
upptaga dessa längdförskjutningar. Detta är möjligt genom att tillgripa långa mjuka
krökar och lämpligt val av fixpunkter. Reducering av rörledningens diameter till minsta
möjliga underlättar naturligtvis saken i hög grad.
Det är viktigt tillse att ångledningar och ventiler isoleras omsorgsfullt. En oisolerad
ledning utstrålar nämligen en betydande värmemängd, som ökas med ångans
temperatur. Vid t. ex. 350’
ångtem-peratur förloras på detta sätt
c:a 7 500 ve/m2 och timme.
Denna värmeförlust kan
möjligen synas överkomlig
vid maximibelastning, men
det bör härvid beaktas att
den är praktiskt taget
konstant, oberoende av den
mängd ånga, som strömmar
genom ledningen. På grund
härav har det stor ekonomisk
betydelse att isolera
ångledningar och ventiler, liksom
även att denna isolering utföres så omsorgsfullt som möjligt. Den kostnad, som
nedlägges härpå, amorteras på kort tid. Genom en omsorgsfull isolering kan ovannämnda
värmeförlust nedbringas med 80—90 % och hela ledningsnätets värmeutstrålning
reduceras till ett ganska obetydligt belopp. Ventilernas och flänsarnas isolering medför
visserligen vissa besvärligheter vid tillsyn av flänsarnas täthet, men har så pass stor
betydelse ur värmeekonomisk synpunkt att den ej får avglömmas. Under det att
isoleringen av rörledningarna vanligen utföres med massa av lämplig sammansättning,
kunna flänsarna och ventilerna isoleras med löstagbara madrasser.
I en ångkraftcentral med ett flertal pannor och ångturbingeneratorer har det
naturligtvis stor betydelse att ej driftsäkerheten äventyras om någon av ångledningarna
skulle springa läck. Man kan gå olika vägar för att trygga ångkraftcentralen mot dylika
driftstörningar. Förr användes i ganska stor utsträcknings, k. ringledningar. Figur 734
visar en schematisk bild av en sådan ledning. Pannrummet innehåller tvenne grupper
pannor, varje grupp med sin huvudledning till samlingsledningen. Om t. ex. ett fel
skulle inträffa å den ena ledningen, skulle pannorna på den sidan ej därför behöva
avställas, utan ångan kan ledas via förbindelseledningen och den andra huvudledningen
till samlingsledningen. Denna anordning medför emellertid den olägenheten, att ett
onödigt stort ledningsnät måste stå under ånga och värmeförlusterna därför bliva större

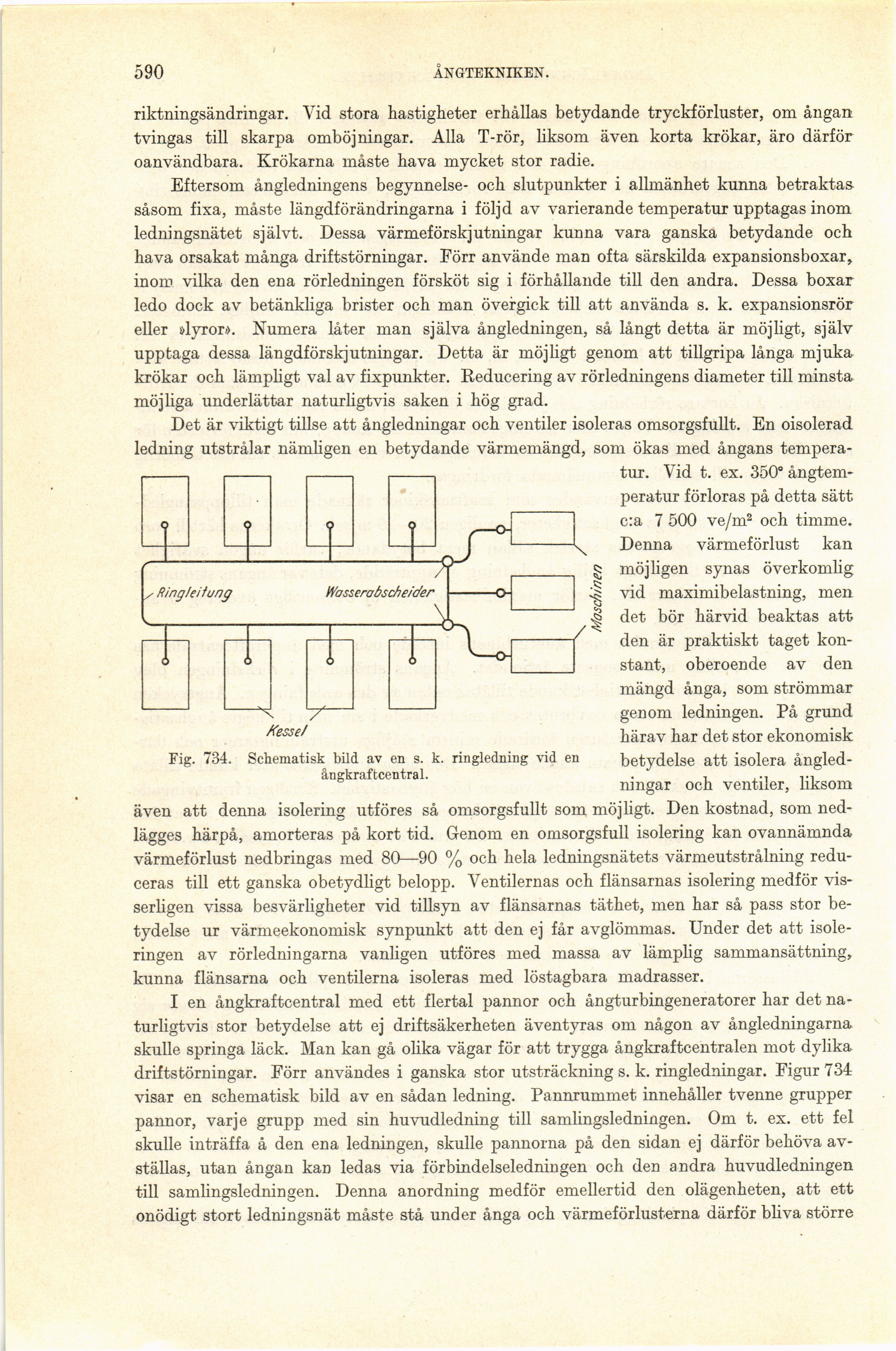

Fig. 734. Schematisk bild, av en s. k. ringledning vid en
ångkraftcentral.
