ÅNGTEKNIKEN.

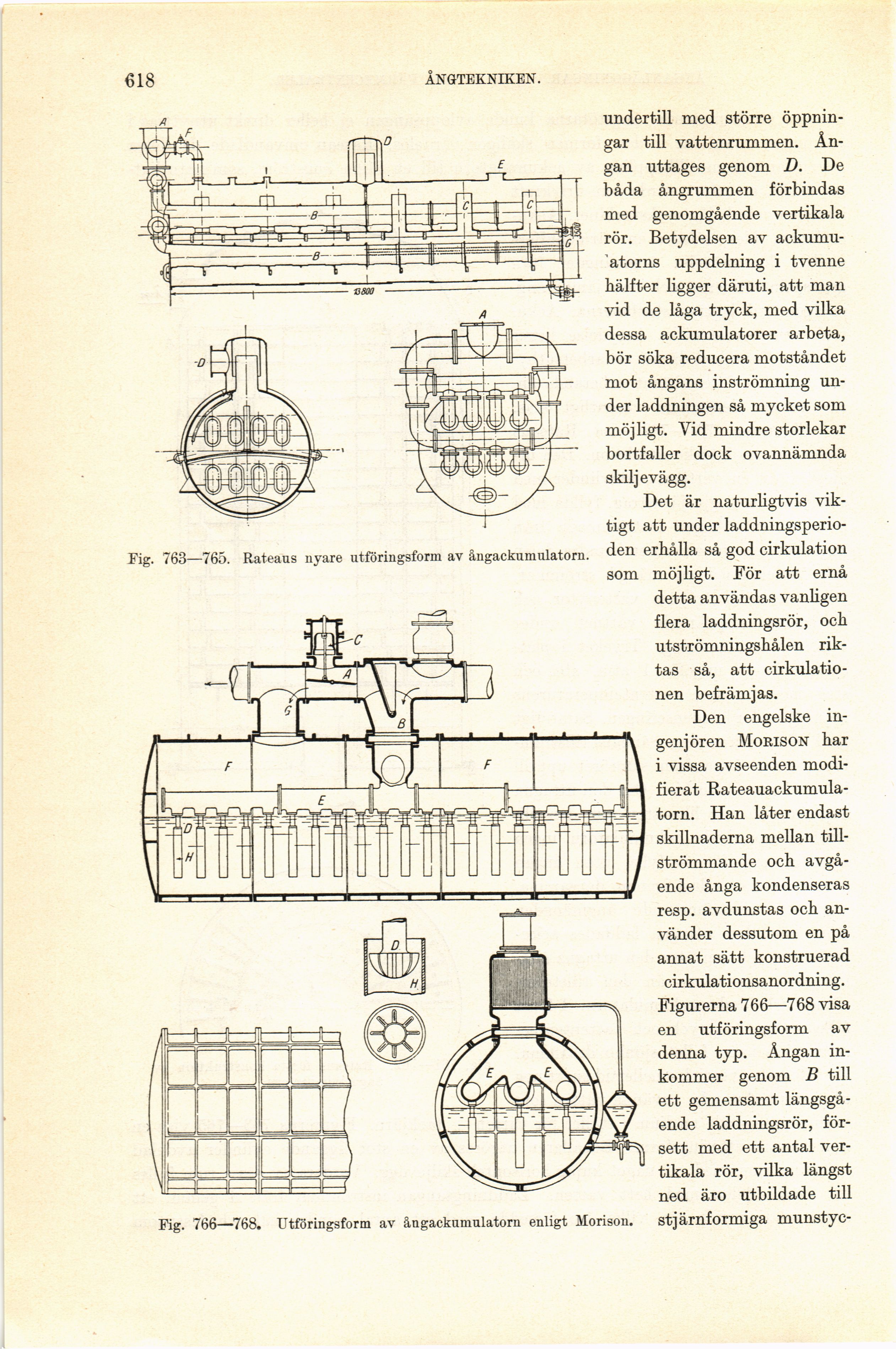

Fig. 763—765. Rateaus nyare utföringsform av ångackumulatorn.
Fig. 766—768. Utföringsform av ångackumulatorn enligt Morison.
undertill med större
öppningar till vattenrummen.
Ångan uttages genom D. De
båda ångrummen förbindas
med genomgående vertikala
rör. Betydelsen av
ackumu-’ atorns uppdelning i tvenne
hälfter ligger däruti, att man
vid de låga tryck, med vilka
dessa ackumulatorer arbeta,
bör söka reducera motståndet
mot ångans inströmning
under laddningen så mycket som
möjligt. Vid mindre storlekar
bortfaller dock ovannämnda
skiljevägg.
Det är naturligtvis
viktigt att under
laddningsperio-den erhålla så god cirkulation
som möjligt. För att ernå
detta användas vanligen
flera laddningsrör, och
utströmningshålen
riktas så, att
cirkulationen befrämjas.
Den engelske
ingenjören Morison har
i vissa avseenden
modifierat Rateauackumula-torn. Han låter endast
skillnaderna mellan
tillströmmande och
avgående ånga kondenseras
resp, avdunstas och
använder dessutom en på
annat sätt konstruerad
cirkulationsanordning.
Figurerna 766—768 visa
en utföringsform av
denna typ. Ångan
inkommer genom B till
ett gemensamt
längsgå-ende laddningsrör,
försett med ett antal
vertikala rör, vilka längst
ned äro utbildade till
stjärnformiga munstyc-
