ÅNGANLÄGGNINGAR. KRAFT- OCH VÄRMECENTRALER.
625
Härtill kommer att en viss absolut trycksänkning i dylikt utjämningssyfte är mindre
effektiv ju högre tryck det gäller. Sänkes sålunda trycket från 20 till 19 kg/cm2 abs.,
avdunstas 5.2 kg ånga pr m3 vatten, från 10 till 9 kg/cm2 abs. avdunstas 8.2 kg och från
5 till 4 kg/cm2 abs. 14 kg ånga pr m3 vatten.
Det är här ångackumulatorn griper in. Den befriar ångpanneanläggningen från
variationerna och tager dessa på sig. Det är nu i allmänhet så lyckligt, att variationerna,
åtminstone de snabba, härröra från föränderlig värmeförbrukning, som i
allmänhet kan tillfredsställas med relativt lågt ångtryck. Ångackumulatorn kan därför

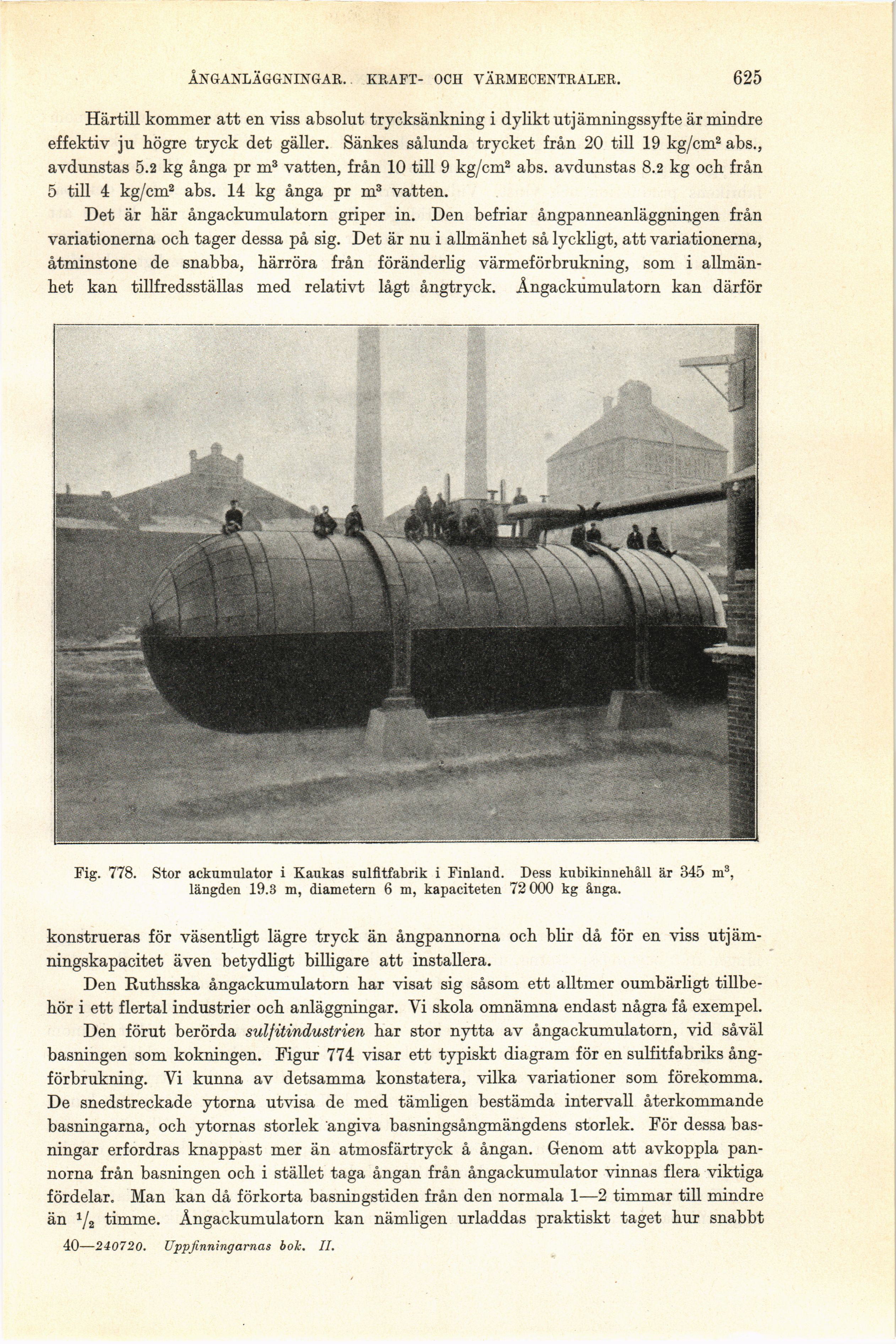

Fig. 778. Stor ackumulator i Kaukas sulfitfabrik i Finland. Dess kubikinnehåll är 345 m3,
längden 19.3 m, diametern 6 m, kapaciteten 72 000 kg ånga.
konstrueras för väsentligt lägre tryck än ångpannorna och blir då för en viss
utjäm-ningskapacitet även betydligt billigare att installera.
Den Ruthsska ångackumulatorn har visat sig såsom ett alltmer oumbärligt
tillbehör i ett flertal industrier och anläggningar. Vi skola omnämna endast några få exempel.
Den förut berörda sulfitindustrien har stor nytta av ångackumulatorn, vid såväl
basningen som kokningen. Figur 774 visar ett typiskt diagram för en sulfitfabriks
ång-förbrukning. Vi kunna av detsamma konstatera, vilka variationer som förekomma.
De snedstreckade ytorna utvisa de med tämligen bestämda intervall återkommande
basningarna, och ytornas storlek angiva basningsångmängdens storlek. För dessa
bas-ningar erfordras knappast mer än atmosfärtryck å ångan. Genom att avkoppla
pannorna från basningen och i stället taga ångan från ångackumulator vinnas flera viktiga
fördelar. Man kan då förkorta basningstiden från den normala 1—2 timmar till mindre
än 7g timme. Ångackumulatorn kan nämligen urladdas praktiskt taget hur snabbt
40—240720. Uppfinningarnas bolc. II.
