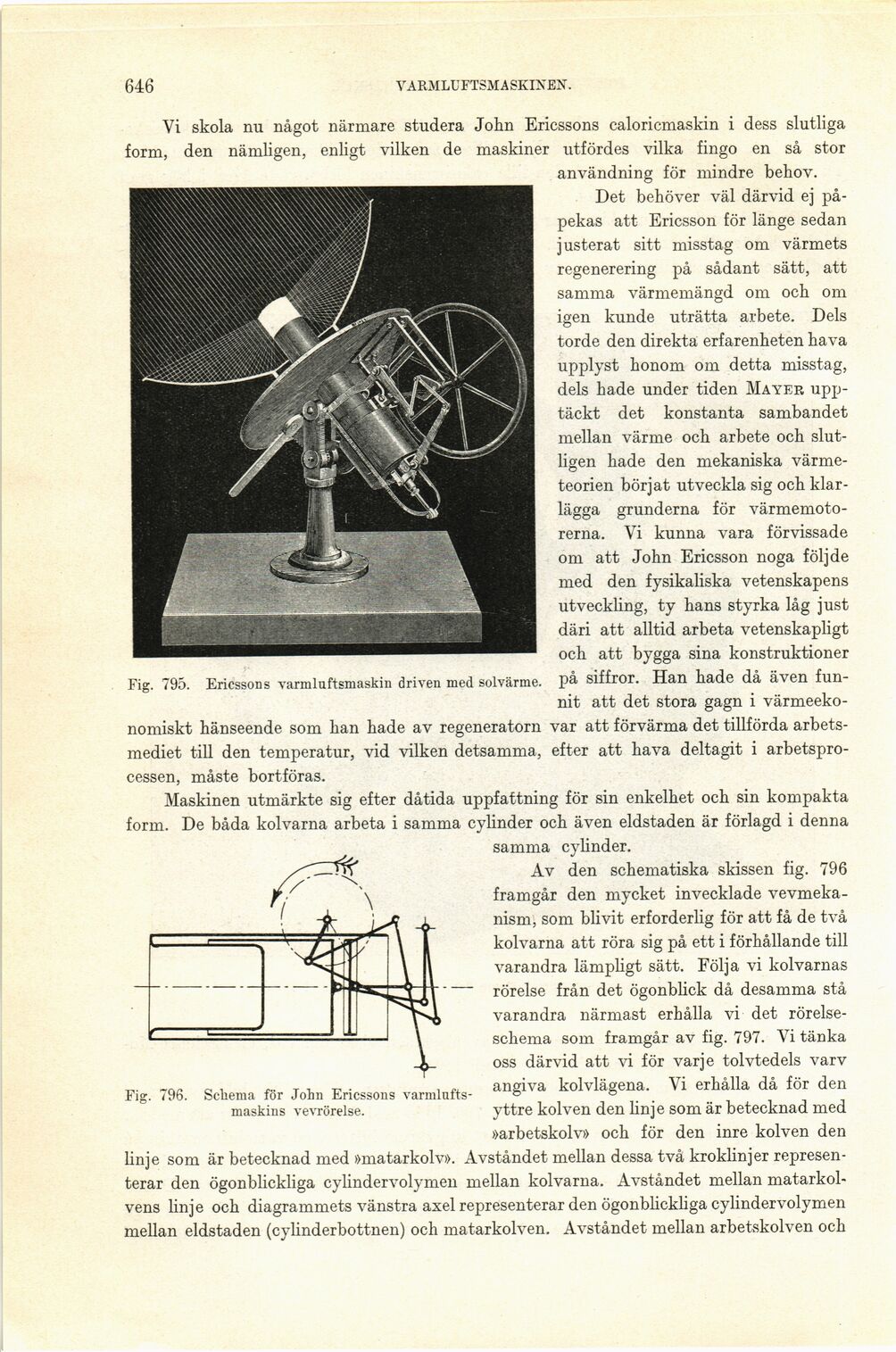

646
VARMLUFTSMASKINEN.
Fig. 795. Ericssons varmluftsmaskin driven med solvärme.
Vi skola nu något närmare studera John Ericssons caloricmaskin i dess slutliga
form, den nämligen, enligt vilken de maskiner utfördes vilka fingo en så stor
användning för mindre behov.
Det behöver väl därvid ej
påpekas att Ericsson för länge sedan
justerat sitt misstag om värmets
regenerering på sådant sätt, att
samma värmemängd om och om
igen kunde uträtta arbete. Dels
torde den direkta erfarenheten hava
upplyst honom om detta misstag,
dels hade under tiden Mayer
upptäckt det konstanta sambandet
mellan värme och arbete och
slutligen hade den mekaniska
värmeteorien börjat utveckla sig och
klarlägga grunderna för
värmemotorerna. Vi kunna vara förvissade
om att John Ericsson noga följde
med den fysikaliska vetenskapens
utveckling, ty hans styrka låg just
däri att alltid arbeta vetenskapligt
och att bygga sina konstruktioner
på siffror. Han hade då även
funnit att det stora gagn i värmeeko-
nomiskt hänseende som han hade av regeneratorn var att förvärma det tillförda
arbets-mediet till den temperatur, vid vilken detsamma, efter att hava deltagit i
arbetsprocessen, måste bortföras.
Maskinen utmärkte sig efter dåtida uppfattning för sin enkelhet och sin kompakta
form. De båda kolvarna arbeta i samma cylinder och även eldstaden är förlagd i denna
samma cylinder.
Av den schematiska skissen fig. 796
framgår den mycket invecklade
vevmekanism, som blivit erforderlig för att få de två
kolvarna att röra sig på ett i förhållande till
varandra lämpligt sätt. Följa vi kolvarnas
rörelse från det ögonblick då desamma stå
varandra närmast erhålla vi det
rörelseschema som framgår av fig. 797. Vi tänka
oss därvid att vi för varje tolvtedels varv
angiva kolvlägena. Vi erhålla då för den
yttre kolven den linje som är betecknad med
»arbetskolv» och för den inre kolven den
linje som är betecknad med »matarkolv». Avståndet mellan dessa två kroklinjer
representerar den ögonblickliga cylindervolymen mellan kolvarna. Avståndet mellan
matarkol-vens linje och diagrammets vänstra axel representerar den ögonblickliga cylindervolymen
mellan eldstaden (cylinderbottnen) och matarkolven. Avståndet mellan arbetskolven och
Fig. 796. Schema för John Ericssons
varmluftsmaskins vevrörelse.
