674
FÖRBRÄNNINGSMOTORN.

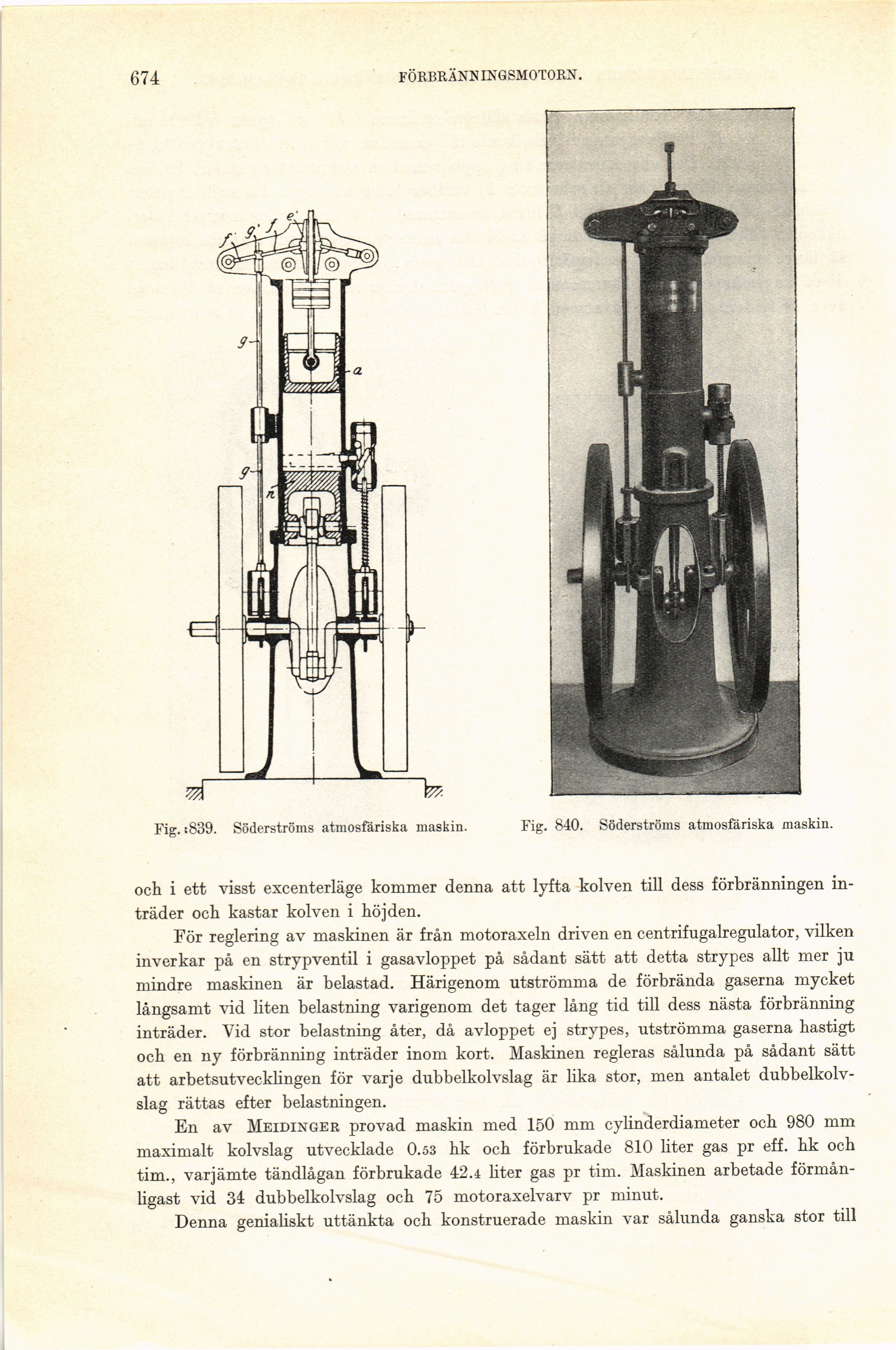

Fig. :839. Söderströms atmosfäriska maskin.
Fig. 840. Söderströms atmosfäriska maskin.
och i ett visst excenterläge kommer denna att lyfta kolven till dess förbränningen
inträder och kastar kolven i höjden.
För reglering av maskinen är från motoraxeln driven en centrifugalregulator, vilken
inverkar på en strypventil i gasavloppet på sådant sätt att detta strypes allt mer ju
mindre maskinen är belastad. Härigenom utströmma de förbrända gaserna mycket
långsamt vid liten belastning varigenom det tager lång tid till dess nästa förbränning
inträder. Vid stor belastning åter, då avloppet ej strypes, utströmma gaserna hastigt
och en ny förbränning inträder inom kort. Maskinen regleras sålunda på sådant sätt
att arbetsutvecklingen för varje dubbelkolvslag är lika stor, men antalet
dubbelkolv-slag rättas efter belastningen.
En av Meidinger provad maskin med 150 mm cylinderdiameter och 980 mm
maximalt kolvslag utvecklade 0.53 hk och förbrukade 810 liter gas pr eff. hk och
tim., varjämte tändlågan förbrukade 42.4 liter gas pr tim. Maskinen arbetade
förmånligast vid 34 dubbelkolvslag och 75 motoraxelvarv pr minut.
Denna genialiskt uttänkta och konstruerade maskin var sålunda ganska stor till
