682
FÖRBRÄNNINGSMOTORN.

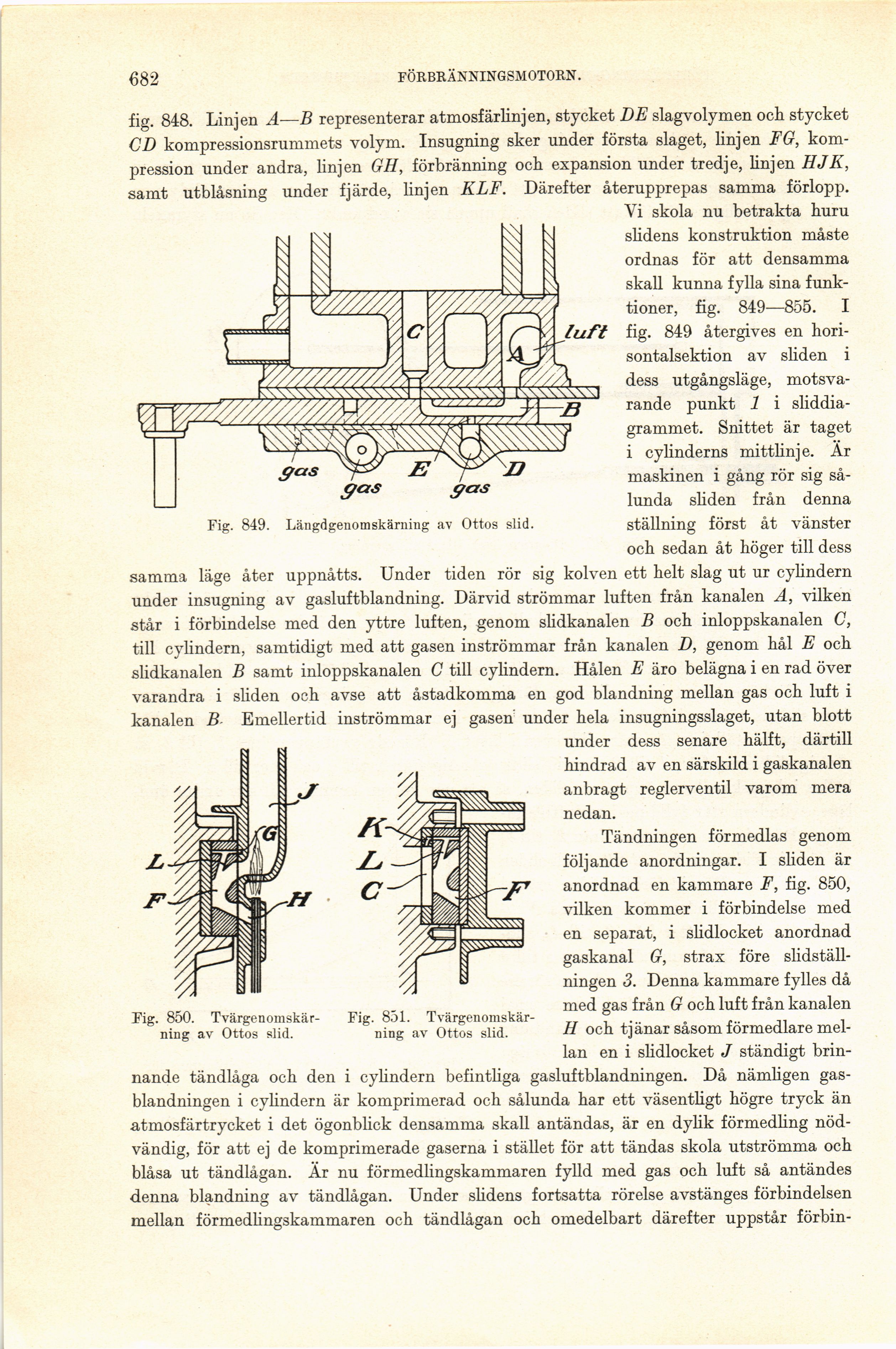

Fig. 849. Längdgenomskärning av Ottos slid.
Fig. 850.
Tvärgenomskärning av Ottos slid.
Fig. 851.
Tvärgenomskärning av Ottos slid.
fig. 848. Linjen A—B representerar atmosfärlinjen, stycket DE slagvolymen och stycket
CD kompressionsrummets volym. Insugning sker under första slaget, linjen EG,
kompression under andra, linjen GH, förbränning och expansion under tredje, linjen HJK,
samt utblåsning under fjärde, linjen KLF. Därefter återupprepas samma förlopp.
Vi skola nu betrakta huru
slidens konstruktion måste
ordnas för att densamma
skall kunna fylla sina
funktioner, fig. 849—855. I
fig. 849 återgives en
horisontalsektion av sliden i
dess utgångsläge,
motsvarande punkt 1 i
sliddia-grammet. Snittet är taget
i cylinderns mittlinje. Ar
maskinen i gång rör sig
sålunda sliden från denna
ställning först åt vänster
och sedan åt höger till dess
samma läge åter uppnåtts. Under tiden rör sig kolven ett helt slag ut ur cylindern
under insugning av gasluftblandning. Därvid strömmar luften från kanalen A, vilken
står i förbindelse med den yttre luften, genom slidkanalen B och inloppskanalen C,
till cylindern, samtidigt med att gasen inströmmar från kanalen D, genom hål E och
slidkanalen B samt inloppskanalen C till cylindern. Hålen E äro belägna i en rad över
varandra i sliden och avse att åstadkomma en god blandning mellan gas och luft i
kanalen B Emellertid inströmmar ej gasen under hela insugningsslaget, utan blott
under dess senare hälft, därtill
hindrad av en särskild i gaskanalen
anbragt reglerventil varom mera
nedan.
Tändningen förmedlas genom
följande anordningar. I sliden är
anordnad en kammare F, fig. 850,
vilken kommer i förbindelse med
en separat, i slidlocket anordnad
gaskanal G, strax före
slidställ-ningen 3. Denna kammare fylles då
med gas från G och luft från kanalen
H och tjänar såsom förmedlare
mellan en i slidlocket J ständigt
brin
nande tändlåga och den i cylindern befintliga gasluftblandningen. Då nämligen
gasblandningen i cylindern är komprimerad och sålunda har ett väsentligt högre tryck än
atmosfärtrycket i det ögonblick densamma skall antändas, är en dylik förmedling
nödvändig, för att ej de komprimerade gaserna i stället för att tändas skola utströmma och
blåsa ut tändlågan. Är nu förmedlingskammaren fylld med gas och luft så antändes
denna blandning av tändlågan. Under slidens fortsatta rörelse avstänges förbindelsen
mellan förmedlingskammaren och tändlågan och omedelbart därefter uppstår
förbin
