MASUGNSGAS- OCH KOKSUGNSGASMOTORER. DUBBELTVERKANDE F YRT AKTMASKINER. 755
Till en början utfördes maskinerna i allmänhet så, att från ett ramverk, uppbärande
vevaxellagren, utgingo långa, på fundamentet vilande höga balkar, utgörande en ram

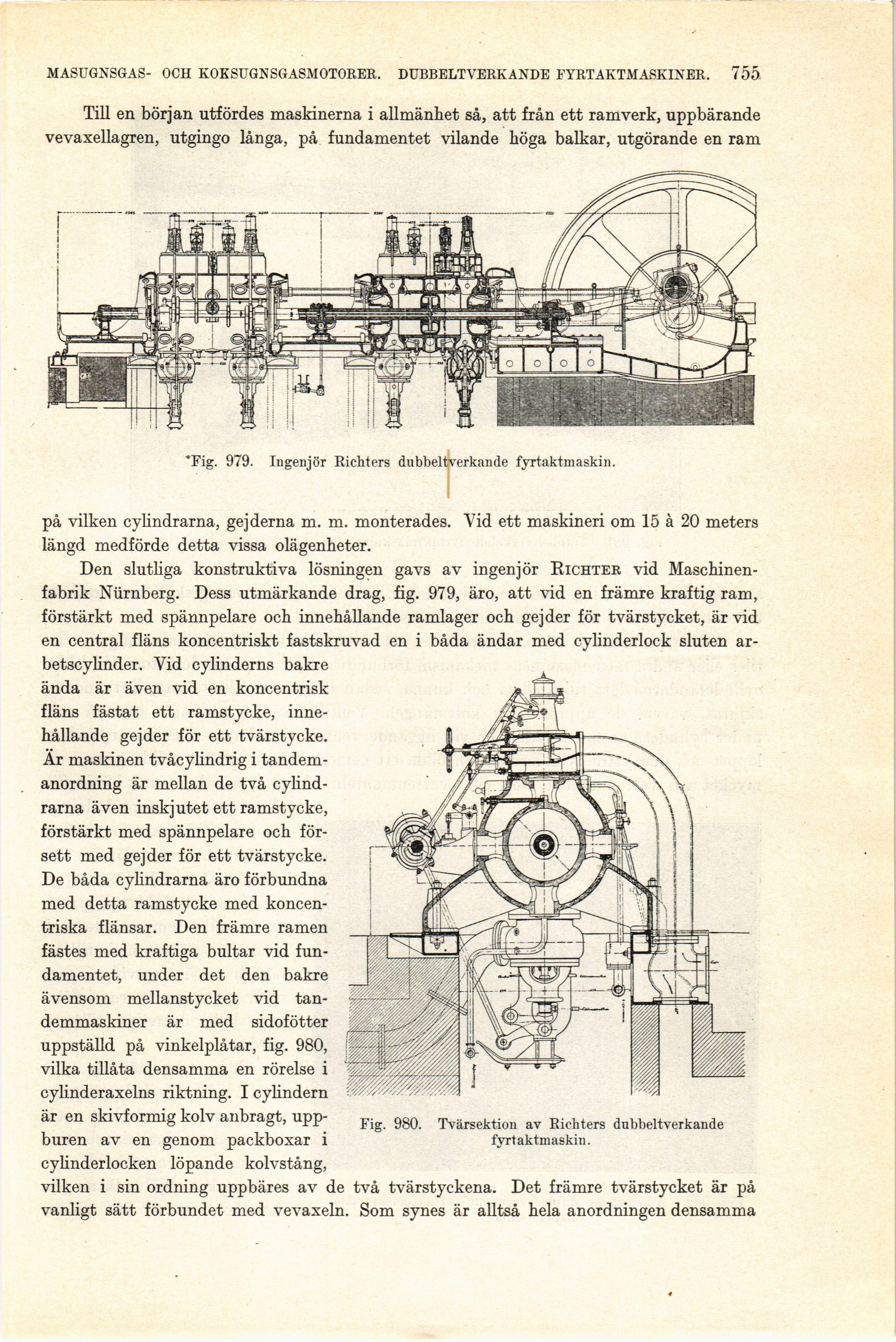

*Fig. 979. Ingenjör Richters dubbeltverkande fyrtaktmaskin.
Fig. 980. Tvärsektion av Richters dubbeltverkande
fyrtaktmaskin.
på vilken cylindrarna, gejderna m. m. monterades. Vid ett maskineri om 15 å 20 meters
längd medförde detta vissa olägenheter.
Den slutliga konstruktiva lösningen gavs av ingenjör Richter vid
Maschinen-fabrik Nürnberg. Dess utmärkande drag, fig. 979, äro, att vid en främre kraftig ram,
förstärkt med spännpelare och innehållande ramlager och gej der för tvärstycket, är vid
en central fläns koncentriskt fastskruvad en i båda ändar med cylinderlock sluten
ar-betscylinder. Vid cylinderns bakre
ända är även vid en koncentrisk
fläns fästat ett ramstycke,
innehållande gejder för ett tvärstycke.
Är maskinen tvåcylindrig i
tandem-anordning är mellan de två
cylindrarna även inskjutet ett ramstycke,
förstärkt med spännpelare och
försett med gejder för ett tvärstycke.
De båda cylindrarna äro förbundna
med detta ramstycke med
koncentriska flänsar. Den främre ramen
fästes med kraftiga bultar vid
fundamentet, under det den bakre
ävensom mellanstycket vid
tan-demmaskiner är med sidofötter
uppställd på vinkelplåtar, fig. 980,
vilka tillåta densamma en rörelse i
cylinderaxelns riktning. I cylindern
är en skivformig kolv anbragt,
uppburen av en genom packboxar i
cylinderlocken löpande kolvstång,
vilken i sin ordning uppbäres av de två tvärstyckena. Det främre tvärstycket är på
vanligt sätt förbundet med vevaxeln. Som synes är alltså hela anordningen densamma
