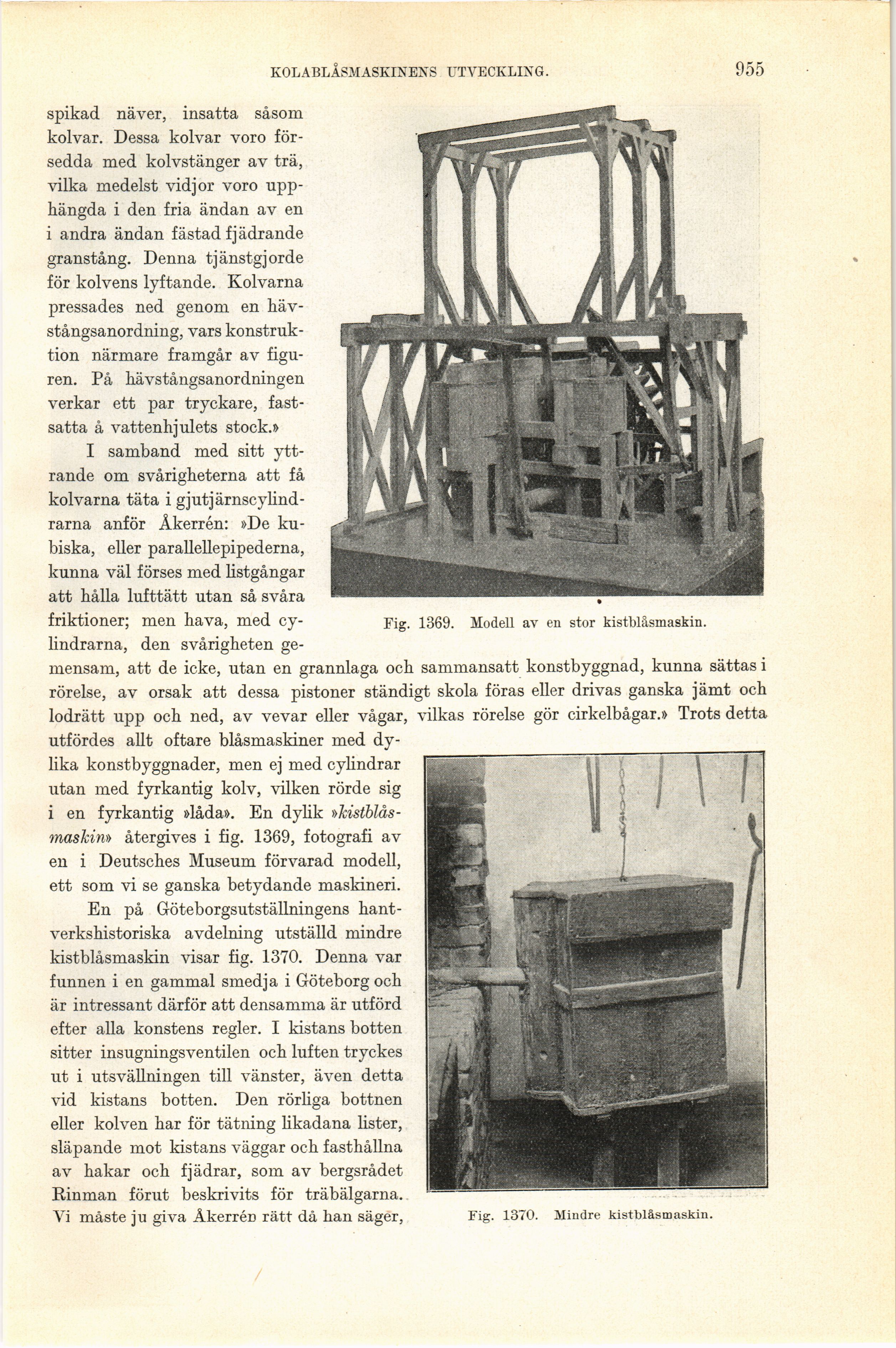

KOLABLÅSMASKINENS UTVECKLING.
955
Fig. 1369. Modell av en stor kistblåsmaskin.
Fig. 1370. Mindre kistblåsmaskin.
spikad näver, insatta såsom
kolvar. Dessa kolvar voro
försedda med kolvstänger av trä,
vilka medelst vidjor voro
upphängda i den fria ändan av en
i andra ändan fästad fjädrande
granstång. Denna tjänstgjorde
för kolvens lyftande. Kolvarna
pressades ned genom en
häv-stångsanordning, vars
konstruktion närmare framgår av
figuren. På hävstångsanordningen
verkar ett par tryckare,
fast-satta å vattenhjulets stock.»
I samband med sitt
yttrande om svårigheterna att få
kolvarna täta i
gjutjärnscylind-rarna anför Åkerrén: »De
ku-biska, eller parallellepipederna,
kunna väl förses med listgångar
att hålla lufttätt utan så svåra
friktioner; men hava, med
cylindrarna, den svårigheten
ge
mensam, att de icke, utan en grannlaga och sammansatt konstbyggnad, kunna sättas i
rörelse, av orsak att dessa pistoner ständigt skola föras eller drivas ganska jämt och
lodrätt upp och ned, av vevar eller vågar, vilkas rörelse gör cirkelbågar.» Trots detta
utfördes allt oftare biåsmaskiner med
dylika konstbyggnader, men ej med cylindrar
utan med fyrkantig kolv, vilken rörde sig
i en fyrkantig »låda». En dylik
»kistblås-maskin» återgives i fig. 1369, fotografi av
en i Deutsches Museum förvarad modell,
ett som vi se ganska betydande maskineri.
En på Göteborgsutställningens
hant-verkshistoriska avdelning utställd mindre
kistblåsmaskin visar fig. 1370. Denna var
funnen i en gammal smedja i Göteborg och
är intressant därför att densamma är utförd
efter alla konstens regler. I kistans botten
sitter insugningsventilen och luften tryckes
ut i utsvällningen till vänster, även detta
vid kistans botten. Den rörliga bottnen
eller kolven har för tätning likadana lister,
släpande mot kistans väggar och fasthållna
av hakar och fjädrar, som av bergsrådet
Rinman förut beskrivits för träbälgarna.
Vi måste ju giva Åkerrén rätt då han säger,
