958 BLÅSMASKINER, LUFTPUMPAR OCH KOMPRESSORER.
Dylika maskiner finnas ännu på sina håll i bruk. Fig. 1371 visar fotografi av
underredet till en trecylindrig kistblåsmaskin vid Riddarhytte masugn. Vi se såväl i vänstra
som i högra cylindern en skymt av den fyrkantiga, rörliga bottnen. Vevstakarna
angripa direkt på bottnarna och tvärstycke saknas. Hela maskinen är av trä utom axel
och lager, vilka äro av gjutjärn, och vevstakarna, vilka äro av smidesjärn.
Ett ännu intressantare exempel å en dylik maskin, helt utfördi järn, giva fig. 1372
och 1373, en horisontal dubbeltverkande kistblåsmaskin för drift med vattenhjul använd

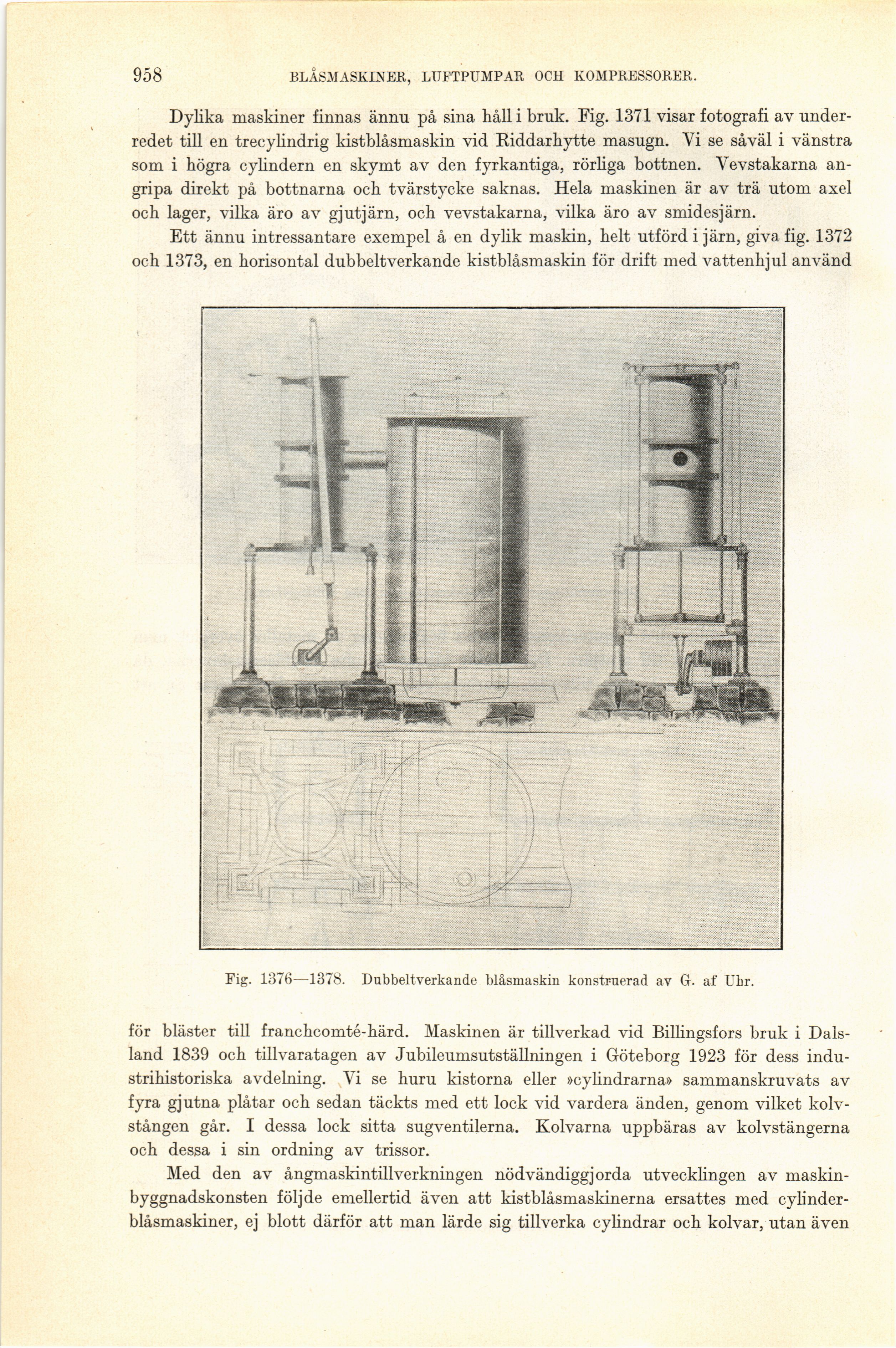

Fig. 1376—1378. Dubbeltverkande blåsmaskin konstruerad av G. af Uhr.
för bläster till franchcomté-härd. Maskinen är tillverkad vid Billingsfors bruk i
Dalsland 1839 och tillvaratagen av Jubileumsutställningen i Göteborg 1923 för dess
industrihistoriska avdelning. Vi se huru kistorna eller »cylindrarna» sammanskruvats av
fyra gjutna plåtar och sedan täckts med ett lock vid vardera änden, genom vilket
kolvstången går. I dessa lock sitta sugventilerna. Kolvarna uppbäras av kolvstängerna
och dessa i sin ordning av trissor.
Med den av ångmaskintillverkningen nödvändiggjorda utvecklingen av
maskinbyggnadskonsten följde emellertid även att kistblåsmaskinerna ersattes med
cylinder-blåsmaskiner, ej blott därför att man lärde sig tillverka cylindrar och kolvar, utan även
