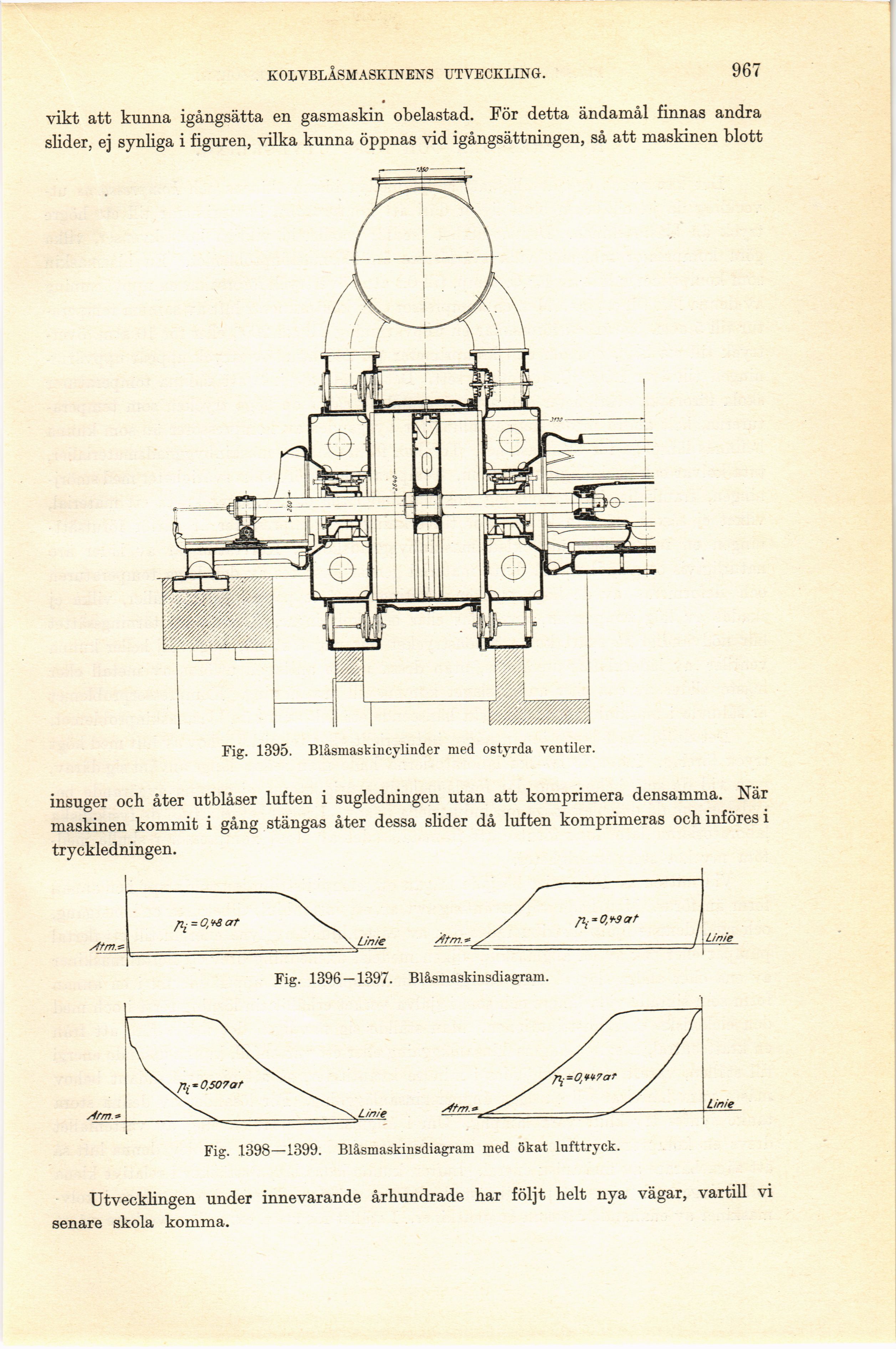

KOLVBLÅSMASKINENS UTVECKLING.
967
vikt att kunna igångsätta en gasmaskin obelastad. För detta ändamål finnas andra
slider, ej synliga i figuren, vilka kunna öppnas vid igångsättningen, så att maskinen blott
Fig. 1395. Blåsmaskincylinder med ostyrda ventiler.
insuger och åter utblåser luften i sugledningen utan att komprimera densamma. När
maskinen kommit i gång stängas åter dessa slider då luften komprimeras och införes i
tryckledningen.
Fig. 1398—1399. Blåsmaskinsdiagram med ökat lufttryck.
Fig. 1396 — 1397. Blåsmaskinsdiagram.
Utvecklingen under innevarande århundrade har följt helt nya vägar, vartill vi
senare skola komma.
