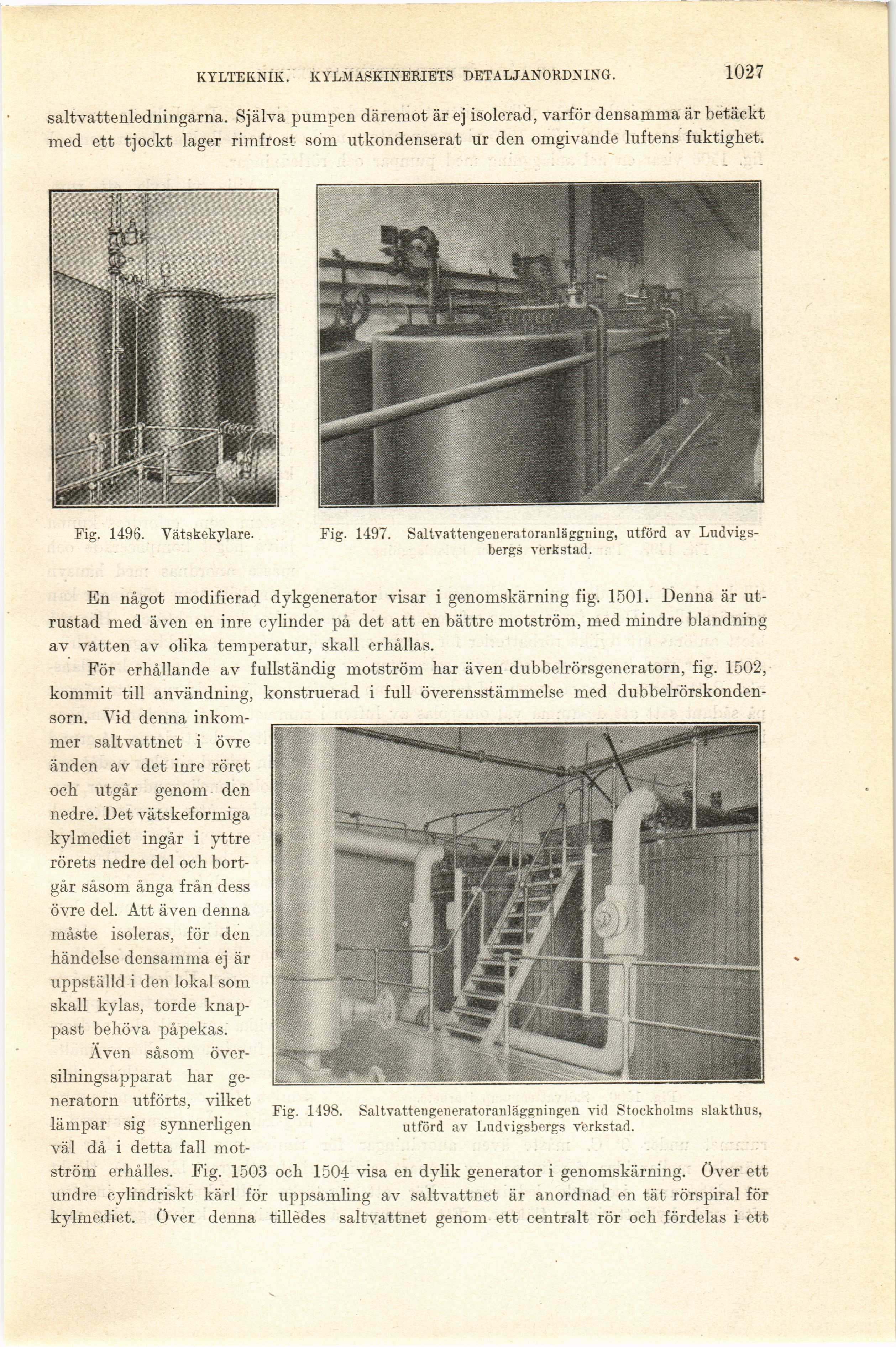

KYLTEKNIK. KYLMASKINERIETS DETALJANORDNING.
1027
saltvattenledningarna. Själva pumpen däremot är ej isolerad, varför densamma är betäckt
med ett tjockt lager rimfrost som utkondenserat ur den omgivande luftens fuktighet.
Fig. 1496. Vätskekylare.
Fig. 1497. Saltvattengeneratoranläggniug, utförd av
Ludvigs-bergs verkstad.
Fig. 1498. Saltvattengeneratoranläggningen vid Stockholms slakthus,
utförd av Ludvigsbergs Verkstad.
En något modifierad dykgenerator visar i genomskärning fig. 1501. Denna är
utrustad med även en inre cylinder på det att en bättre motström, med mindre blandning
av vatten av olika temperatur, skall erhållas.
För erhållande av fullständig motström har även dubbelrörsgeneratorn, fig. 1502,
kommit till användning, konstruerad i full överensstämmelse med
dubbelrörskonden-sorn. Vid denna
inkommer saltvattnet i övre
änden av det inre röret
och utgår genom den
nedre. Det vätskeformiga
kylmediet ingår i yttre
rörets nedre del och
bortgår såsom ånga från dess
övre del. Att även denna
måste isoleras, för den
händelse densamma ej är
uppställd i den lokal som
skall kylas, torde
knappast behöva påpekas.
Även såsom
över-silningsapparat har
generatorn utförts, vilket
lämpar sig synnerligen
väl då i detta fall
mot
ström erhålles. Fig. 1503 och 1504 visa en dylik generator i genomskärning, över ett
undre cylindriskt kärl för uppsamling av saltvattnet är anordnad en tät rörspiral för
kylmediet. Över denna tillèdes saltvattnet genom ett centralt rör och fördelas i ett
