1034
DE LÅGA TEMPERATURERNAS TEKNIK.

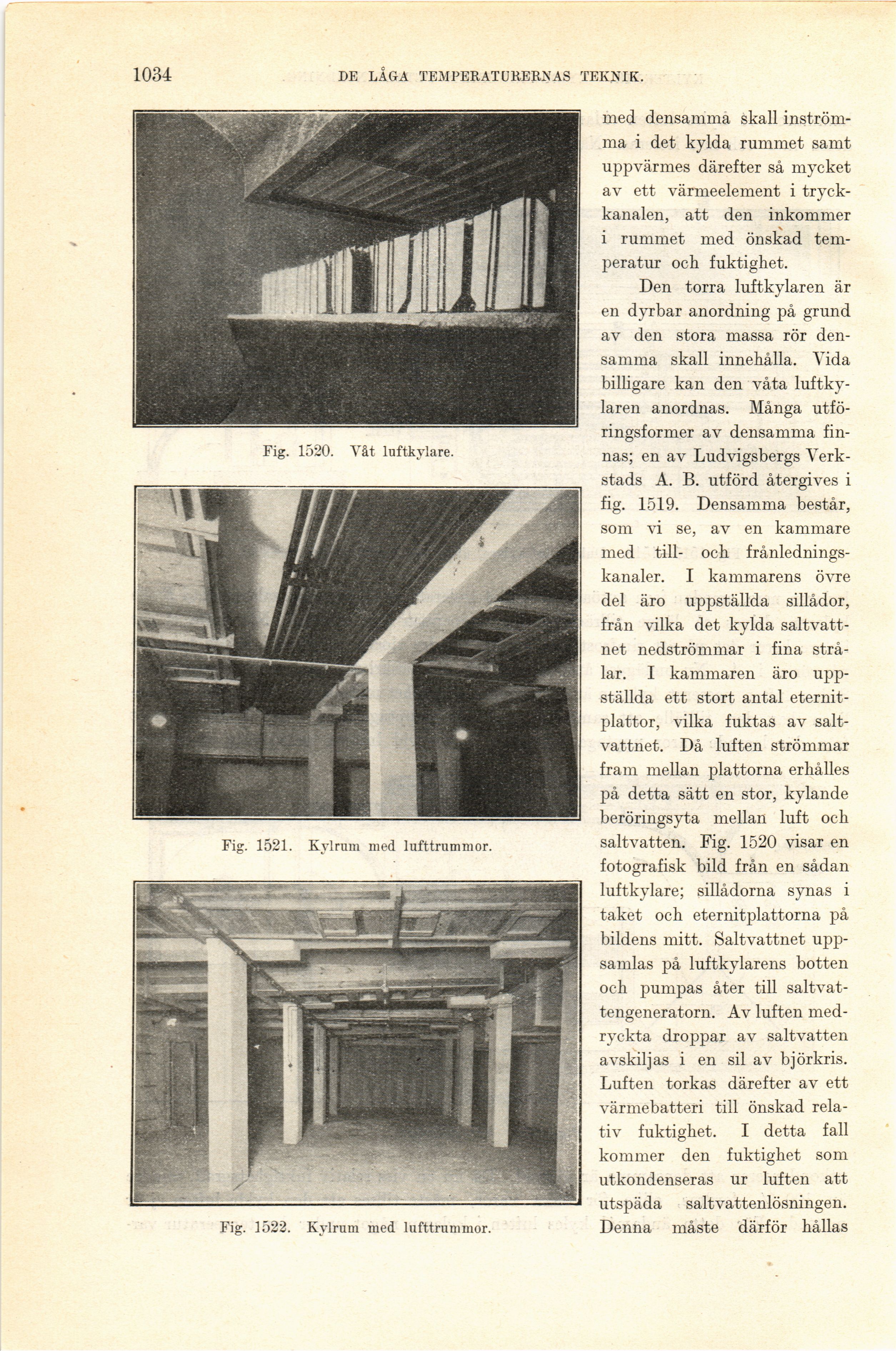

Fig. 1520. Våt luftkylare.
Fig. 1521. Kylrum med lufttrummor.
Fig. 1522. Kylrum med lufttrummor.
med densamma skall
inströmma i det kylda rummet samt
uppvärmes därefter så mycket
av ett värmeelement i
tryckkanalen, att den inkommer
i rummet med önskad
temperatur och fuktighet.
Den torra luftkylaren är
en dyrbar anordning på grund
av den stora massa rör
densamma skall innehålla. Vida
billigare kan den våta
luftkylaren anordnas. Många
utfö-ringsformer av densamma
finnas; en av Ludvigsbergs
Verkstads A. B. utförd återgives i
fig. 1519. Densamma består,
som vi se, av en kammare
med till- och
frånlednings-kanaler. I kammarens övre
del äro uppställda sillådor,
från vilka det kylda
saltvattnet nedströmmar i fina
strålar. I kammaren äro
uppställda ett stort antal
eternit-plattor, vilka fuktas av
saltvattnet. Då luften strömmar
fram mellan plattorna erhålles
på detta sätt en stor, kylande
beröringsyta mellan luft och
saltvatten. Fig. 1520 visar en
fotografisk bild från en sådan
luftkylare; sillådorna synas i
taket och eternitplattorna på
bildens mitt. Saltvattnet
uppsamlas på luftkylarens botten
och pumpas åter till
saltvattengeneratorn. Av luften
medryckta droppar av saltvatten
avskiljas i en sil av björkris.
Luften torkas därefter av ett
värmebatteri till önskad
relativ fuktighet. I detta fall
kommer den fuktighet som
utkondenseras ur luften att
utspäda saltvattenlösningen.
Denna måste därför hållas
