KONDENSERING AV GASER. FRAMSTÄLLNING AV FLYTANDE LUFT.
1053

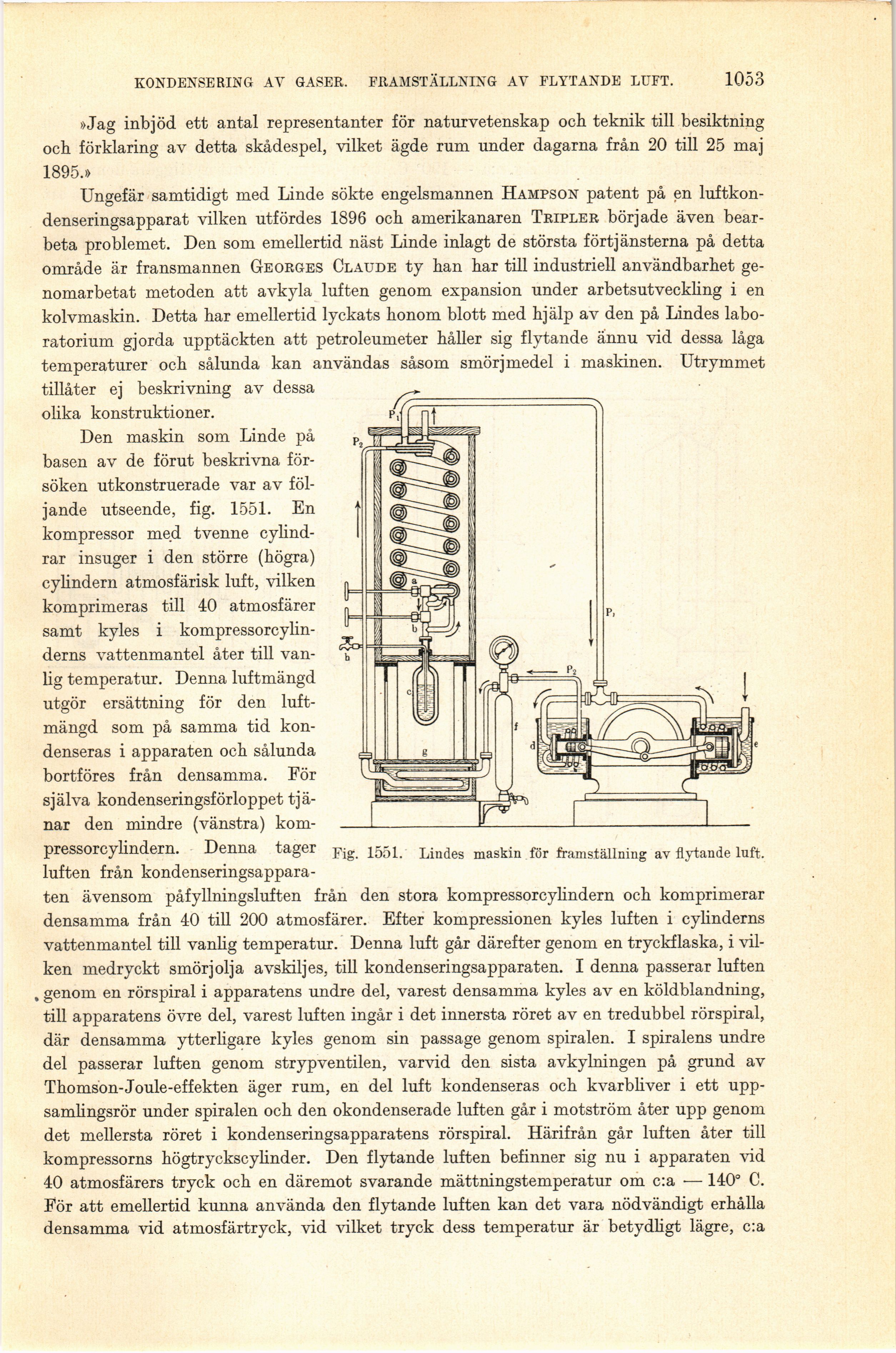

Fig. 1551. Lindes maskin för framställning av flytande luft.
»Jag inbjöd ett antal representanter för naturvetenskap och teknik till besiktning
och förklaring av detta skådespel, vilket ägde rum under dagarna från 20 till 25 maj
1895.»
Ungefär samtidigt med Linde sökte engelsmannen Hampson patent på en
luftkon-denseringsapparat vilken utfördes 1896 och amerikanaren Tripler började även
bearbeta problemet. Den som emellertid näst Linde inlagt de största förtjänsterna på detta
område är fransmannen Georges Claude ty han har till industriell användbarhet
genomarbetat metoden att avkyla luften genom expansion under arbetsutveckling i en
kolvmaskin. Detta har emellertid lyckats honom blott med hjälp av den på Lindes
laboratorium gjorda upptäckten att petroleumeter håller sig flytande ännu vid dessa låga
temperaturer och sålunda kan användas såsom smörjmedel i maskinen. Utrymmet
tillåter ej beskrivning av dessa
olika konstruktioner.
Den maskin som Linde på
basen av de förut beskrivna
försöken utkonstruerade var av
följande utseende, fig. 1551. En
kompressor med tvenne
cylindrar insuger i den större (högra)
cylindern atmosfärisk luft, vilken
komprimeras till 40 atmosfärer
samt kyles i
kompressorcylinderns vattenmantel åter till
vanlig temperatur. Denna luftmängd
utgör ersättning för den
luftmängd som på samma tid
kondenseras i apparaten och sålunda
bortföres från densamma. För
själva kondenseringsförloppet
tjänar den mindre (vänstra)
kompressorcylindern. Denna tager
luften från kondenseringsappara-
ten ävensom påfyllningsluften från den stora kompressorcylindern och komprimerar
densamma från 40 till 200 atmosfärer. Efter kompressionen kyles luften i cylinderns
vattenmantel till vanlig temperatur. Denna luft går därefter genom en tryckflaska, i
vilken medryckt smörjolja avskiljes, till kondenseringsapparaten. I denna passerar luften
, genom en rörspiral i apparatens undre del, varest densamma kyles av en köldblandning,
till apparatens övre del, varest luften ingår i det innersta röret av en tredubbel rörspiral,
där densamma ytterligare kyles genom sin passage genom spiralen. I spiralens undre
del passerar luften genom strypventilen, varvid den sista avkylningen på grund av
Thomson-Joule-effekten äger rum, en del luft kondenseras och kvarbliver i ett
upp-samlingsrör under spiralen och den okondenserade luften går i motström åter upp genom
det mellersta röret i kondenseringsapparatens rörspiral. Härifrån går luften åter till
kompressorns högtryckscylinder. Den flytande luften befinner sig nu i apparaten vid
40 atmosfärers tryck och en däremot svarande mättningstemperatur om c:a — 140° C.
För att emellertid kunna använda den flytande luften kan det vara nödvändigt erhålla
densamma vid atmosfärtryck, vid vilket tryck dess temperatur är betydligt lägre, c:a
