1060

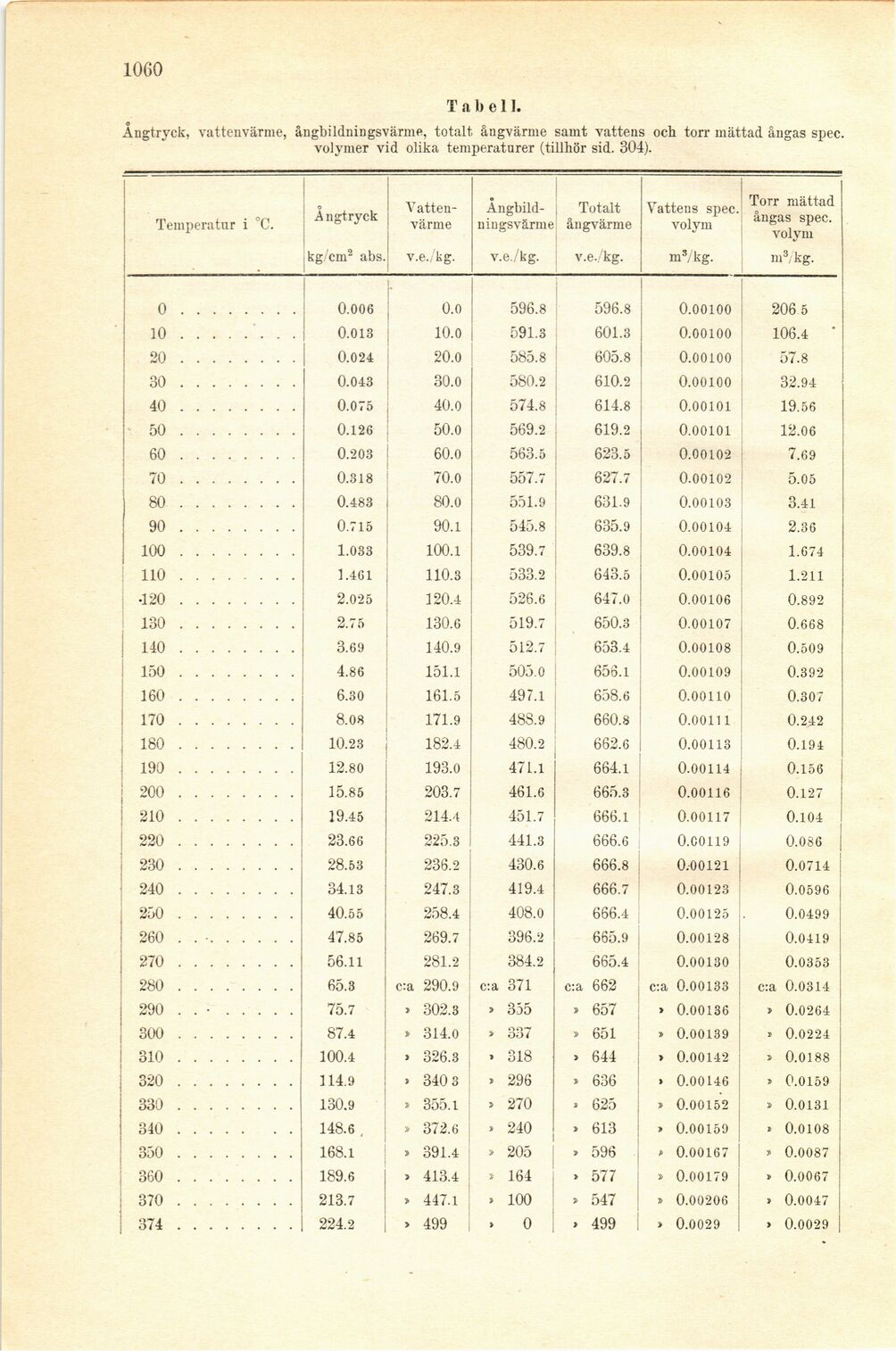

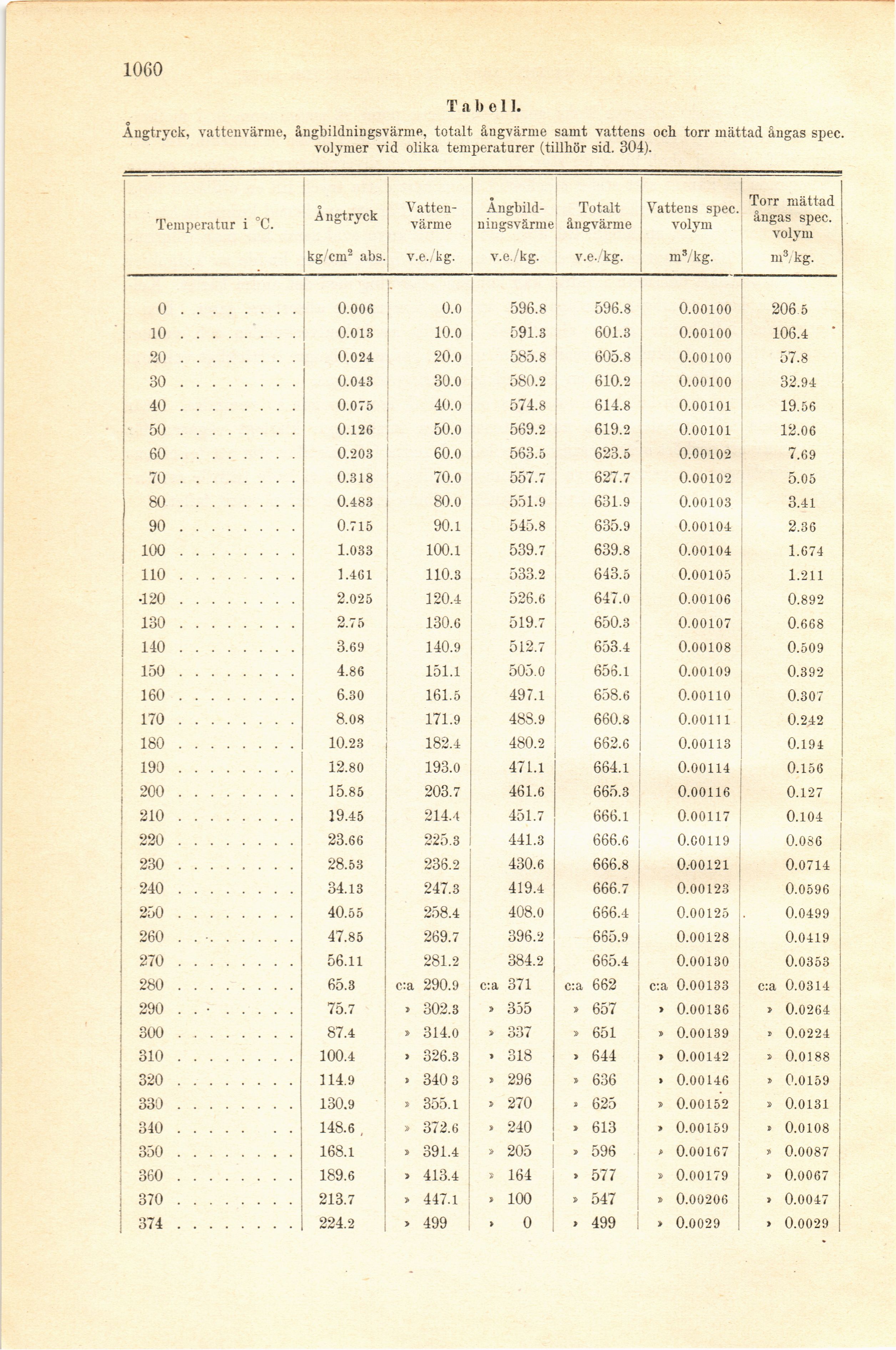

Tabell.
Ångtryck, vattenvärme, ångbildningsvärme, totalt ångvärme samt vattens och torr mättad ångas spec.
volymer vid olika temperaturer (tillhör sid. 304).
Temperatur i °C. Å ngtryck kg/cm2 abs. [-Vattenvärme-] {+Vatten- värme+} v.e./kg. [-Ångbildningsvärme-] {+Ångbild- ningsvärme+} v.e./kg. Totalt ångvärme v.e./kg. Vattens spec. volym m3/kg. Torr mättad ångas spec. volym ms/kg.
0 0.006 O.o 596.8 596.8 O.0010O 2065
10 0.013 10.0 591.3 601.3 0.00100 106.4 ’
20 0.024 20.0 585.8 605.8 0.00100 57.8
30 0.043 30.0 580.2 610.2 O.00100 32.94
40 0.075 40.0 574.8 614.8 0.00101 19.56
50 0.126 50.0 569.2 619.2 0.00101 12.06
60 0.203 60.0 563.5 623.5 0.00102 7.69
70 0.318 70.0 557.7 627.7 0.00102 5.05
80 0.483 80.0 551.9 631.9 0.00103 3.41
90 0.715 90.1 545.8 635.9 0.00104 2.36
100 1.033 100.1 539.7 639.8 0.00104 1.674
110 1.461 110.3 533.2 643.5 0.00105 1.211
•120 2.025 120.4 526.6 647.0 0.00106 0.892
130 2.75 130.6 519.7 650.3 0.00107 0.668
j 140 3.69 140.9 512.7 653.4 0.00108 0.509
150 4.86 151.1 505.0 656.1 0.00109 0.392
160 6.30 161.5 497.1 658.6 0.00110 0.307
170 8.08 171.9 488.9 660.8 0.00111 0.242
j 180 10.23 182.4 480.2 662.6 0.00113 0.194
190 12.80 193.0 471.1 664.1 0.00114 0.156
i 200 15.85 203.7 461.6 665.3 0.00116 0.127
210 19.45 214.4 451.7 666.1 0.00117 0.104
’ 220 23.66 225.3 441.3 666.6 0.00119 0.086
230 28.53 236.2 430.6 666.8 0.00121 0.0714
240 34.13 247.3 419.4 666.7 0.00123 0.0596
. 250 40.55 258.4 408.0 666.4 0.00125 0.0499
260 .. ■ 47.85 269.7 396.2 665.9 0.00128 0.0419
, 270 56.11 281.2 384.2 665.4 0.00130 0.0353
; 280 65.3 c:a 290.9 c:a 371 c:a 662 c:a 0.00133 c:a 0.0314
290 .. • 75.7 > 302.3 > 355 » 657 » 0.00136 > 0.0264
300 87.4 > 314.0 > 337 » 651 » 0.00139 > 0.0224
310 100.4 > 326.3 > 318 » 644 > 0.00142 » 0.0188
320 114.9 » 340 3 > 296 » 636 » 0.00146 > 0.0159
330 130.9 » 355.1 > 270 » 625 > 0.00152 » 0.0131
340 148.6 , » 372.6 » 240 > 613 > 0.00159 » 0.0108
350 168.1 » 391.4 > 205 » 596 > 0.00167 > 0.0087
360 189.6 > 413.4 > 164 > 577 > 0.00179 » 0.0067
370 213.7 > 447.1 > 100 » 547 » 0.00206 > 0.0047
374 224.2 > 499 » 0 > 499 » 0.0029 > 0.0029
