FÖRBEREDANDE MEKANISK BEARBETNING. PRESSNING.
67
ligger, har möjlighet att försätta vattnet med s. k. frostskyddsmedel (glycerin,
klor-kalcium etc.), varigenom nödvändigheten av att under den kalla årstiden av denna
orsak hålla ifrågavarande arbetslokaler uppvärmda bortfaller.
Smidespressar. Rent hydrauliska pressar med ackumulatorer
utföras enligt flera olika konstruktioner. Fig. 84 framställer en av de enklare typerna.
Under golvets nivå befinner sig bottenstycket e, vilket uppbär städet b. Fyra kraftiga
pelare förbinda bottenstycket med överstycket f och tjänstgöra samtidigt som styrning
för tvärstycket h, i vilket
presshuvudet c är infällt. I överstycket är
monterad presscylindern g, i vilken
löper en kolv, som upptager och
förmedlar vattentrycket till
tvärstycket, med vilket den är fast
förbunden. Vid dessa stora pressar
användes presscylindern endast för
nedpressningen av kolven och det
därmed förenade presshuvudet,
under det att för dettas upplyftande i
höj dläge de tvenne mindre, å ömse
sidor om den stora presscylindern
belägna cylindrarna d komma till
användning. Fördelen med denna
anordning ligger däruti, att vatten
av högsta tryck endast behöver
användas för nedpressandet av
kolven, då det för presshuvudets
upplyftande, som fordrar
förhållandevis ringa kraft, är tillfyllest att
använda en mindre kvantitet vatten av
lägre tryck. För att ytterligare spara
på tryckvattnet har på senare tid den
viktiga förbättringen gj orts, att detta
endast kommer till användning för
det egentliga pressarbetet, i det att
det vatten, som erfordras för fyllande
av presscylindern, erhålles från en
stundom ovanpå pressen monterad
behållare. Först då presshuvudet
kommit så långt ned, att själva
pressarbetet kan taga sin början,
avstänges tilloppet för
fyllnadsvatt-net, och högtrycksvatten tillföres.
Vanligtvis förses de större pressarna med städ, som ej äro fast förbundna med
bottenstycket, utan medelst en hydraulisk cylinder kunna förflyttas i horisontal led, så att
de Irunna föras utanför pressen, varigenom arbetet vid utbyte av städ och sänken högst
betydligt förenklas.

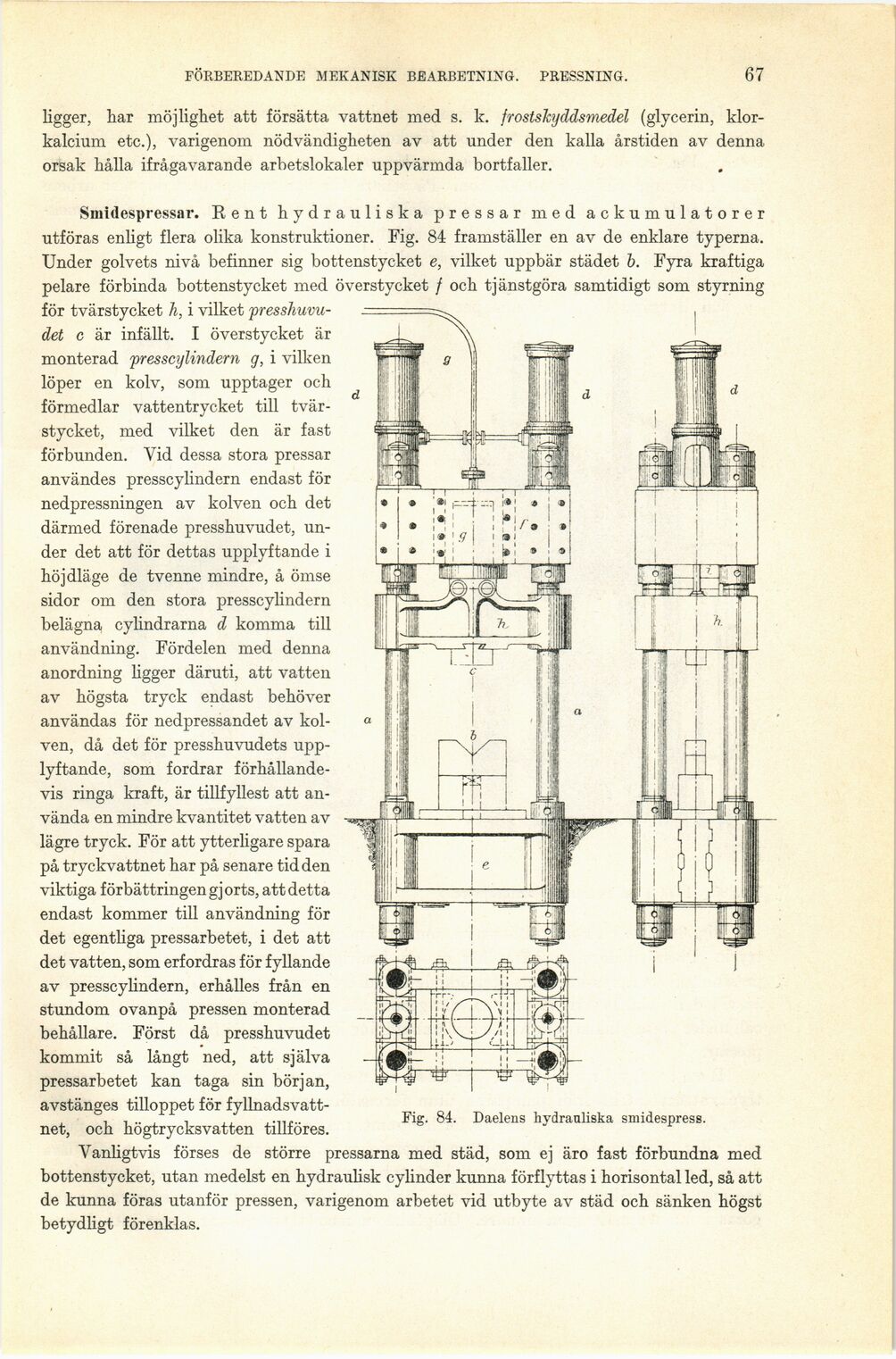

Fig. 84. Daelens hydrauliska smidespress.
