112
METALLERNAS BEARBETNING.
utförda av på mindre pelare liggande I-balkar, över vilka på tvären placerats räls. I
båda dessa fall sker förflyttningen av materialet antingen för hand eller med tillhjälp
av från elektriska traverser nedhängande krokar
eller lyftmagneter. önskar man en kontinuerlig
förflyttning av valsgodset över kylbädden, kan
detta ske därigenom, att den sist beskrivna
kylbädden förses med släpanordning. Detta är det
vanligaste och utföres för räls, balkar etc. i
allmänhet på så sätt, att längs kylbäddens båda
längdsidor framdragas rullbanor, och att
släpanordningen sträcker sig över såväl kylbädden som de
båda rullbanorna (fig. 164). Det från valsverk
och sax kommande färdigvalsade materialet till-
föres på den ena rullbanan och fattas av släpanordningen, vilken för det ut på
kylbädden samt småningom tvärs över denna och ut på den andra rullbanan, som
bort-transporterar det för syning, riktning o. s. v. Vid kylbäddar för uppklippta ämnen, som
endast hava en mindre längd, betjänar man sig ofta i stället för släpanordningar av
avskjutningsanordningar, vilka drivas medelst hydrauliska cylindrar eller elektriska mo-

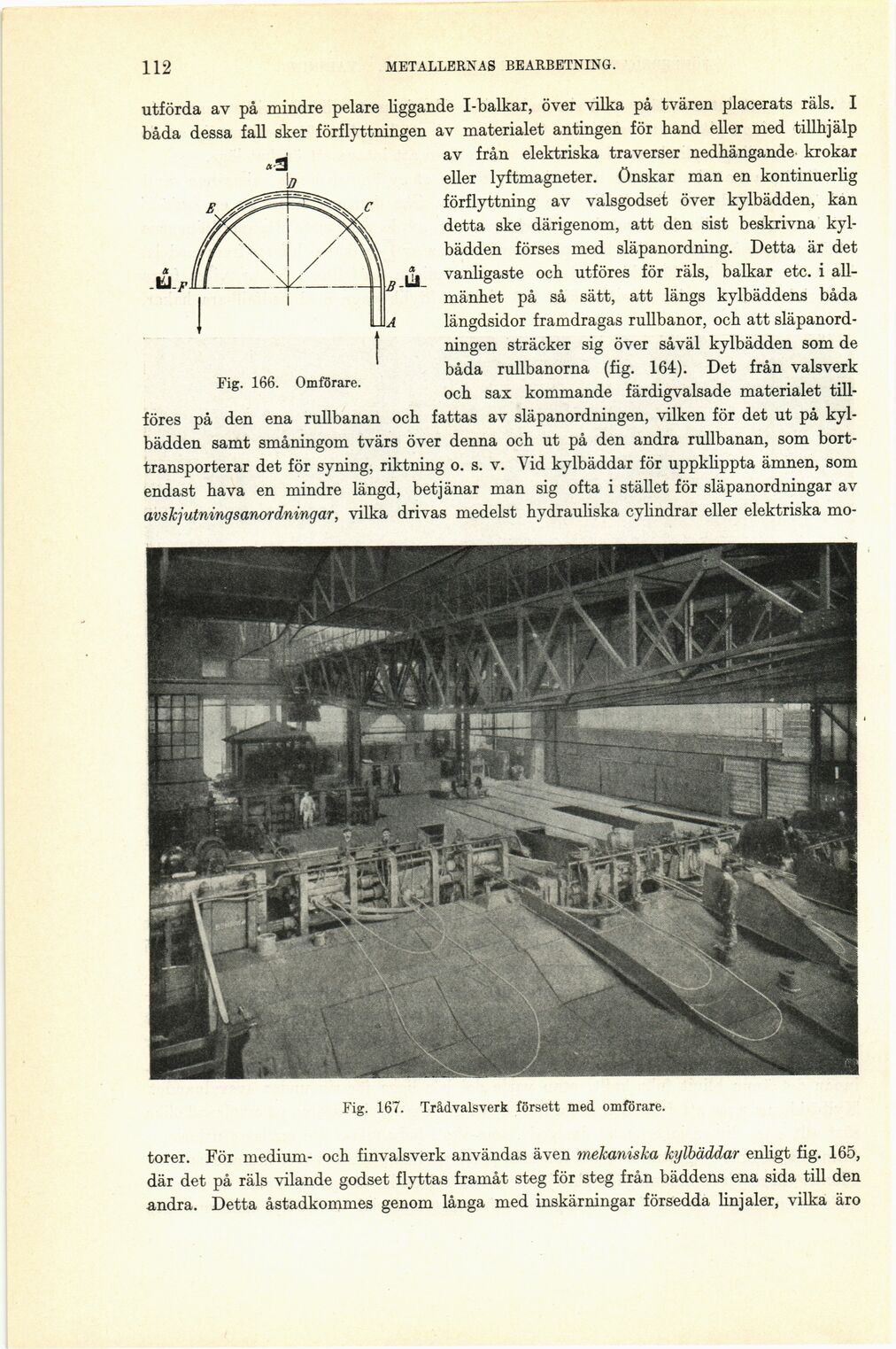

Fig. 167. Trådvalsverk försett med omförare.
torer. För medium- och finvalsverk användas även mekaniska kylbäddar enligt fig. 165,
där det på räls vilande godset flyttas framåt steg för steg från bäddens ena sida till den
andra. Detta åstadkommes genom långa med inskärningar försedda linjaler, vilka äro
Fig. 166. Omförare.
