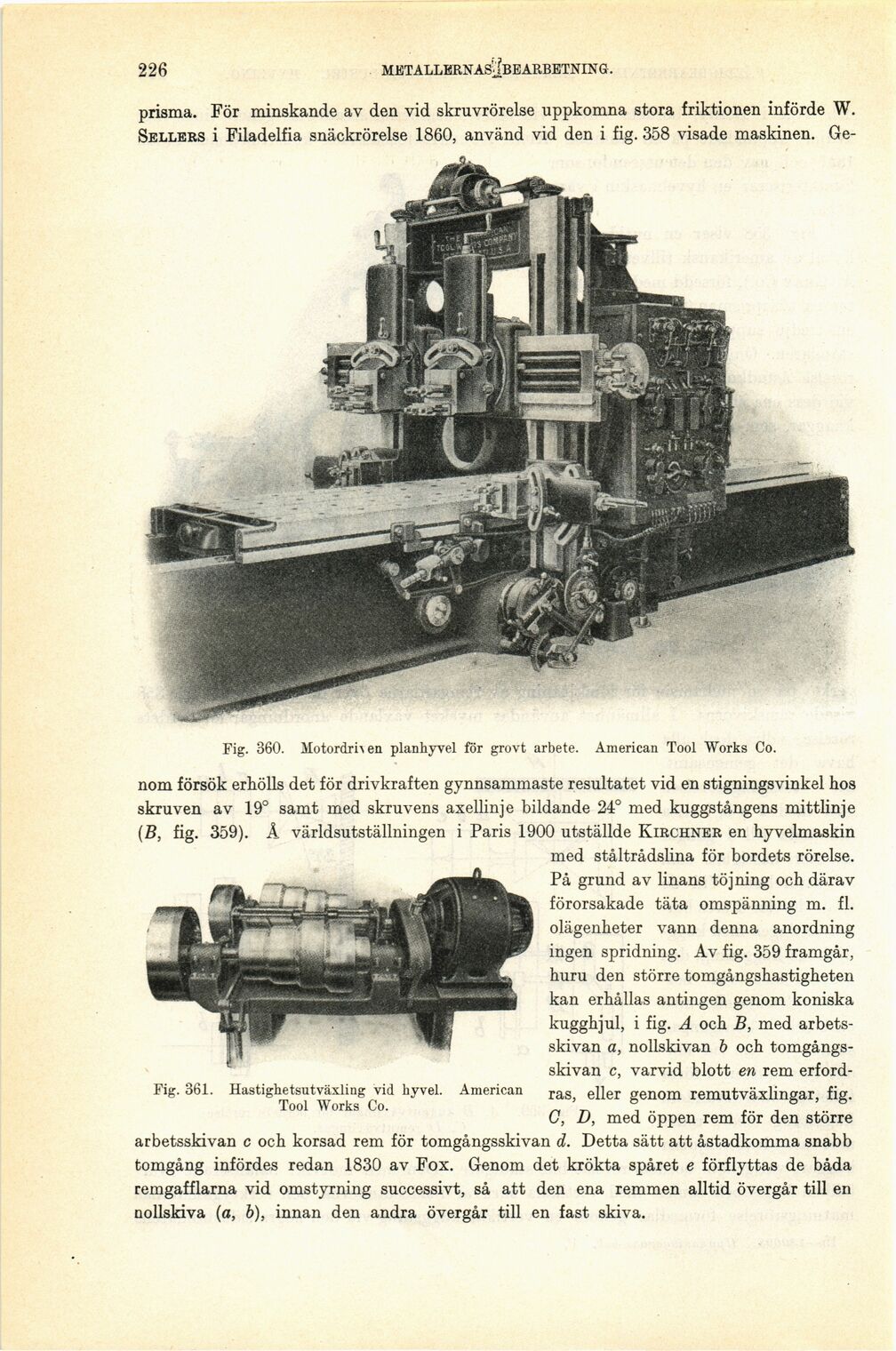

226
METALLERNAS^BE ARBETNING.
prisma. För minskande av den vid skruvrörelse uppkomna stora friktionen införde W.
Sellers i Filadelfia snäckrörelse 1860, använd vid den i fig. 358 visade maskinen. Ge-
Fig. 360. Motordriven planhyvel för grovt arbete. American Tool Works Co.
Fig. 361. Hastighetsutväxling vid hyvel. American
Tool Works Co.
nom försök erhölls det för drivkraften gynnsammaste resultatet vid en stigningsvinkel hos
skruven av 19° samt med skruvens axellinje bildande 24° med kuggstångens mittlinje
(B, fig. 359). Å världsutställningen i Paris 1900 utställde Kirchner en hyvelmaskin
med ståltrådslina för bordets rörelse.
På grund av linans töj ning och därav
förorsakade täta omspänning m. fl.
olägenheter vann denna anordning
ingen spridning. Av fig. 359 framgår,
huru den större tomgångshastigheten
kan erhållas antingen genom koniska
kugghjul, i fig. A och B, med
arbets-skivan a, nollskivan b och
tomgångs-skivan c, varvid blott en rem
erfordras, eller genom remutväxlingar, fig.
C, D, med öppen rem för den större
arbetsskivan c och korsad rem för tomgångsskivan d. Detta sätt att åstadkomma snabb
tomgång infördes redan 1830 av Fox. Genom det krökta spåret e förflyttas de båda
remgafflarna vid omstyrning successivt, så att den ena remmen alltid övergår till en
nollskiva (a, &), innan den andra övergår till en fast skiva.
