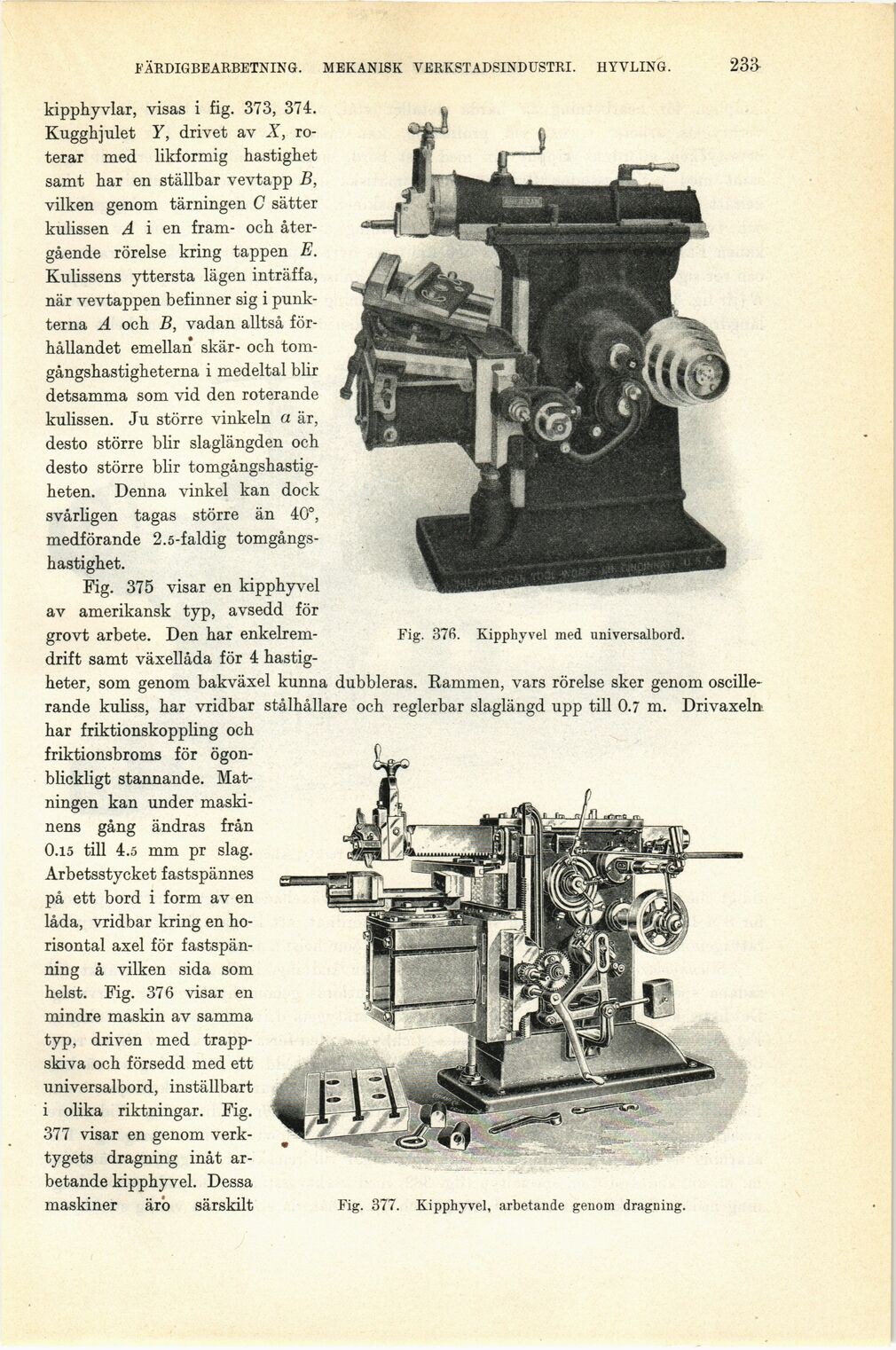

FÄRDIGBEARBETNING. MEKANISK VERKSTADSINDUSTRI. HYVLING.
23a
kipphyvlar, visas i fig. 373, 374.
Kugghjulet Y, drivet av X,
roterar med likformig hastighet
samt har en ställbar vevtapp B,
vilken genom tärningen C sätter
kulissen Ål i en fram- och
återgående rörelse kring tappen E.
Kulissens yttersta lägen inträffa,
när vevtappen befinner sig i
punkterna A och B, vadan alltså
förhållandet emellan skär- och
tom-gångshastigheterna i medeltal blir
detsamma som vid den roterande
kulissen. Ju större vinkeln a är,
desto större blir slaglängden och
desto större blir
tomgångshastig-heten. Denna vinkel kan dock
svårligen tagas större än 40°,
medförande 2.5-faldig
tomgångs-hastighet.
Fig. 375 visar en kipphyvel
av amerikansk typ, avsedd för
grovt arbete. Den har
enkelrem-drift samt växellåda för 4
hastig
heter, som genom bakväxel kunna dubbleras. Rammen, vars rörelse sker genom
oscille-rande kuliss, har vridbar stålhållare och reglerbar slaglängd upp till 0.7 m. Drivaxeln
har friktionskoppling och
friktionsbroms för
ögonblickligt stannande.
Matningen kan under
maskinens gång ändras från
0.15 till 4.5 mm pr slag.
Arbetsstycket fastspännes
på ett bord i form av en
låda, vridbar kring en
horisontal axel för
fastspänning å vilken sida som
helst. Fig. 37 6 visar en
mindre maskin av samma
typ, driven med
trapp-skiva och försedd med ett
universalbord, inställbart
i olika riktningar. Fig.
377 visar en genom
verktygets dragning inåt
arbetande kipphyvel. Dessa
maskiner äro särskilt
Fig. 376. Kipphyvel med universalbord.
Fig. 377. Kipphyvel, arbetande genom dragning.
