SPECIALTILLVERKNINGAR. EGGVERKTYG. KNIVAR.
295

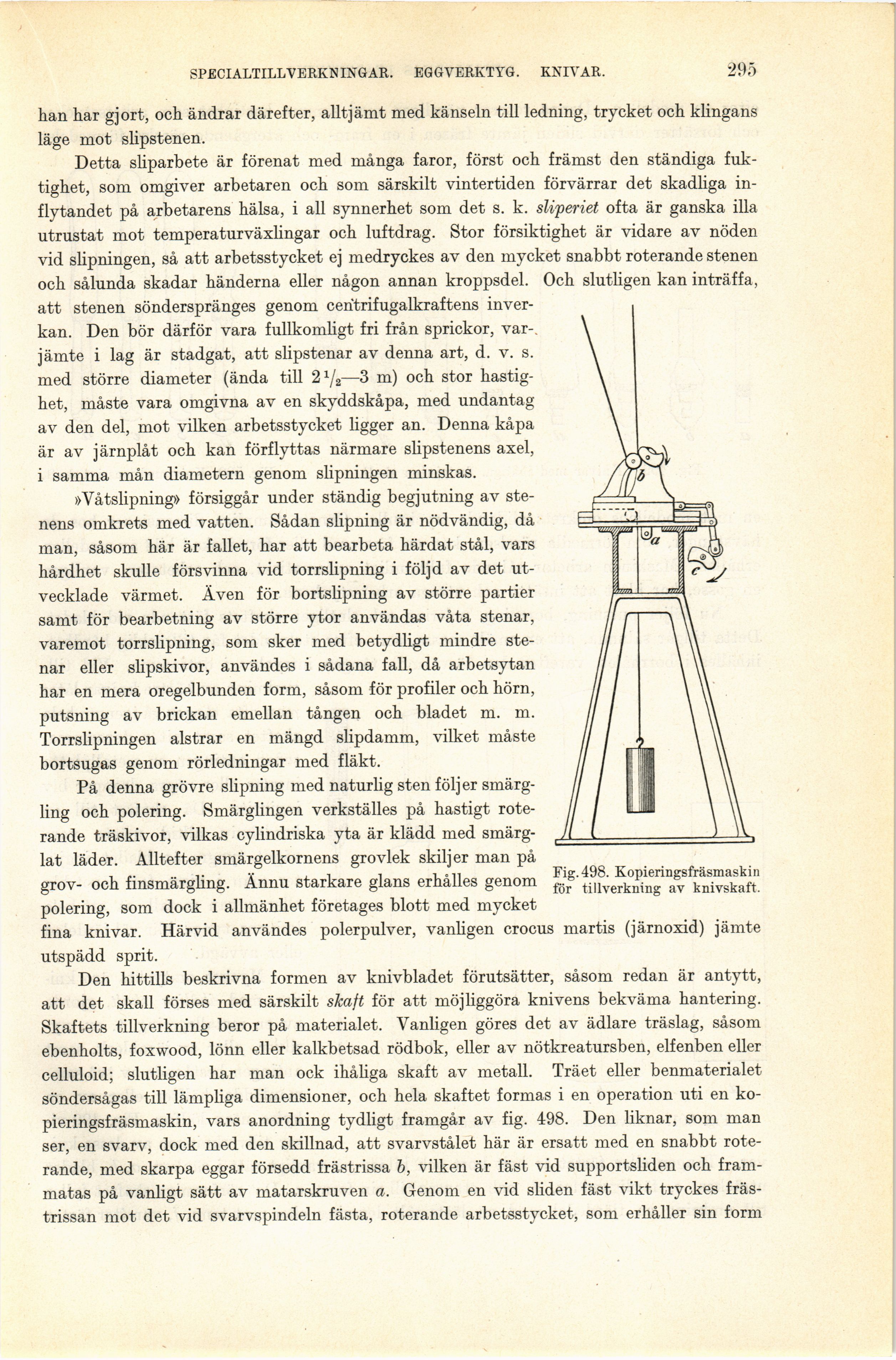

Fig. 498. Kopieringsfräsmaskin
för tillverkning av knivskaft.
han har gjort, och ändrar därefter, alltjämt med känseln till ledning, trycket och klingans
läge mot slipstenen.
Detta sliparbete är förenat med många faror, först och främst den ständiga
fuktighet, som omgiver arbetaren och som särskilt vintertiden förvärrar det skadliga
inflytandet på arbetarens hälsa, i all synnerhet som det s. k. sliperiet ofta är ganska illa
utrustat mot temperaturväxlingar och luftdrag. Stor försiktighet är vidare av nöden
vid slipningen, så att arbetsstycket ej medryckes av den mycket snabbt roterande stenen
och sålunda skadar händerna eller någon annan kroppsdel. Och slutligen kan inträffa,
att stenen sönderspränges genom ceritrifugalkraftens
inverkan. Den bör därför vara fullkomligt fri från sprickor, var-,
jämte i lag är stadgat, att slipstenar av denna art, d. v. s.
med större diameter (ända till 2^2—3 m) och stor
hastighet, måste vara omgivna av en skyddskåpa, med undantag
av den del, mot vilken arbetsstycket ligger an. Denna kåpa
är av järnplåt och kan förflyttas närmare slipstenens axel,
i samma mån diametern genom slipningen minskas.
»Våtslipning» försiggår under ständig begjutning av
stenens omkrets med vatten. Sådan slipning är nödvändig, då
man, såsom här är fallet, har att bearbeta härdat stål, vars
hårdhet skulle försvinna vid torrslipning i följd av det
utvecklade värmet. Även för bortslipning av större partier
samt för bearbetning av större ytor användas våta stenar,
varemot torrslipning, som sker med betydligt mindre
stenar eller slipskivor, användes i sådana fall, då arbetsytan
har en mera oregelbunden form, såsom för profiler och hörn,
putsning av brickan emellan tången och bladet m. m.
Torrslipningen alstrar en mängd slipdamm, vilket måste
bortsugas genom rörledningar med fläkt.
På denna grövre slipning med naturlig sten följ er
smärg-ling och polering. Smärglingen verkställes på hastigt
roterande träskivor, vilkas cylindriska yta är klädd med
smärg-lat läder. Alltefter smärgelkornens grovlek skiljer man på
grov- och finsmärgling. Ännu starkare glans erhålles genom
polering, som dock i allmänhet företages blott med mycket
fina knivar. Härvid användes polerpulver, vanligen crocus martis (järnoxid) jämte
utspädd sprit.
Den hittills beskrivna formen av knivbladet förutsätter, såsom redan är antytt,
att det skall förses med särskilt skaft för att möjliggöra knivens bekväma hantering.
Skaftets tillverkning beror på materialet. Vanligen göres det av ädlare träslag, såsom
ebenholts, foxwood, lönn eller kalkbetsad rödbok, eller av nötkreatursben, elfenben eller
celluloid; slutligen har man ock ihåliga skaft av metall. Träet eller benmaterialet
söndersågas till lämpliga dimensioner, och hela skaftet formas i en operation uti en
ko-pieringsfräsmaskin, vars anordning tydligt framgår av fig. 498. Den liknar, som man
ser, en svarv, dock med den skillnad, att svarvstålet här är ersatt med en snabbt
roterande, med skarpa eggar försedd frästrissa b, vilken är fäst vid supportsliden och
fram-matas på vanligt sätt av matarskruven a. Genom en vid sliden fäst vikt tryckes
fräs-trissan mot det vid svarvspindeln fästa, roterande arbetsstycket, som erhåller sin form
