370
METALLERNAS BEARBETNING.

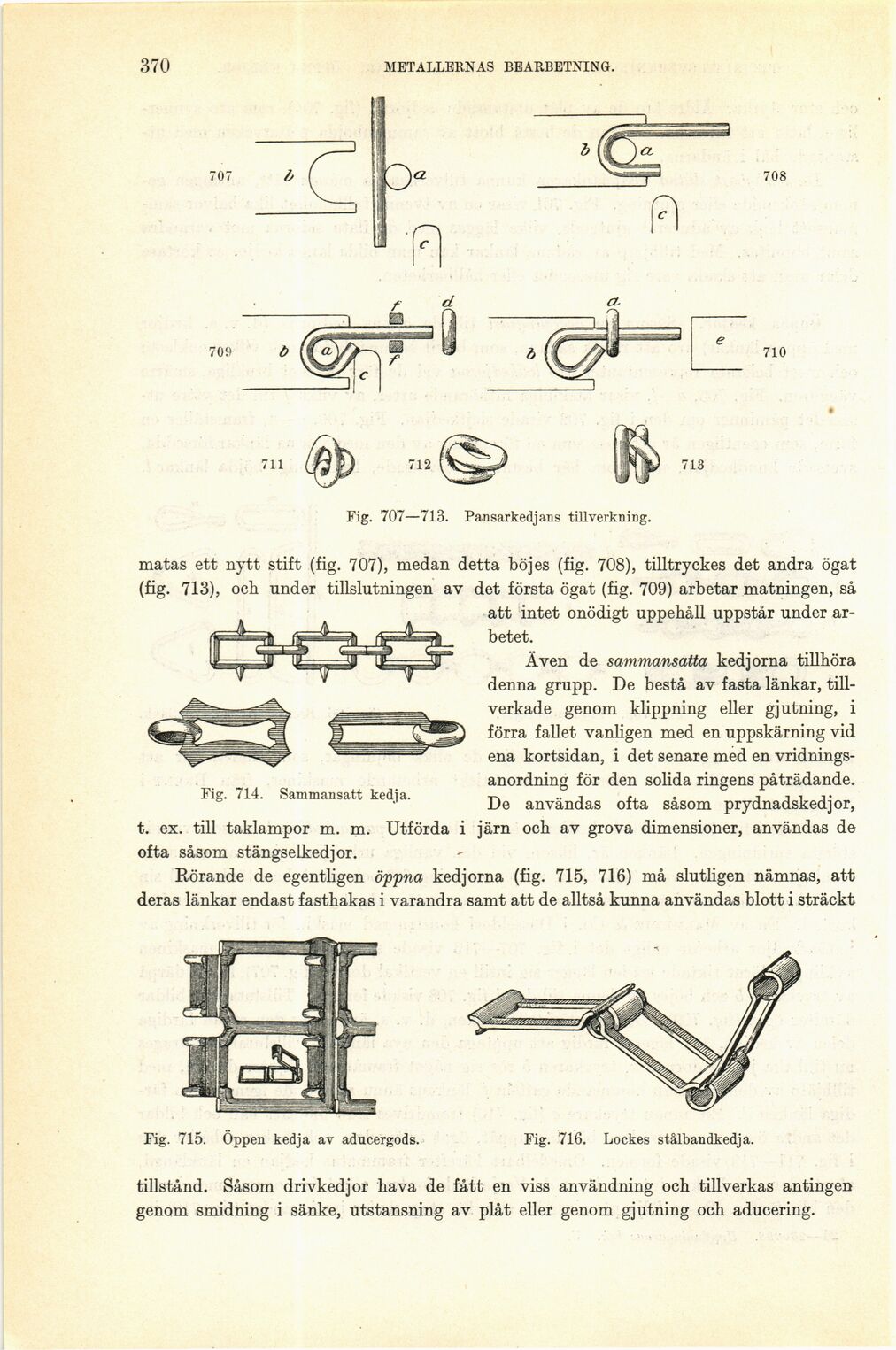

Fig. 707—713. Pansarkedjans tillverkning.
matas ett nytt stift (fig. 707), medan detta böjes (fig. 708), tilltryckes det andra ögat
(fig. 713), och under tillslutningen av det första ögat (fig. 709) arbetar matningen, så
att intet onödigt uppehåll uppstår under
arbetet.
Även de sammansatta kedjorna tillhöra
denna grupp. De bestå av fasta länkar,
tillverkade genom klippning eller gjutning, i
förra fallet vanligen med en uppskärning vid
ena kortsidan, i det senare med en
vridnings-anordning för den solida ringens påträdande.
De användas ofta såsom prydnadskedjor,
t. ex. till taklampor m. m. Utförda i järn och av grova dimensioner, användas de
ofta såsom stängselkedjor.
Rörande de egentligen öppna kedjorna (fig. 715, 716) må slutligen nämnas, att
deras länkar endast fasthakas i varandra samt att de alltså kunna användas blott i sträckt
Fig. 714. Sammansatt kedja.
Fig. 715. Öppen kedja av aducergods.
Fig. 716. Lockes stålbandkedja.
tillstånd. Såsom drivkedjor hava de fått en viss användning och tillverkas antingen
genom smidning i sänke, utstansning av plåt eller genom gjutning och aducering.
