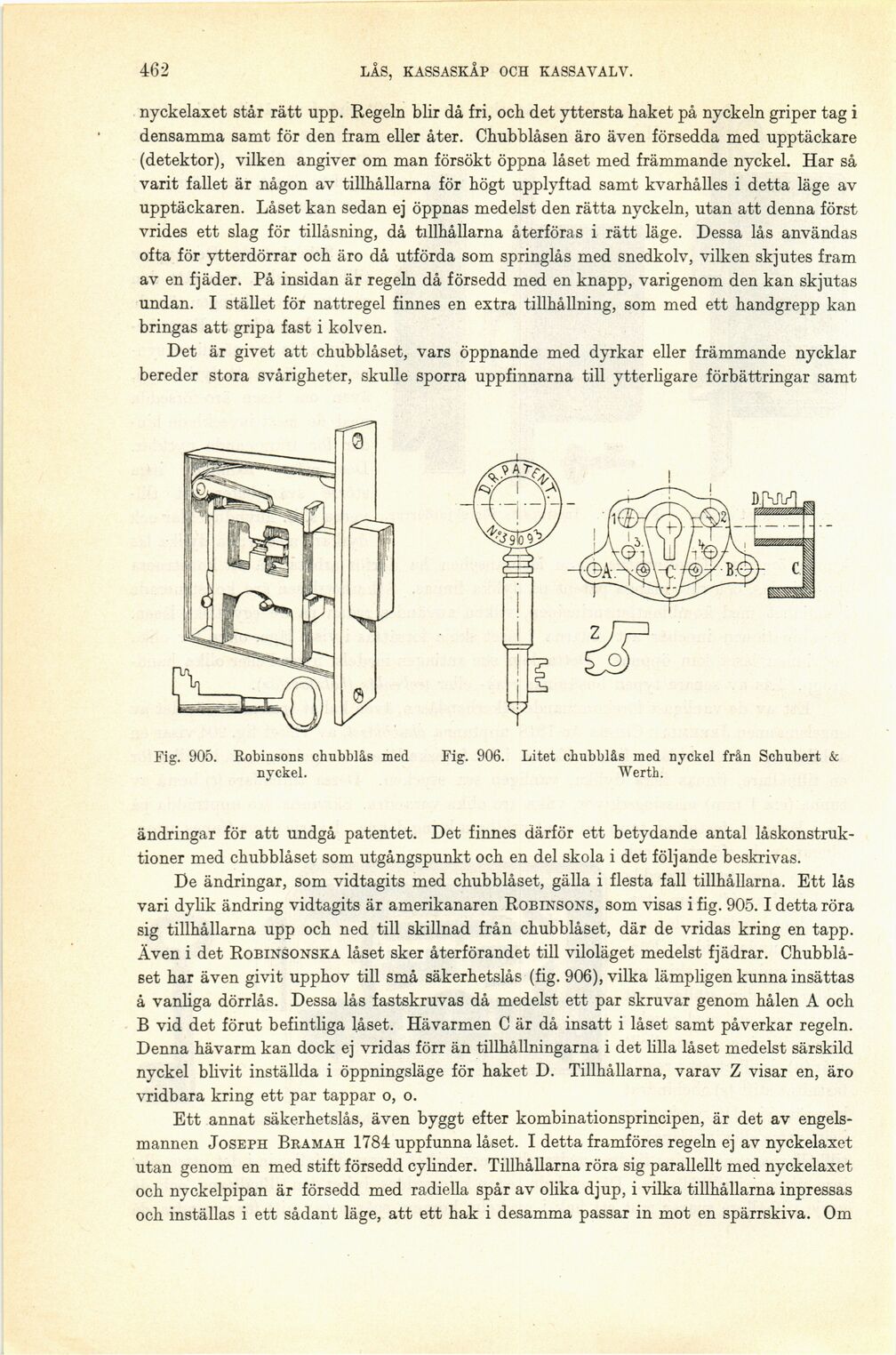

Full resolution (JPEG) - On this page / på denna sida - III. Lås, kassaskåp och kassavalv, av G. Wik - Lås
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
462
LÅS, KASSASKÅP OCH KASSAVALV.
nyckelaxet står rätt upp. Regeln blir då fri, och det yttersta haket på nyckeln griper tag i
densamma samt för den fram eller åter. Chubblåsen äro även försedda med upptäckare
(detektor), vilken angiver om man försökt öppna låset med främmande nyckel. Har så
varit fallet är någon av tillhållarna för högt upplyftad samt kvarhålles i detta läge av
upptäckaren. Låset kan sedan ej öppnas medelst den rätta nyckeln, utan att denna först
vrides ett slag för tillåsning, då tillhållarna återföras i rätt läge. Dessa lås användas
ofta för ytterdörrar och äro då utförda som springlås med snedkolv, vilken skjutes fram
av en fjäder. På insidan är regeln då försedd med en knapp, varigenom den kan skjutas
undan. I stället för nattregel finnes en extra tillhållning, som med ett handgrepp kan
bringas att gripa fast i kolven.
Det är givet att chubblåset, vars öppnande med dyrkar eller främmande nycklar
bereder stora svårigheter, skulle sporra uppfinnarna till ytterligare förbättringar samt
Fig. 905. Robinsons chubblås med.
nyckel.
Fig. 906. Litet chubblås med nyckel från Schubert &
Werth.
ändringar för att undgå patentet. Det finnes därför ett betydande antal
låskonstruktioner med chubblåset som utgångspunkt och en del skola i det följande beskrivas.
De ändringar, som vidtagits med chubblåset, gälla i flesta fall tillhållarna. Ett lås
vari dylik ändring vidtagits är amerikanaren Robinsons, som visas i fig. 905.1 detta röra
sig tillhållarna upp och ned till skillnad från chubblåset, där de vridas kring en tapp.
Även i det Robinsonska låset sker återförandet till viloläget medelst fjädrar.
Chubblåset har även givit upphov till små säkerhetslås (fig. 906), vilka lämpligen kunna insättas
å vanliga dörrlås. Dessa lås fastskruvas då medelst ett par skruvar genom hålen A och
B vid det förut befintliga låset. Hävarmen C är då insatt i låset samt påverkar regeln.
Denna hävarm kan dock ej vridas förr än tillhållningarna i det lilla låset medelst särskild
nyckel blivit inställda i öppningsläge för haket D. Tillhållarna, varav Z visar en, äro
vridbara kring ett par tappar o, o.
Ett annat säkerhetslås, även byggt efter kombinationsprincipen, är det av
engelsmannen Joseph Bramah 1784 uppfunna låset. I detta framföres regeln ej av nyckelaxet
utan genom en med stift försedd cylinder. Tillhållarna röra sig parallellt med nyckelaxet
och nyckelpipan är försedd med radiella spår av olika djup, i vilka tillhållarna inpressas
och inställas i ett sådant läge, att ett hak i desamma passar in mot en spärrskiva. Om
