594
VAPENTEKNIK.
Hävarm, handtag
och klinka
Tandbåge
Riktskena
Hylsa för riktinstrument
Sidriktskruv
Sidratt
Inre riktskruv
Yttre riktskruv
Höj dratt
Utväxling-
Lavettstomme
Trumf
Lavettstomme
Bromståg
Spännfjäder––-
Kornklack \
Tapp
Pivagaffel
Axel–––-
Dragstång
Hegleringsmutter
Bromsarm —
Bromssula
Axelbult
Handspik
I ’■Svanssko
^Uppbröstnin gsha n d tag
-Spade

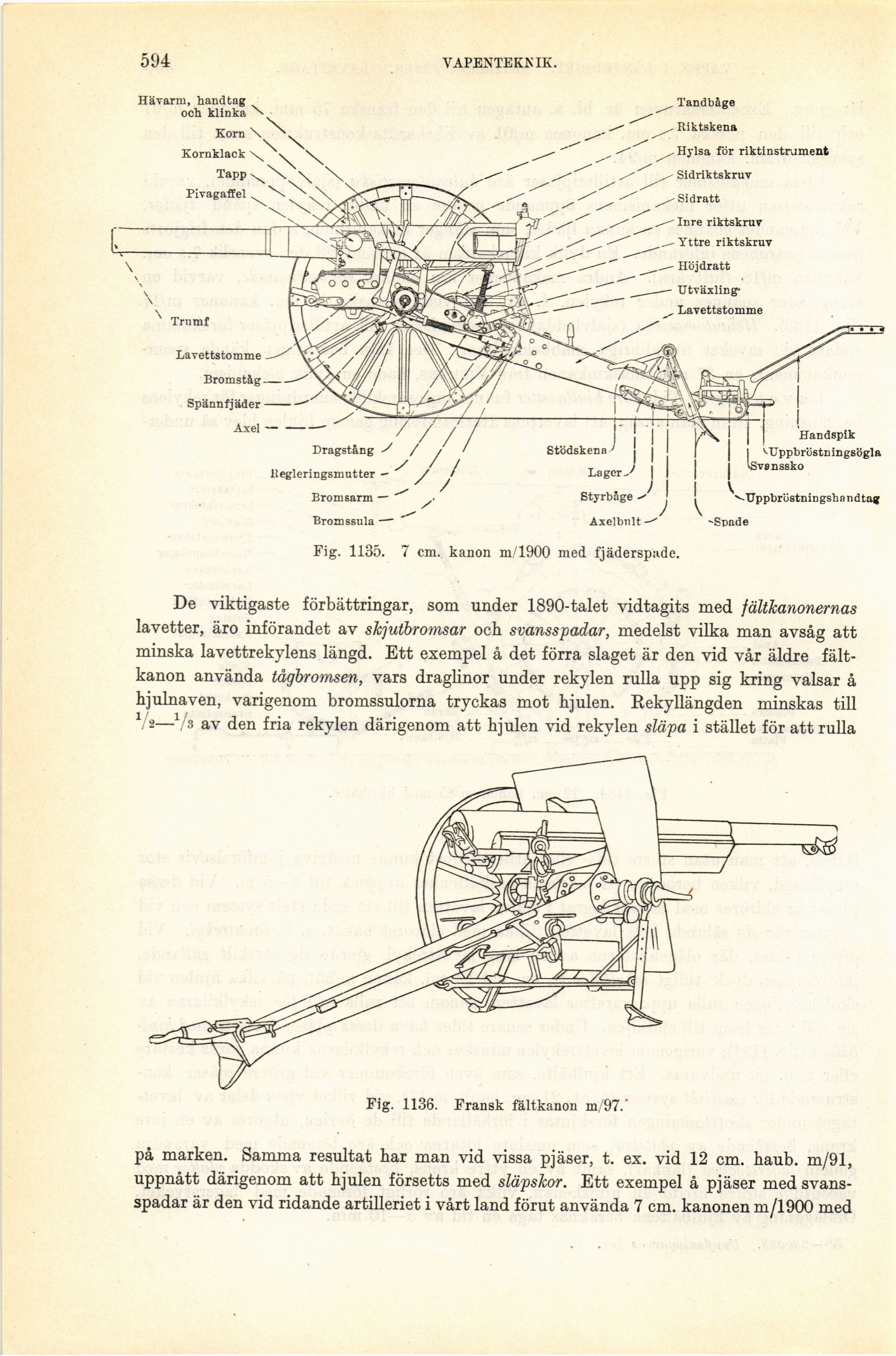

Fig. 1135. 7 cm. kanon m/1900 med fjäderspade.
De viktigaste förbättringar, som under 1890-talet vidtagits med fältkanonernas
lavetter, äro införandet av skjutbromsar och svansspadar, medelst vilka man avsåg att
minska lavettrekylens längd. Ett exempel å det förra slaget är den vid vår äldre
fältkanon använda tågbromsen, vars draglinor under rekylen rulla upp sig kring valsar å
hjulnaven, varigenom bromssulorna tryckas mot hjulen. Rekyllängden minskas till
1 2—Vs av den fria rekylen därigenom att hjulen vid rekylen släpa i stället för att rulla
Fig. 1136. Fransk fältkanon m/97.
på marken. Samma resultat har man vid vissa pjäser, t. ex. vid 12 cm. haub. m/91,
uppnått därigenom att hjulen försetts med släpskor. Ett exempel å pjäser med
svansspadar är den vid ridande artilleriet i vårt land förut använda 7 cm. kanonen m/1900 med
