710

VAPENTEKNIK.

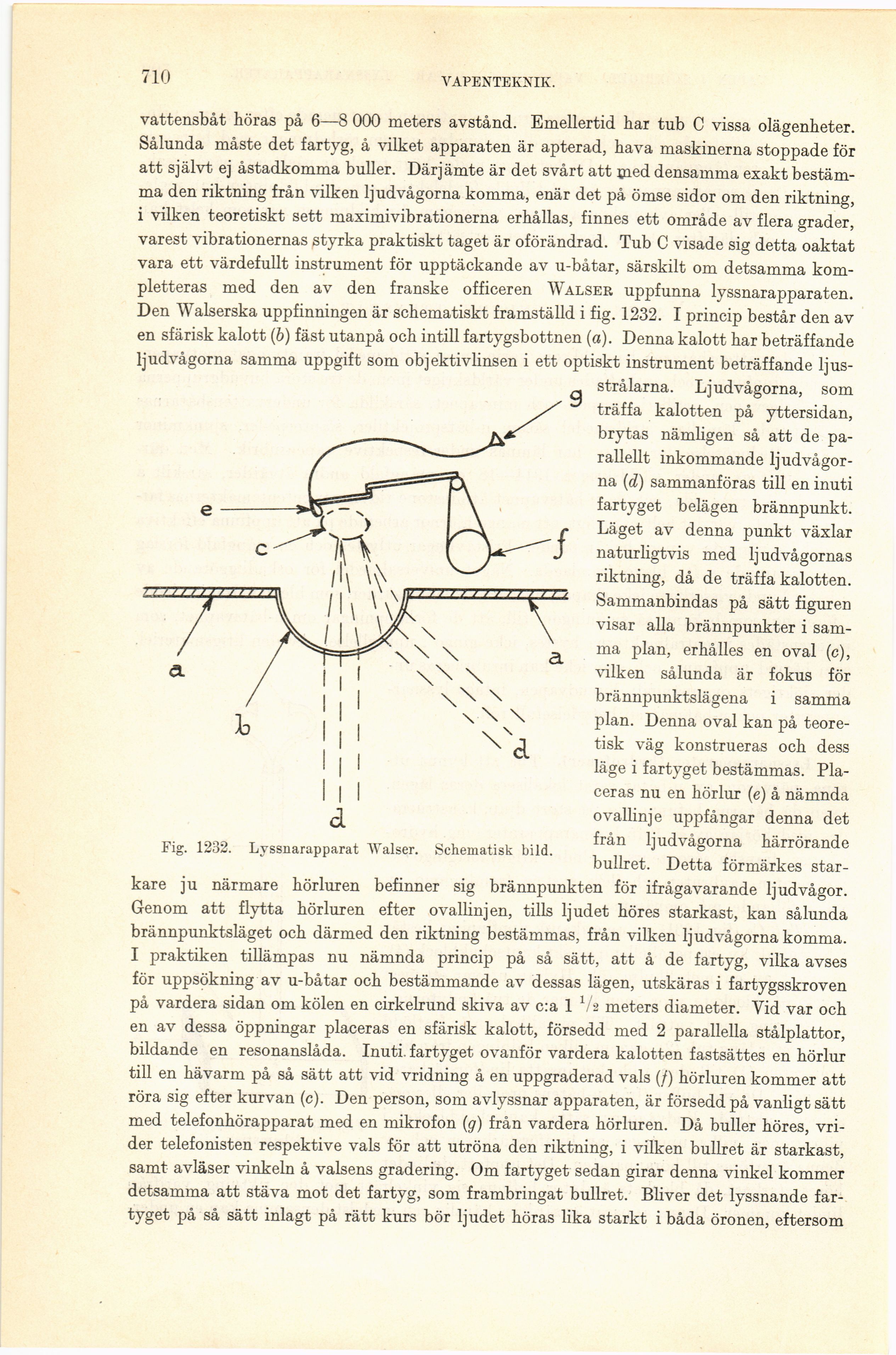

Fig. 1232. Lyssnarapparat Walser. Schematisk bild.

vattensbåt höras på 6—8 000 meters avstånd. Emellertid har tub C vissa olägenheter.
Sålunda måste det fartyg, å vilket apparaten är apterad, hava maskinerna stoppade för
att självt ej åstadkomma buller. Därjämte är det svårt att med densamma exakt
bestämma den riktning från vilken ljudvågorna komma, enär det på ömse sidor om den riktning,
i vilken teoretiskt sett maximivibrationerna erhållas, finnes ett område av flera grader,
varest vibrationernas styrka praktiskt taget är oförändrad. Tub C visade sig detta oaktat
vara ett värdefullt instrument för upptäckande av u-båtar, särskilt om detsamma
kompletteras med den av den franske officeren Walser uppfunna lyssnarapparaten.
Den Walserska uppfinningen är schematiskt framställd i fig. 1232. I princip består den av
en sfärisk kalott (b) fäst utanpå och intill fartygsbottnen (a). Denna kalott har beträffande
ljudvågorna samma uppgift som objektiv linsen i ett optiskt instrument beträffande
ljusstrålarna. Ljudvågorna, som
träffa kalotten på yttersidan,
brytas nämligen så att de
parallellt inkommande
ljudvågorna (d) sammanföras till en inuti
fartyget belägen brännpunkt.
Läget av denna punkt växlar
naturligtvis med ljudvågornas
riktning, då de träffa kalotten.
Sammanbindas på sätt figuren
visar alla brännpunkter i
samma plan, erhålles en oval (c),
vilken sålunda är fokus för
brännpunktslägena i samma
plan. Denna oval kan på
teoretisk väg konstrueras och dess
läge i fartyget bestämmas.
Placeras nu en hörlur (e) å nämnda
ovallinje uppfångar denna det
från ljudvågorna härrörande
bullret. Detta förmärkes
star

kare ju närmare hörluren befinner sig brännpunkten för ifrågavarande ljudvågor.
Genom att flytta hörluren efter ovallinjen, tills ljudet höres starkast, kan sålunda
brännpunktsläget och därmed den riktning bestämmas, från vilken ljudvågorna komma.
I praktiken tillämpas nu nämnda princip på så sätt, att å de fartyg, vilka avses
för uppsökning av u-båtar och bestämmande av dessas lägen, utskäras i fartygsskroven
på vardera sidan om kölen en cirkelrund skiva av c:a 1 1 2 meters diameter. Vid var och
en av dessa öppningar placeras en sfärisk kalott, försedd med 2 parallella stålplattor,
bildande en resonanslåda. Inuti, fartyget ovanför vardera kalotten fastsättes en hörlur
till en hävarm på så sätt att vid vridning å en uppgraderad vals (/) hörluren kommer att
röra sig efter kurvan (c). Den person, som avlyssnar apparaten, är försedd på vanligt sätt
med telefonhörapparat med en mikrofon (g) från vardera hörluren. Då buller höres,
vrider telefonisten respektive vals för att utröna den riktning, i vilken bullret är starkast,
samt avläser vinkeln å valsens gradering. Om fartyget sedan girar denna vinkel kommer
detsamma att stäva mot det fartyg, som frambringat bullret. Bliver det lyssnande
fartyget på så sätt inlagt på rätt kurs bör ljudet höras lika starkt i båda öronen, eftersom
