730
VAPENTEKNIK.

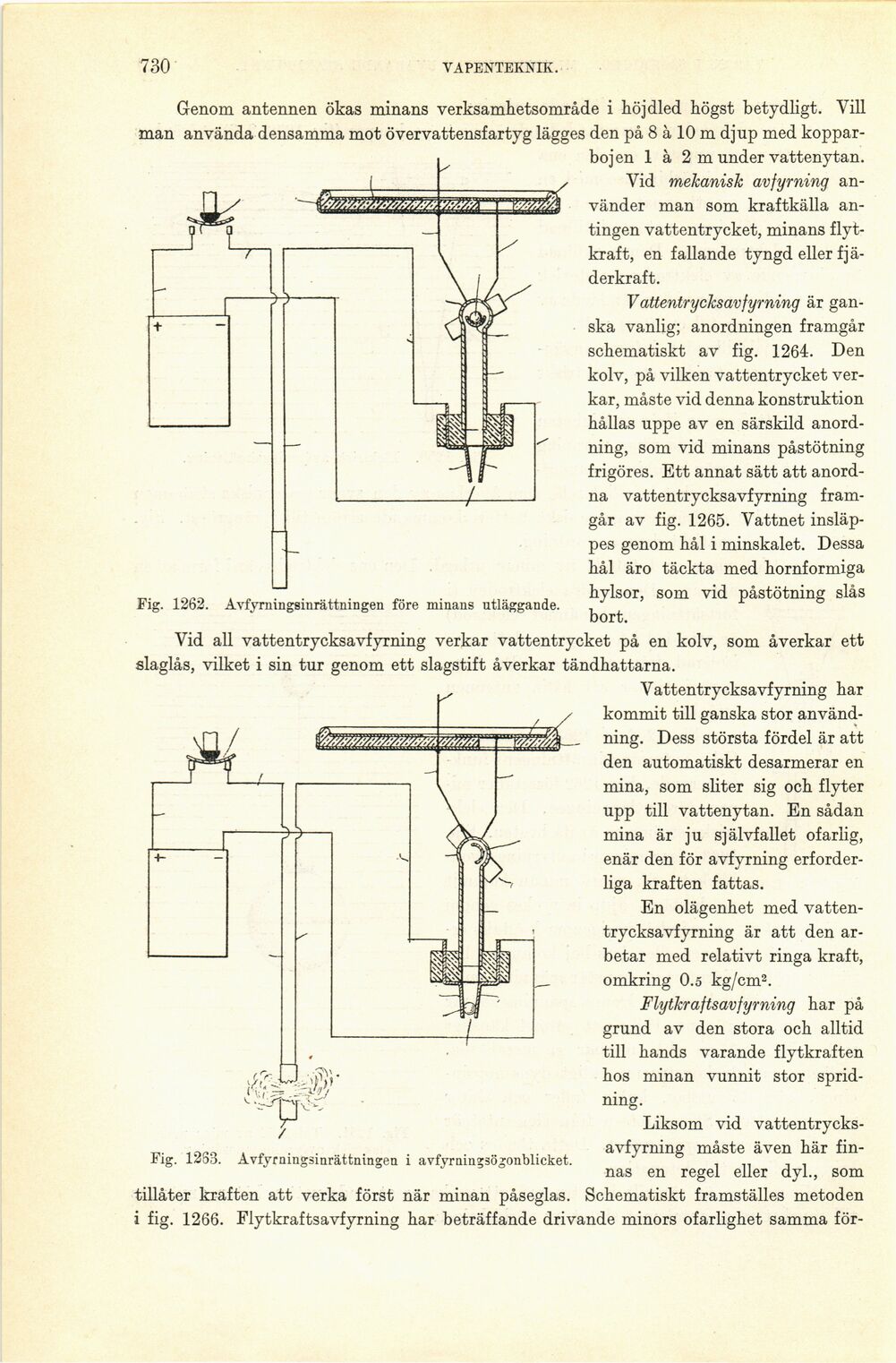

Fig. 1262. Avfyrningsinrättningen före minans utläggande.
Genom antennen ökas minans verksamhetsområde i höjdled högst betydligt. Vill
man använda densamma mot övervattensfartyg lägges den på 8 å 10 m djup med
kopparbojen 1 å 2 m under vattenytan.
Vid mekanisk avfyrning
använder man som kraftkälla
antingen vattentrycket, minans
flyt-kraft, en fallande tyngd eller fj
ä-derkraft.
Vattentrycksavfyrning är
ganska vanlig; anordningen framgår
schematiskt av fig. 1264. Den
kolv, på vilken vattentrycket
verkar, måste vid denna konstruktion
hållas uppe av en särskild
anordning, som vid minans påstötning
frigöres. Ett annat sätt att
anordna vattentrycksavfyrning
framgår av fig. 1265. Vattnet
insläp-pes genom hål i minskalet. Dessa
hål äro täckta med hornformiga
hylsor, som vid påstötning slås
bort.
Vid all vattentrycksavfyrning verkar vattentrycket på en kolv, som åverkar ett
slaglås, vilket i sin tur genom ett slagstift åverkar tändhattarna.
Vattentrycksavfyrning har
kommit till ganska stor
användning. Dess största fördel är att
den automatiskt desarmerar en
mina, som sliter sig och flyter
upp till vattenytan. En sådan
mina är ju självfallet ofarlig,
enär den för avfyrning
erforderliga kraften fattas.
En olägenhet med
vattentrycksavfyrning är att den
arbetar med relativt ringa kraft,
omkring 0.5 kg/cm2.
Flytkraftsavfyrning har på
grund av den stora och alltid
till hands varande flytkraften
hos minan vunnit stor
spridning.
Liksom vid
vattentrycksavfyrning måste även här
finnas en regel eller dyl., som
tillåter kraften att verka först när minan påseglas. Schematiskt framställes metoden
i fig. 1266. Flytkraftsavfyrning har beträffande drivande minors ofarlighet samma för-
Fig. 1263. Avfyrningsinrättningen i avfyrningsögonblicket.
