VAPENTEKNIK.

och avlopp. På grund av slidernas anordning och cylindrarnas placering kan maskinen
sättas i gång i vilket läge som helst. I varje cylinder rör sig en pistonkanna, i vars mitt
det sfäriskt formade vevstakshuvudet lagrar. Vevstakens andra ända rör sig kring
en friktionshylsa trädd över maskinaxelns vev.

Gruppen (fig. 1303) är fästad till maskinens översida och kan genom ett lock i
torpedskalet uttagas ur torpeden. Gruppen innehåller anordningarna för luftpådragningen
till maskinen och distansapparaten, vilka organ äro sammanbyggda till en gemensam
stomme, samt anordningarna för roderlåsets utlösning och sänkventilens öppnande.
Luftpådragningsanordningen, som utgör den gemensamma stommens främre del, består
av pådragningsventilhuset (a) med dess båda ventiler, stora (6) och lilla
pådragnings-ventilen (c), samt pådragningsventilens tryckkolv (d). Luftröret från hemliga rummet är
kopplat till husets övre del ovan stora pådragningsventilens säte. Från husets undre
del utgår luftröret till varmapparatens tryckregulator. Stora pådragningsventilen är i
centrum försedd med hål och ventilsäte för Ulla pådragningsventilen. Mellan den senare

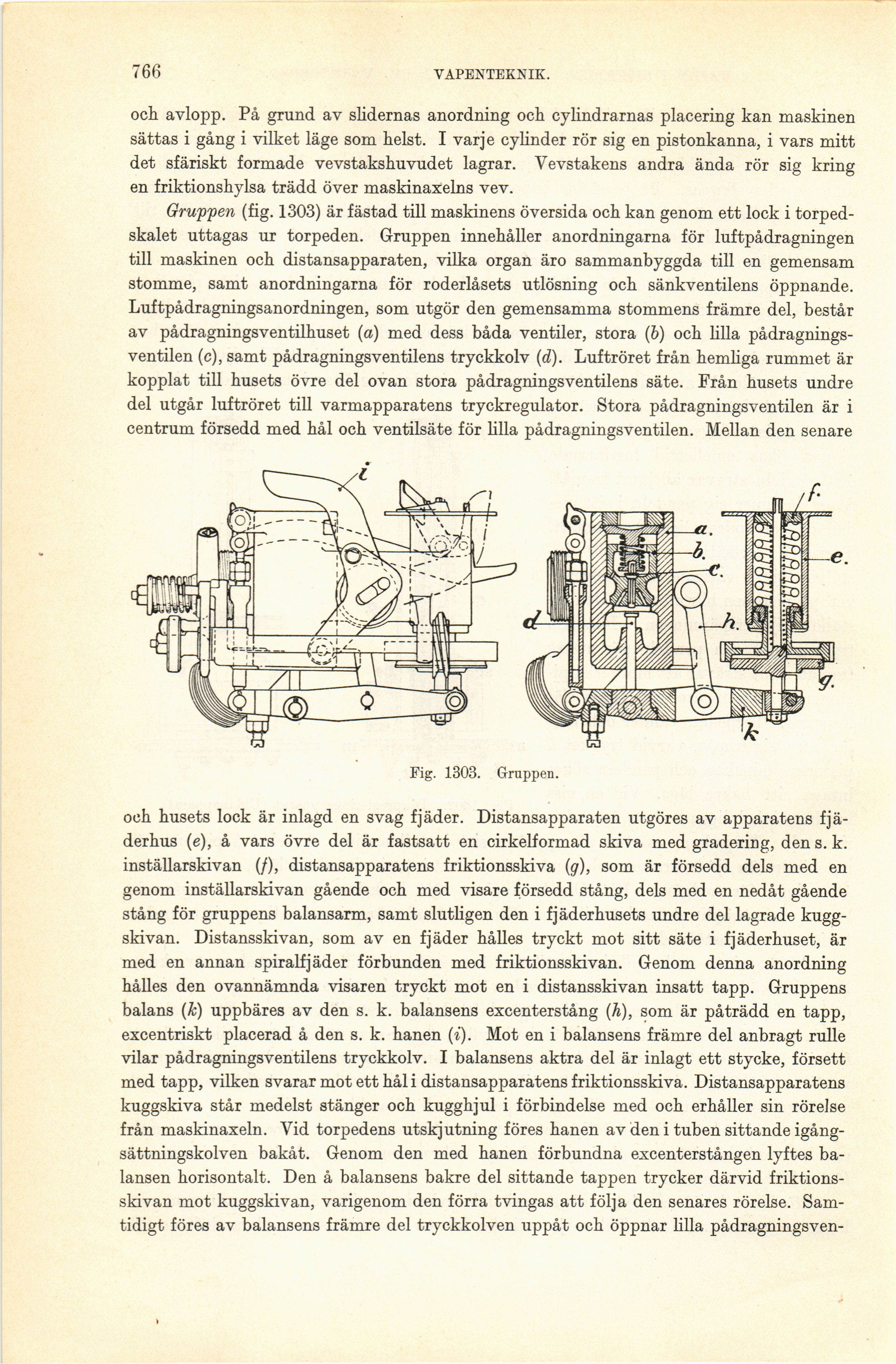

Fig. 1303. Gruppen.

och husets lock är inlagd en svag fjäder. Distansapparaten utgöres av apparatens
fjäderhus (e), å vars övre del är fastsatt en cirkelformad skiva med gradering, den s. k.
inställarskivan (/), distansapparatens friktionsskiva (g), som är försedd dels med en
genom inställarskivan gående och med visare försedd stång, dels med en nedåt gående
stång för gruppens balansarm, samt slutligen den i fjäderhusets undre del lagrade
kugg-skivan. Distansskivan, som av en fjäder hålles tryckt mot sitt säte i fjäderhuset, är
med en annan spiralfjäder förbunden med friktionsskivan. Genom denna anordning
hålles den ovannämnda visaren tryckt mot en i distansskivan insatt tapp. Gruppens
balans (k) uppbäres av den s. k. balansens excenterstång (å), som är påträdd en tapp,
excentriskt placerad å den s. k. hanen (i). Mot en i balansens främre del anbragt rulle
vilar pådragningsventilens tryckkolv. I balansens aktra del är inlagt ett stycke, försett
med tapp, vilken svarar mot ett hål i distansapparatens friktionsskiva. Distansapparatens
kuggskiva står medelst stänger och kugghjul i förbindelse med och erhåller sin rörelse
från maskinaxeln. Vid torpedens utskjutning föres hanen av den i tuben sittande
igång-sättningskolven bakåt. Genom den med hanen förbundna excenterstången lyftes
balansen horisontalt. Den å balansens bakre del sittande tappen trycker därvid
friktionsskivan mot kuggskivan, varigenom den förra tvingas att följa den senares rörelse.
Samtidigt föres av balansens främre del tryckkolven uppåt och öppnar lilla pådragningsven-
