HAMNARNAS TEKNISKA ANORDNING.
41
vägande från 1 till 5 ton. Å vågbrytarens yttersida är dessutom anbragt ett ännu
tjockare lager, bestående av 36 ton stenblock, överbyggnaden består av en sammanhängande
mur, c:a 7 m bred och 10 m hög.
De här anförda konstruktionsmetoderna kunna tillämpas även där grunden är lös.
— Fyllningen, den må vara av betong, sten, grus, sand eller sänkstycken, sjunker, tills
jämvikt inträder. Vid fast grund tillämpas understundom — i och för
materialbesparing — andra metoder.
Fig. 23 a och b visar enligt Proetel, huru man med hjälp av kranar bildar
vågbry-taren genom utsättning i rader av på förhand tillverkade betongblock, vilkas vikt
uppgår till 40—50 ton. I
an-liggningsytorna mellan
olika block äro
anordnade breda och djupa
rännor, vilka sedan — för
ernående av en tät yta
och god sammanhållning
— utfyllas med
cementsäckar. Även på dylikt
sätt utförda vågbrytare
pläga å yttersidan
skyddas med lösa sten- och
betongblock.
Vid utförandet för
några år sedan av en
vågbrytare i Hälsingborg
till-lämpades framgångsrikt
en gammal metod, omsatt
i ny form. Den
åskådlig-göres av fig. 24. I stället
för kistor av trä
användes armerade
betongkistor, som byggdes inom
ett genom fångdammar
från havet inhägnat
område. När kistorna voro
färdiga, bröts
inhägnaden, vattnet strömmade
in, och kistorna bogserades till sina platser, där de sänktes genom sandfyllning.
Sedermera fylldes fogarna mellan kistorna med betong, varefter slutligen på samtliga
kistor utfördes ett kraftigt krön av betong, på yttersidorna klätt med granit.
Denna förträffliga metod, som möjliggjorts tack vare det unga materialet
armerad betong, har med framgång blivit tillämpad i många hamnar. Betongkistan
erbjuder i jämförelse med träkistan ett par väsentliga fördelar. Den angripes icke
av pålmask eller andra levande organismer och kan — utan fara för röta —
uppföras till vilken höjd som helst. Den har den fördelen gemensamt med träkistan, att
den kan flottas eller bogseras ut till sin plats. Den kräver m. a. o. inga dyrbara
lyftredskap.

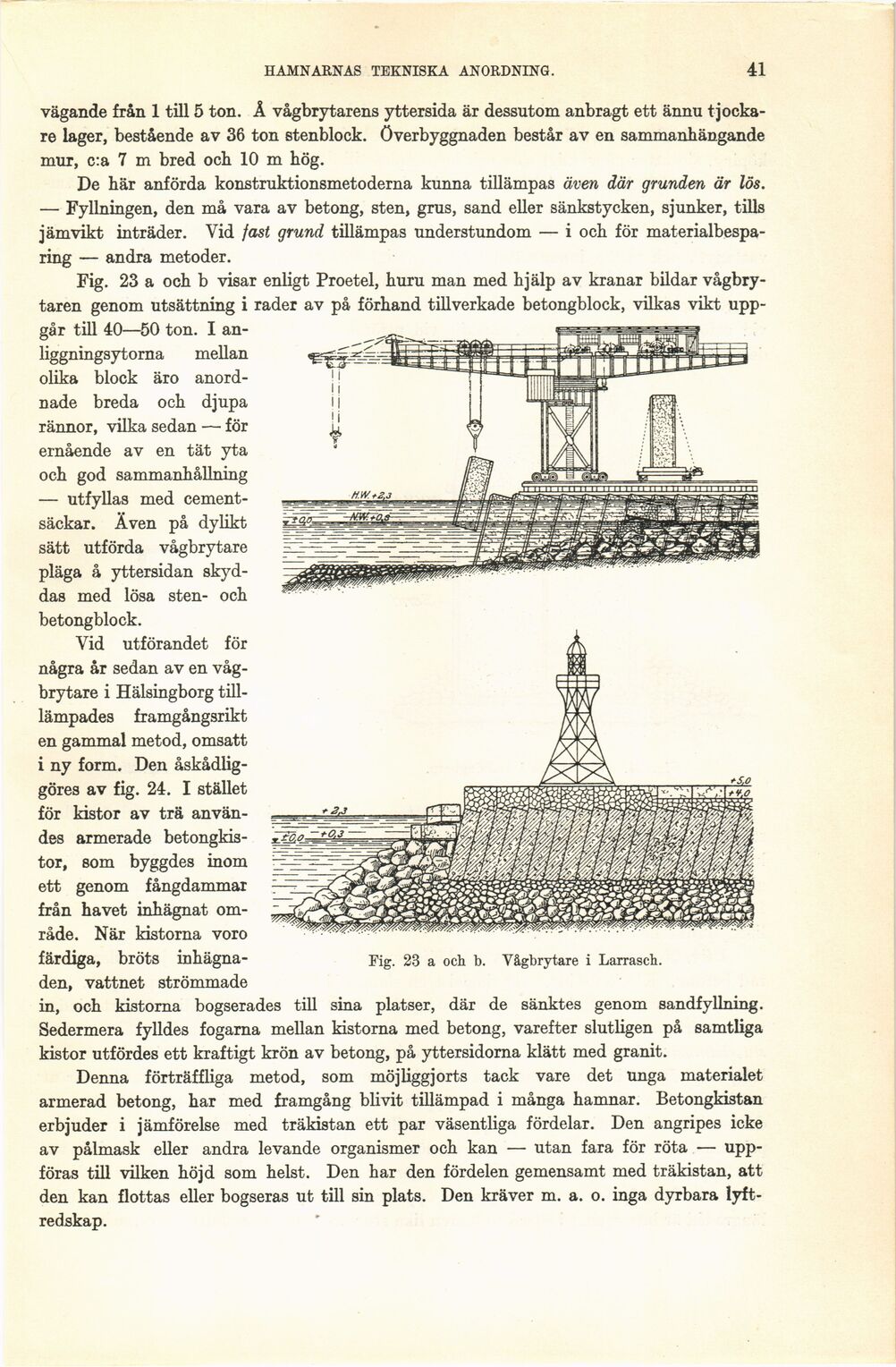

Fig. 23 a och b. Vågbrytare i Larrasch.
