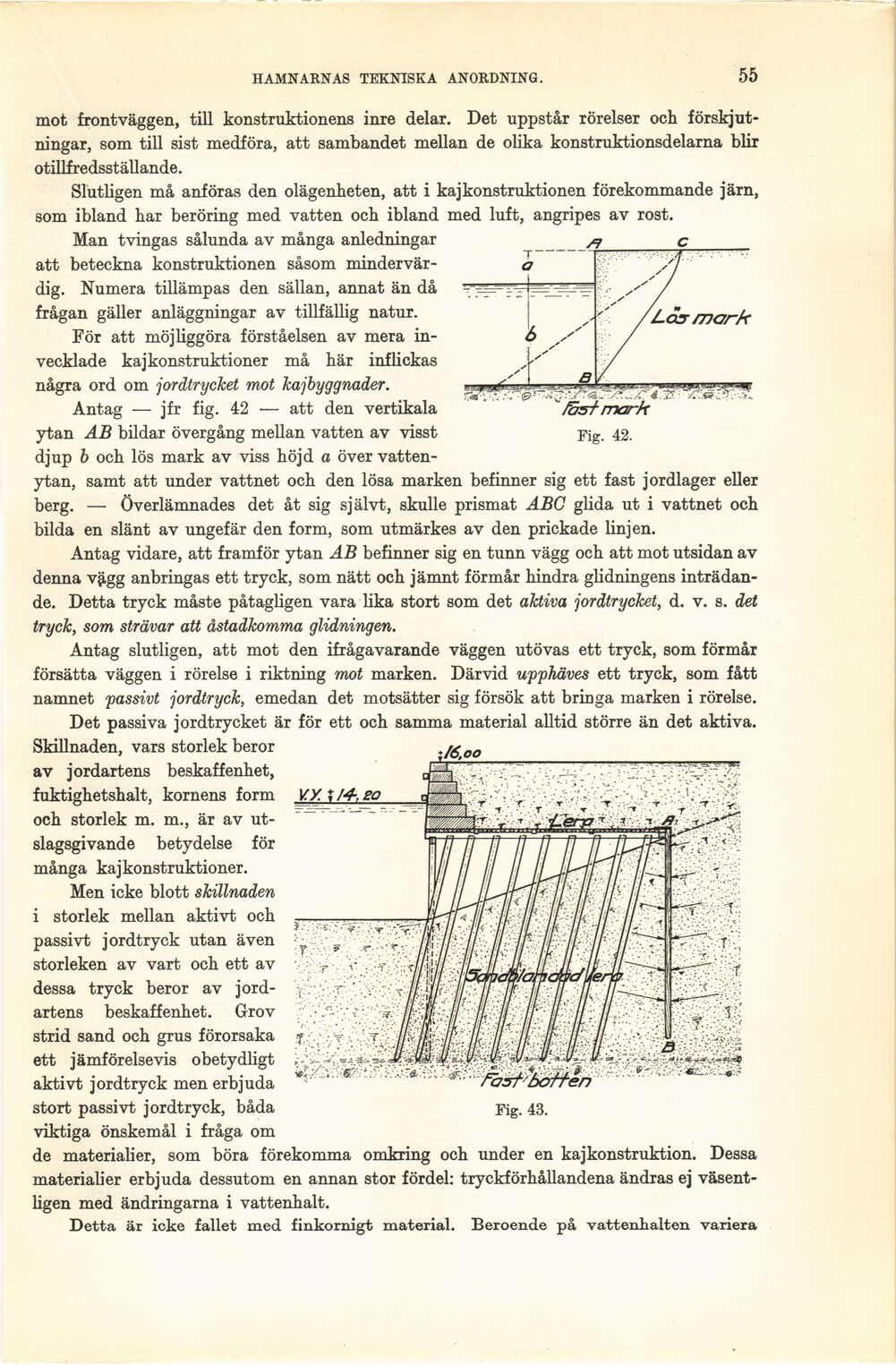

HAMNARNAS TEKNISKA ANORDNING.
55
Fig. 42.
Fig. 43.
mot frontväggen, till konstruktionens inre delar. Det uppstår rörelser och
förskjutningar, som till sist medföra, att sambandet mellan de olika konstruktionsdelarna blir
otillfredsställande.
Slutligen må anföras den olägenheten, att i kaj konstruktionen förekommande järn,
som ibland har beröring med vatten och ibland med luft, angripes av rost.
Man tvingas sålunda av många anledningar
att beteckna konstruktionen såsom
mindervärdig. Numera tillämpas den sällan, annat än då
frågan gäller anläggningar av tillfällig natur.
För att möjliggöra förståelsen av mera
invecklade kaj konstruktioner må här inflickas
några ord om jordtrycket mot kajbyggnader.
Antag — jfr fig. 42 — att den vertikala
ytan AB bildar övergång mellan vatten av visst
djup b och lös mark av viss höjd a över
vatten
ytan, samt att under vattnet och den lösa marken befinner sig ett fast jordlager eller
berg. — överlämnades det åt sig självt, skulle prismat ABC glida ut i vattnet och
bilda en slänt av ungefär den form, som utmärkes av den prickade linjen.
Antag vidare, att framför ytan AB befinner sig en tunn vägg och att mot utsidan av
denna vågg anbringas ett tryck, som nätt och jämnt förmår hindra glidningens
inträdande. Detta tryck måste påtagligen vara lika stort som det aktiva jordtrycket, d. v. s. det
tryck, som strävar att åstadkomma glidningen.
Antag slutligen, att mot den ifrågavarande väggen utövas ett tryck, som förmår
försätta väggen i rörelse i riktning mot marken. Därvid upphäves ett tryck, som fått
namnet passivt jordtryck, emedan det motsätter sig försök att bringa marken i rörelse.
Det passiva jordtrycket är för ett och samma material alltid större än det aktiva.
Skillnaden, vars storlek beror
av jordartens beskaffenhet,
fuktighetshalt, kornens form
och storlek m. m., är av
utslagsgivande betydelse för
många kaj konstruktioner.
Men icke blott skillnaden
i storlek mellan aktivt och
passivt jordtryck utan även
storleken av vart och ett av
dessa tryck beror av
jordartens beskaffenhet. Grov
strid sand och grus förorsaka
ett jämförelsevis obetydligt
aktivt jordtryck men erbjuda
stort passivt jordtryck, båda
viktiga önskemål i fråga om
de materialier, som böra förekomma omkring och under en kajkonstruktion. Dessa
materiali er erbjuda dessutom en annan stor fördel: tryckförhållandena ändras ej
väsentligen med ändringarna i vattenhalt.
Detta är icke fallet med finkornigt material. Beroende på vattenhalten variera
