242
VATTENBYGGNADER.

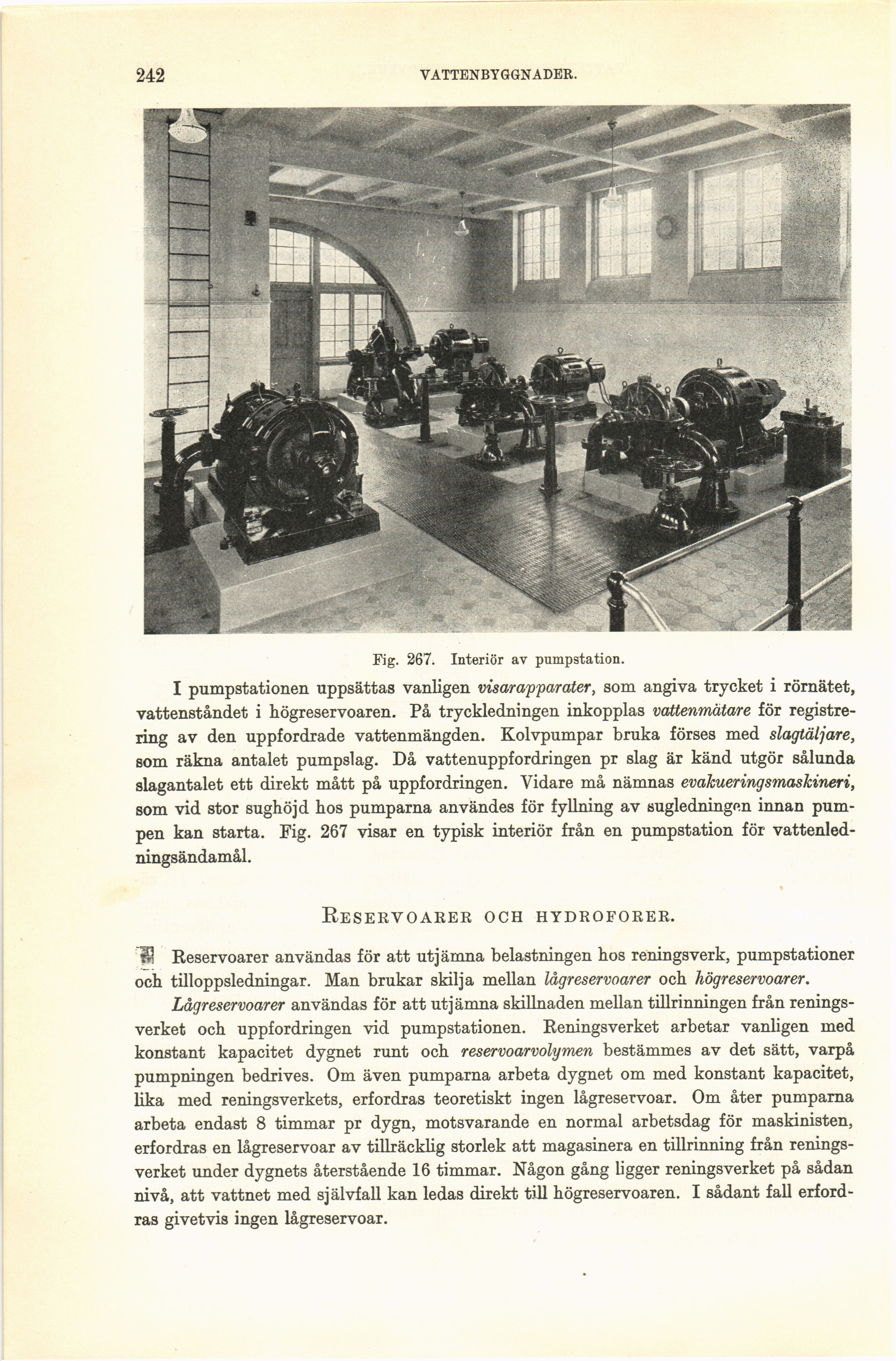

Fig. 267. Interiör av pumpstation.
I pumpstationen uppsättas vanligen visar apparater, som angiva trycket i rörnätet,
vattenståndet i högreservoaren. På tryckledningen inkopplas vattenmätare för
registrering av den uppfordrade vattenmängden. Kolvpumpar bruka förses med slagtäljare,
som räkna antalet pumpslag. Då vattenuppfordringen pr slag är känd utgör sålunda
slagantalet ett direkt mått på uppfordringen. Vidare må nämnas evakuering smaskineri,
som vid stor sughöjd hos pumparna användes för fyllning av sugledningen innan
pumpen kan starta. Fig. 267 visar en typisk interiör från en pumpstation för
vattenled-ningsändamål.
Reservoarer och hydroforer.
® Reservoarer användas för att utjämna belastningen hos reningsverk, pumpstationer
och tilloppsledningar. Man brukar skilja mellan lågreservoarer och högreservoarer.
Lågreservoarer användas för att utjämna skillnaden mellan tillrinningen från
reningsverket och uppfordringen vid pumpstationen. Reningsverket arbetar vanligen med
konstant kapacitet dygnet runt och reservoarvolymen bestämmes av det sätt, varpå
pumpningen bedrives. Om även pumparna arbeta dygnet om med konstant kapacitet,
lika med reningsverkets, erfordras teoretiskt ingen lågreservoar. Om åter pumparna
arbeta endast 8 timmar pr dygn, motsvarande en normal arbetsdag för maskinisten,
erfordras en lågreservoar av tillräcklig storlek att magasinera en tillrinning från
reningsverket under dygnets återstående 16 timmar. Någon gång ligger reningsverket på sådan
nivå, att vattnet med självfall kan ledas direkt till högreservoaren. I sådant fall
erfordras givetvis ingen lågreservoar.
