VATTENKRAFTANLÄGGNINGAR. DAMMBYGGNADER.
299
Nyare tiders ingenjörskonst, som har den armerade betongen i sin tjänst, har
emellertid kunnat tillämpa principen vid mycket stora djup och avsevärt nedbringat de
erforderliga massorna, huvudsakligen därigenom att småvalven gjorts lutande och att
vattnets eget tryck därmed tagits till hjälp för åstadkommande av stabilitet.
En god föreställning om principerna för dessa dammars konstruktion erhålles om
man tänker sig att dammen utföres på följande sätt. Först bygges ett antal tunna
tri-angelformade väggar, vilka beredas säker grundläggning. Mot dessa väggars lutande

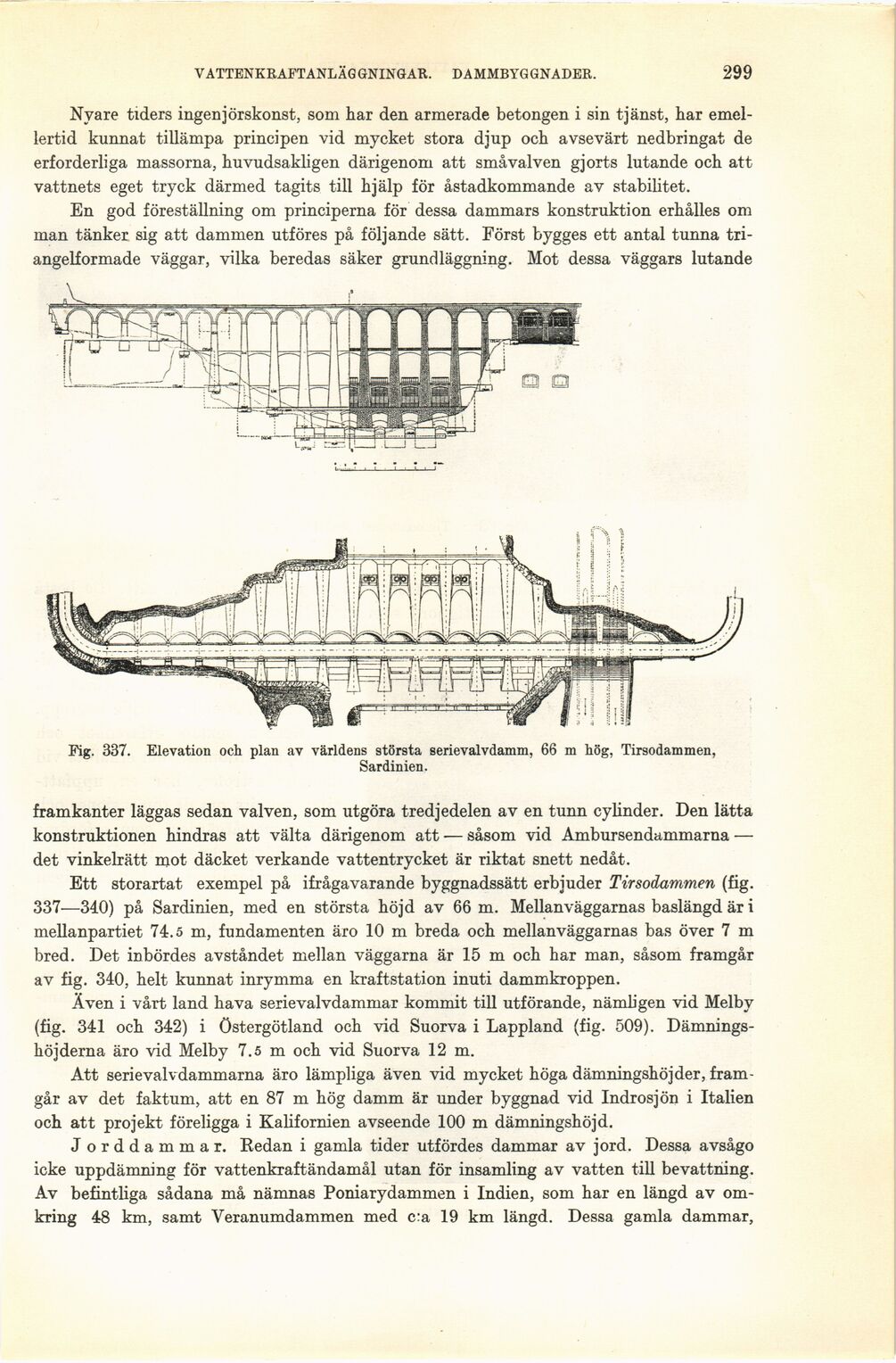

Fig. 337. Elevation och plan av världens största serievalvdamm, 66 m hög, Tirsodammen,
Sardinien.
framkanter läggas sedan valven, som utgöra tredjedelen av en tunn cylinder. Den lätta
konstruktionen hindras att välta därigenom att •— såsom vid Ambursendammarna —
det vinkelrätt mot däcket verkande vattentrycket är riktat snett nedåt.
Ett storartat exempel på ifrågavarande byggnadssätt erbjuder Tirsodammen (fig.
337—340) på Sardinien, med en största höjd av 66 m. Mellanväggarnas baslängd är i
mellanpartiet 74.5 m, fundamenten äro 10 m breda och mellanväggarnas bas över 7 m
bred. Det inbördes avståndet mellan väggarna är 15 m och har man, såsom framgår
av fig. 340, helt kunnat inrymma en kraftstation inuti dammkroppen.
Även i vårt land hava serievalvdammar kommit till utförande, nämligen vid Melby
(fig. 341 och 342) i Östergötland och vid Suorva i Lappland (fig. 509).
Dämnings-höjderna äro vid Melby 7.5 m och vid Suorva 12 m.
Att serie valv dammarna äro lämpliga även vid mycket höga dämningshöjder,
framgår av det faktum, att en 87 m hög damm är under byggnad vid Indrosjön i Italien
och att projekt föreligga i Kalifornien avseende 100 m dämningshöjd.
J orddammar. Redan i gamla tider utfördes dammar av jord. Dessa avsågo
icke uppdämning för vattenkraftändamål utan för insamling av vatten till bevattning.
Av befintliga sådana må nämnas Poniarydammen i Indien, som har en längd av
omkring 48 km, samt Veranumdammen med c:a 19 km längd. Dessa gamla dammar,
