324
VATTENBYGGNADER.

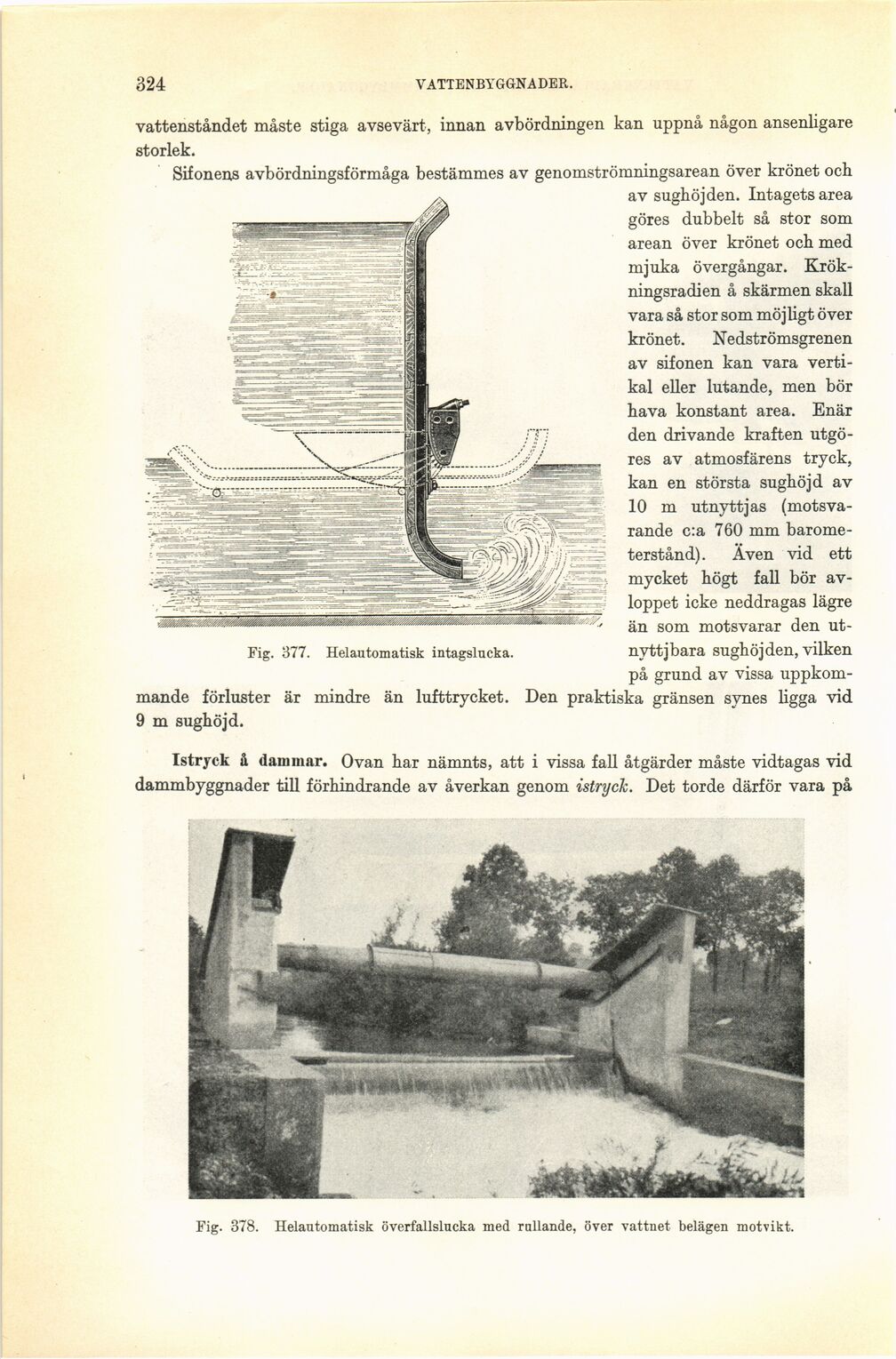

Fig. 377. Helautomatisk intagslucka.
vattenståndet måste stiga avsevärt, innan avbördningen kan uppnå någon ansenligare
storlek.
Sifonens avbördningsförmåga bestämmes av genomströmningsarean över krönet och
av sughöjden. Intagets area
göres dubbelt så stor som
arean över krönet och med
mjuka övergångar.
Krök-ningsradien å skärmen skall
vara så stor som möjligt över
krönet. Nedströmsgrenen
av sifonen kan vara
vertikal eller lutande, men bör
hava konstant area. Enär
den drivande kraften
utgö-res av atmosfärens tryck,
kan en största sughöjd av
10 m utnyttjas
(motsvarande c:a 760 mm
barometerstånd). Även vid ett
mycket högt fall bör
avloppet icke neddragas lägre
än som motsvarar den
ut-nyttjbara sughöjden, vilken
på grund av vissa
uppkom
mande förluster är mindre än lufttrycket. Den praktiska gränsen synes ligga vid
9 m sughöjd.
Istryck å dammar. Ovan har nämnts, att i vissa fall åtgärder måste vidtagas vid
dammbyggnader till förhindrande av åverkan genom istryck. Det torde därför vara på
Fig. 378. Helautomatisk överfallslucka med rullande, över vattnet belägen motvikt.
