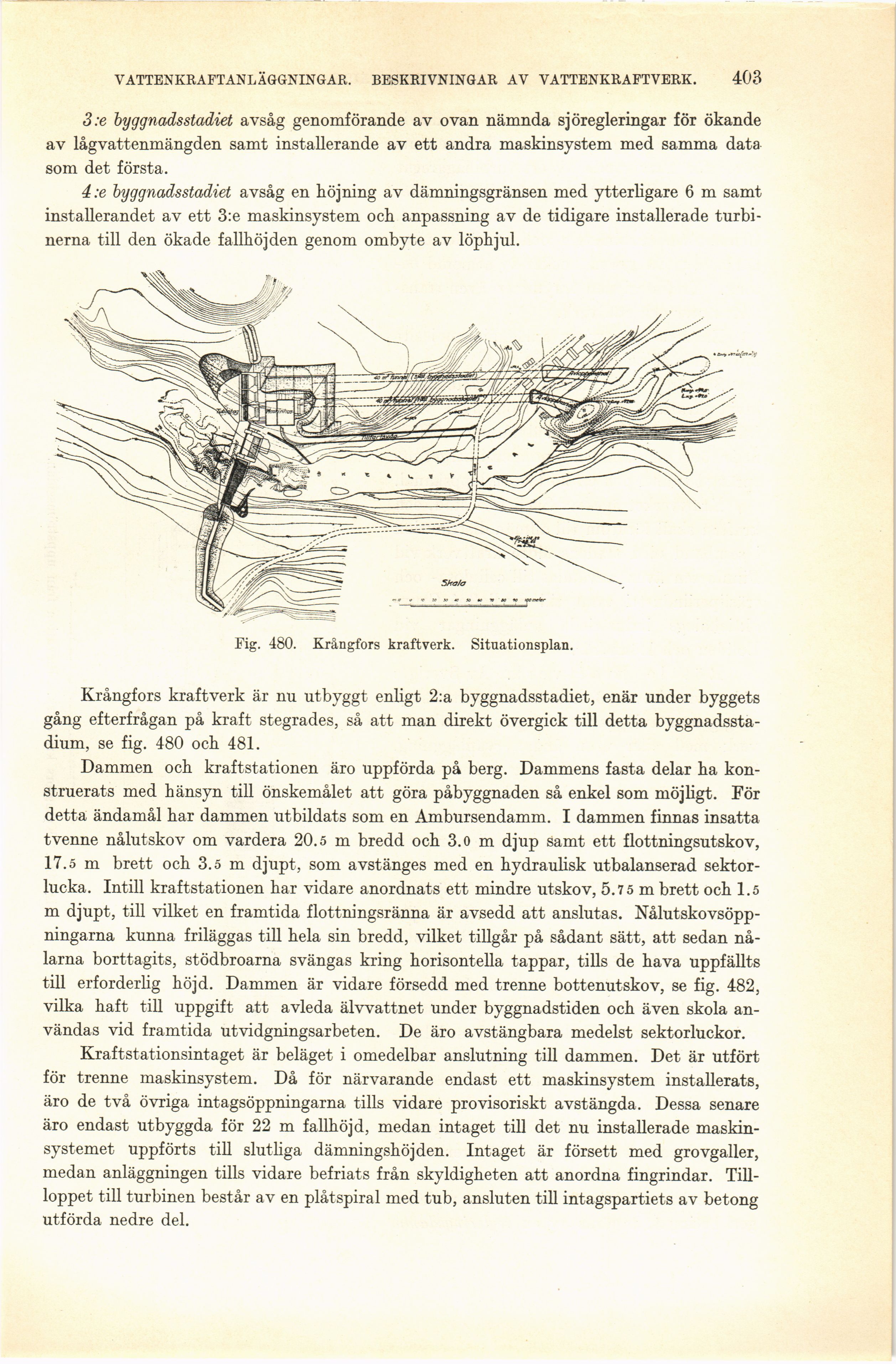

VATTENKRAFTANLÄGGNINGAR. BESKRIVNINGAR AV VATTENKRAFTVERK. 403
3:e byggnadsstadiet avsåg genomförande av ovan nämnda sjöregleringar för ökande
av lågvattenmängden samt installerande av ett andra maskinsystem med samma data
som det första.
4:e byggnadsstadiet avsåg en höjning av dämningsgränsen med ytterligare 6 m samt
installerandet av ett 3:e maskinsystem och anpassning av de tidigare installerade
turbinerna till den ökade fallhöjden genom ombyte av löphjul.
Fig. 480. Krångfors kraftverk. Situationsplan.
Krångfors kraftverk är nu utbyggt enligt 2:a byggnadsstadiet, enär under byggets
gång efterfrågan på kraft stegrades, så att man direkt övergick till detta
byggnadssta-dium, se fig. 480 och 481.
Dammen och kraftstationen äro uppförda på berg. Dammens fasta delar ha
konstruerats med hänsyn till önskemålet att göra påbyggnaden så enkel som möjligt. För
detta ändamål har dammen utbildats som en Ambursendamm. I dammen finnas insatta
tvenne nålutskov om vardera 20.5 m bredd och 3.0 m djup samt ett flottningsutskov,
17.5 m brett och 3.5 m djupt, som avstänges med en hydraulisk utbalanserad
sektorlucka. Intill kraftstationen har vidare anordnats ett mindre utskov, 5.75 m brett och 1.5
m djupt, till vilket en framtida flottningsränna är avsedd att anslutas.
Nålutskovsöpp-ningarna kunna friläggas till hela sin bredd, vilket tillgår på sådant sätt, att sedan
nålarna borttagits, stödbroarna svängas kring horisontella tappar, tills de hava uppfällts
till erforderlig höjd. Dammen är vidare försedd med trenne bottenutskov, se fig. 482,
vilka haft till uppgift att avleda älwattnet under byggnadstiden och även skola
användas vid framtida utvidgningsarbeten. De äro avstängbara medelst sektorluckor.
Kraftstationsintaget är beläget i omedelbar anslutning till dammen. Det är utfört
för trenne maskinsystem. Då för närvarande endast ett maskinsystem installerats,
äro de två övriga intagsöppningarna tills vidare provisoriskt avstängda. Dessa senare
äro endast utbyggda för 22 m fallhöjd, medan intaget till det nu installerade
maskinsystemet uppförts till slutliga dämningshöjden. Intaget är försett med grovgaller,
medan anläggningen tills vidare befriats från skyldigheten att anordna fingrindar.
Till-loppet till turbinen består av en plåtspiral med tub, ansluten till intagspartiets av betong
utförda nedre del.
