VATTENBYGGNADER.

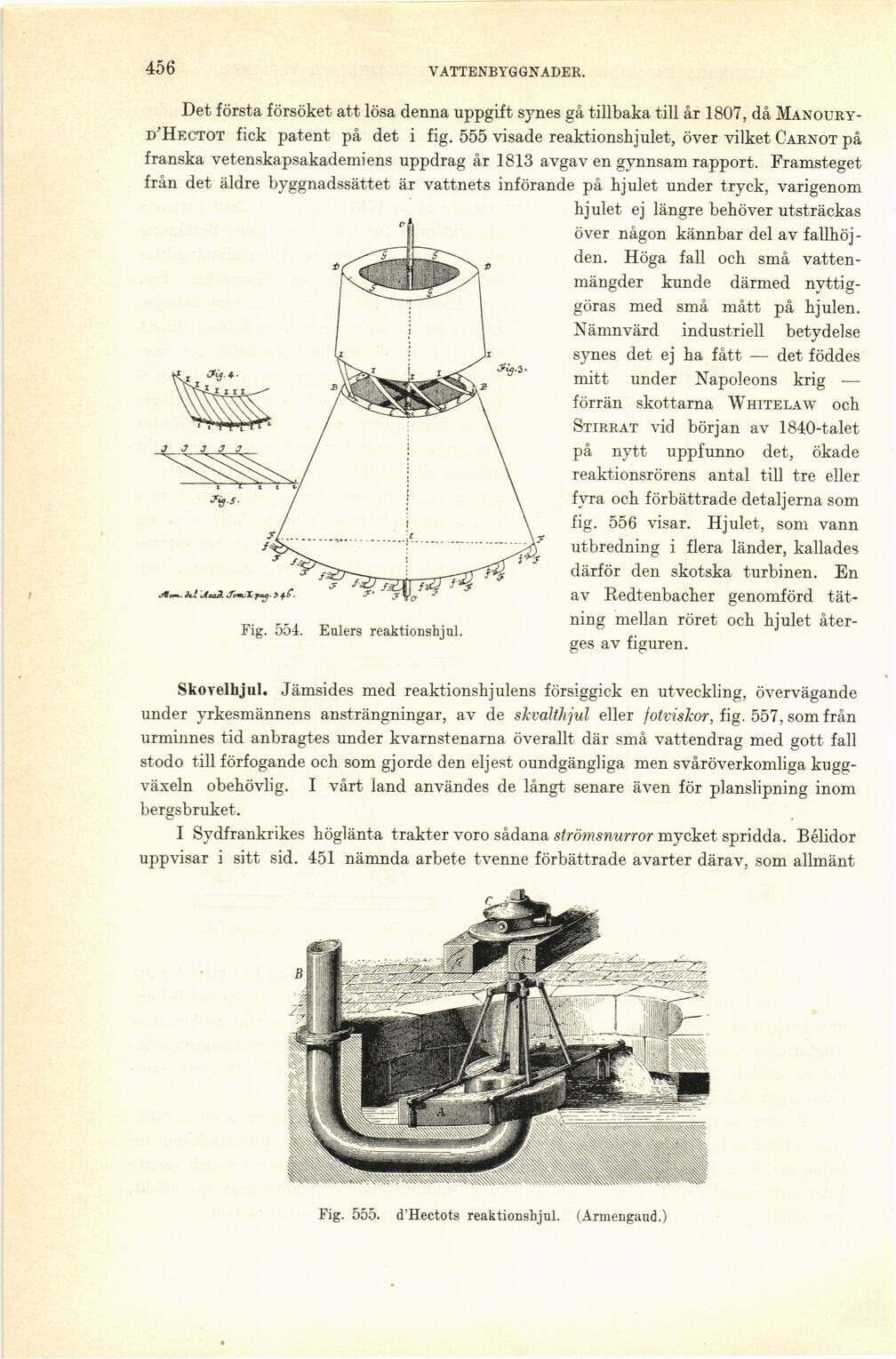

Fig. 554. Eulers reaktionshjul.
Det första försöket att lösa denna uppgift synes gå tillbaka till år 1807, då
Manoury-d?Hectot fick patent på det i fig. 555 visade reaktionshjulet, över vilket Carnot på
franska vetenskapsakademiens uppdrag år 1813 avgav en gynnsam rapport. Framsteget
från det äldre byggnadssättet är vattnets införande på hjulet under tryck, varigenom
hjulet ej längre behöver utsträckas
över någon kännbar del av
fallhöjden. Höga fall och små
vattenmängder kunde därmed
nyttiggöras med små mått på hjulen.
Nämnvärd industriell betydelse
synes det ej ha fått — det föddes
mitt under Napoleons krig —
förrän skottarna Whitelaw och
Stirrat vid början av 1840-talet
på nytt uppfunno det, ökade
reaktionsrörens antal till tre eller
fyra och förbättrade detaljerna som
fig. 556 visar. Hjulet, som vann
utbredning i flera länder, kallades
därför den skotska turbinen. En
av Redtenbacher genomförd
tät-ning mellan röret och hjulet
återges av figuren.
Skovelhjul. Jämsides med reaktionshjulens försiggick en utveckling, övervägande
under yrkesmännens ansträngningar, av de skvdlthjul eller fotviskor, fig. 557, som från
urminnes tid anbragtes under kvarnstenarna överallt där små vattendrag med gott fall
stodo till förfogande och som gjorde den eljest oundgängliga men svåröverkomliga
kugg-växeln obehövlig. I vårt land användes de långt senare även för planslipning inom
bergsbruket.
I Sydfrankrikes höglänta trakter voro sådana strömsnurror mycket spridda. Bélidor
uppvisar i sitt sid. 451 nämnda arbete tvenne förbättrade avarter därav, som allmänt
Fig. 555. d’Hectots reaktionshjul. (Armengaud.)
